Көлікке арналған бағдаршамның кері санағы таймері: жақсырақ синхрондау үшін матрицалық кері санақ
Кіріспе: қозғалыс сигналының жобалары кері санақ дисплейінен басқа нені ескеруі керек
Сигналды қиылыстағы кері санақ дисплейінің тікелей мақсаты бар: ол драйверлерге ағымдағы сигнал фазасымен байланысты қалған уақытты көрсетеді. Дегенмен, көлікке арналған бағдаршамның кері санақ таймерінің өнімділігі сандық сандарды көрсету мүмкіндігіне байланысты.
Нақты жол қозғалысы жобаларында сатып алу топтары мен қозғалыс жүйесінің интеграторлары бір уақытта бірнеше техникалық факторларды қарастыруы керек. Кері санақ сандары болжанған бақылау қашықтығында жеткілікті түрде ерекшеленуі керек, көрсетілген мән бағдаршамның контроллерімен синхрондалған күйінде қалуы керек және кері санақ бөлігі қиылыста қолданылатын басқару әдісімен жұмыс істей алуы керек. Электр кедергілері, кернеудің өзгеруі, найзағай және кернеудің жоғарылауы да жабдықтың жұмысына, әсіресе сыртқы қондырғыларда әсер етуі мүмкін.
Дәстүрлі сегмент түріндегі кері санақ дисплейлері сандық таңбаларды қалыптастыру үшін алдын ала анықталған жарықтандырылған сегменттерді пайдаланады. Бұл тәсіл бағдаршам қолданбаларында орнатылғанымен, жоба талаптары үлкенірек сандық құрылымдарды және көбірек шоғырланған дисплей аймағын талап етуі мүмкін. Матрицалық түрдегі кері санақ бағдаршамы сандық дисплей дизайнына басқа тәсілді қамтамасыз ететін шам корпусына біріктірілген жарықдиодты матрицалық дисплейді пайдаланады.
Бағдаршамдарды сатып алушылар, жол инженерлік мердігерлері және интеллектуалды көлік жүйесінің интеграторлары үшін маңызды мәселе кері санақ сигналының сандарды көрсете алатындығы ғана емес. Дисплейдің қалай құрастырылғаны, кері санақ сигналы қалай анықталатыны және синхрондалғаны, құрылғының әртүрлі басқару жүйелерімен қалай байланысатыны және өзгермелі электрлік жағдайларда қалай әрекет ететіні маңыздырақ сұрақтар болып табылады.
Матрицалық дисплей дизайны: көлікке арналған бағдаршамның кері санағы таймері үшін дисплей құрылымы неге маңызды?

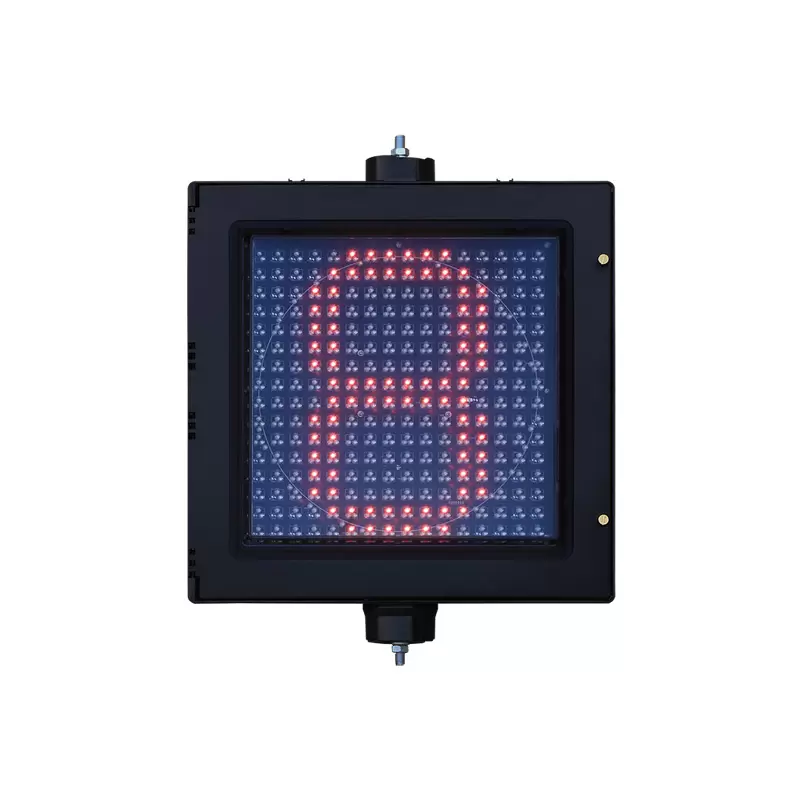

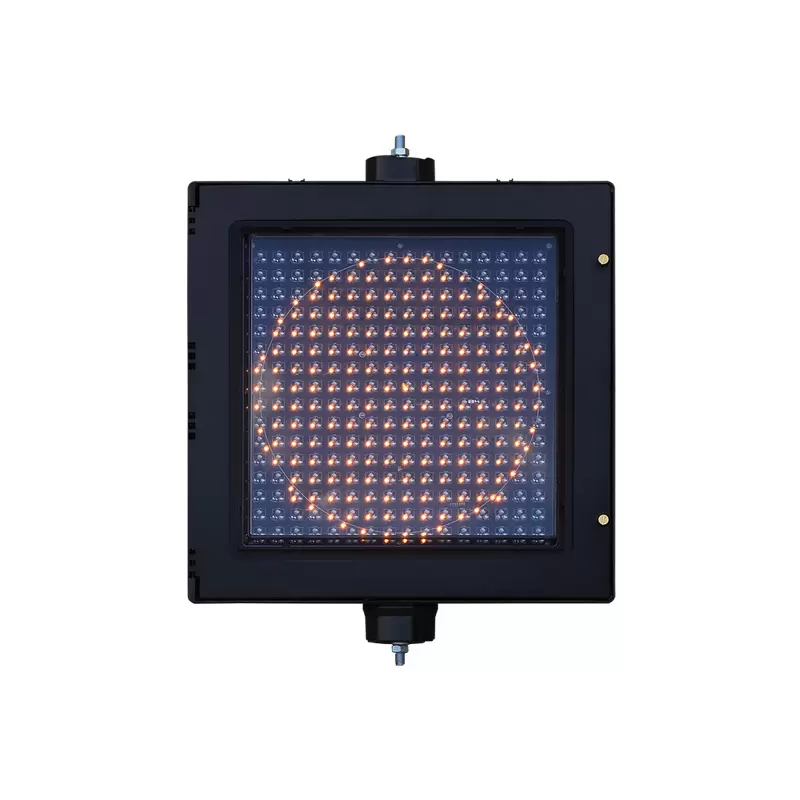

Матрицалық түрдегі кері санақ бағдаршамы жарықдиодты матрицалық дисплейді тікелей шам корпусына біріктіреді. Кәдімгі сегменттердің бекітілген жиынтығы арқылы сандарды қалыптастырудың орнына, сандық таңбалар LED нүктелерінің матрицасы арқылы жасалады.
Бұл құрылым сандық дисплейді үлкенірек және орталықтандырылған визуалды аймақпен жобалауға мүмкіндік береді. Автокөлікке арналған бағдаршамның кері санағы таймері үшін бұл әсіресе маңызды, себебі жүргізушілер әдетте басқарылатын жарық жағдайларында белгіленген қашықтықтан сигнал дисплейін байқамайды. Қашықтықты көру, күндізгі жарық жағдайлары, айналадағы көлік қозғалысы, жол бойындағы жабдық және жүргізушінің назары қалған уақыттың қаншалықты жылдам танылуына әсер етеді.
Матрицалық кері санақ дисплейі және дәстүрлі сегмент түріндегі дисплей
Негізгі айырмашылық - сандық таңбаларды құрастыру тәсілі.
Дәстүрлі сегмент түріндегі кері санақ дисплейі әрбір санды қалыптастыру үшін бөлінген сегменттерді пайдаланады. Сондықтан оның дисплей геометриясы алдын ала анықталған сегмент құрылымымен тығыз байланысты. Матрицалық дисплей матрицада орналасқан бірнеше жарықдиодты нүктелер арқылы таңбаларды қалыптастырады, бұл сандық дисплейге шам корпусының ішінде көбірек шоғырланған және ықтимал үлкенірек көрнекі аймақты алуға мүмкіндік береді.
Бағдаршам жобалары үшін бірнеше сипаттамаларды бағалау қажет:
Қарастыру | Матрицалық кері санақ дисплейі | Дәстүрлі сегмент түріндегі дисплей |
Сандық құрылым | Матрицада реттелген жарықдиодты нүктелер | Бекітілген жарықтандырылған сегменттер |
Сандық орналасу | Матрицаға негізделген икемді кейіпкерлерді қалыптастыру | Сегмент конфигурациясы бойынша анықталады |
Көрсету аймағы | Үлкенірек орталықтандырылған сандық аймақтың айналасында жобалануы мүмкін | Сегменттерді орналастырумен тығыз байланысты |
Жарықтықты бөлу | Жарықтанған нүктелік матрица бойынша шоғырланған | Жеке сегменттерге сәйкес бөлінеді |
Тану талаптары | Матрица дизайнына, оптикалық құрылымға және көру жағдайларына байланысты | Сегмент өлшеміне, жарықтылыққа және көру жағдайларына байланысты |
Бұл матрицалық дисплей әрбір орнатуда автоматты түрде жақсырақ жұмыс істейді дегенді білдірмейді. Нақты қарау нәтижесі сонымен қатар LED конфигурациясына, оптикалық дизайнға, жарықтылықты басқаруға, шам корпусының құрылымына және орнату орнына байланысты. Белгілі бір қиылыс үшін кері санақ сигналын таңдау кезінде бұл факторларды бірге бағалау керек.
Көлікке бағытталған кері санақ қолданбасы үшін мақсат қалған уақыт туралы ақпаратты жүргізушіден күрделі визуалды құрылымды түсіндіруді талап етпей оңай анықтау болып табылады. Үлкенірек, шоғырланған сандық дисплей жоба кері санақ ақпаратының үлкенірек бақылау қашықтығынан ерекшеленуін талап еткенде пайдалы болуы мүмкін.
Матрицалық түрдегі кері санақ бағдаршамы жарық диодты матрицалық дисплейді шам корпусына біріктіру және сандық ақпаратты сигнал басы ішінде шоғырландыру арқылы осы талап бойынша жасалған.
Кері санақты синхрондау және қозғалыс сигналын басқару жүйелерімен үйлесімділік
Дисплейдің көрінуі кері санақ сигналының өнімділігінің бір бөлігі ғана. Көрсетілген мән бағдаршам сигналының фазасына дұрыс сәйкес келмесе, анық көрінетін кері санақ саны шектеулі мәнге ие болады.
Осы себепті кері санақты синхрондау көлікке арналған бағдаршамның кері санақ таймерін таңдау кезінде маңызды мәселе болып табылады.
Кері санақ құрылғысы қозғалысты басқару жүйесінен тиісті сигнал ақпаратын қабылдауы немесе анықтауы және бұл ақпаратты сәйкес кері санақ дисплейіне түрлендіруі керек. Сигнал контроллері, шығыс әдістері және электрлік жағдайлар арасындағы айырмашылықтар бұл интерфейсті дисплейді қуат көзіне қосудан гөрі күрделірек етуі мүмкін.
Басқарудың әртүрлі талаптары үшін үш жұмыс режимі
Матрицалық түрдегі кері санақ бағдаршамы үш жұмыс режимін қолдайды:
l Байланыс режимі
l Триггер режимі
l Оқу режимі
Бұл режимдер кері санақпен байланысты басқару ақпаратын алу және өңдеу үшін әртүрлі тәсілдерді қамтамасыз етеді.
Байланыс режимінде кері санақ бөлігі трафикті басқарудың тиісті жүйесімен байланысқа негізделген интерфейс арқылы жұмыс істей алады. Бұл тәсіл жоба контроллер мен кері санақ жабдығы арасындағы үйлесімді байланыс әдісін пайдаланған жағдайда қолданылады.
Триггер режимі кері санақ әрекеті тиісті триггер сигналына жауап беретін басқа басқару әдісін қамтамасыз етеді. Бұл кері санақ ақпараты арнайы байланыс процесі емес, электрлік сигналды өзгерту арқылы алынатын жобалар үшін пайдалы болуы мүмкін.
Оқу режимі құрылғының орнатылған басқару жүйесінің сигнал сипаттамаларына бейімделуіне көмектесуге арналған. Әрбір қиылыс үшін бірдей басқару конфигурациясын талап етудің орнына жобаның нақты шарттарына сәйкес операциялық тәсілді таңдауға болады.
FAMA ұсынған өнім туралы ақпарат осы үш бейімделгіш жұмыс режимі негізгі ішкі және халықаралық жол сигналын басқару жүйелерінің 99%-дан астамымен үйлесімділікке мүмкіндік беретінін айтады. Жобаны сатып алу үшін бұл мүмкіндік маңызды, себебі үйлесімділік тек бастапқы орнатуға ғана емес, сонымен қатар іске қосу уақытына және болашақ ауыстыру немесе техникалық қызмет көрсету жұмыстарына да әсер етеді.
Дегенмен, орналастыру алдында әрқашан арнайы қозғалыс сигналы контроллері мен жоба интерфейсімен үйлесімділікті растау керек. Жалпы үйлесімділік мәлімдемесі жоба деңгейіндегі электрлік және коммуникациялық тексеруді алмастырмайды.
Бейімделетін кері санақты анықтау тізбегі не істейді?
Тұрақты кері санақ жұмысы негізінен кіріс сигналының қалай анықталғанына байланысты.
Бағдаршам жабдығы әртүрлі кернеу жағдайларында жұмыс істей алады, ал сыртқы электр орталарында коммутациялық жабдықтан, ұзын кабельдермен және басқа электр құрылғыларынан туындаған кедергі болуы мүмкін. Анықтау шегі бекітілген және нақты кіріс жағдайлары үшін жарамсыз болса, кері санақ сигналы жоспарланған сигнал күйін дұрыс анықтауда қиындықтарға тап болуы мүмкін.
Матрицалық түрдегі кері санақ бағдаршамы осы талапты шешуге арналған патенттелген адаптивті кері санақты анықтау тізбегін пайдаланады.
Берілген өнім сипаттамаларына сәйкес схема келесідей болуы мүмкін:
1. Кіріс кернеу деңгейін автоматты түрде сәйкестендіру.
2. Жұмыс шегін динамикалық реттеңіз.
3. Сыртқы электр кедергілерін сүзіңіз.
Бұл дизайнның маңыздылығы мынада: кері санақты анықтау тек бір ғана алдын ала белгіленген шекті бекітілген электрлік кіріс ретінде қарастырылмайды. Анықтау механизмі кіріс сигнал жағдайларына бейімделуге арналған.
Бұл маңызды, себебі кіріс сигналын анықтау кері санақты синхрондауға тікелей байланысты. Кіріс сигналын дәйекті түрде анықтау мүмкін болмаса, кері санақ мәні қозғалыс сигналының фазасына дұрыс сәйкес келмеуі мүмкін. Сондықтан адаптивті анықтау тәуелсіз электрлік функция емес, синхрондау механизмінің бөлігі ретінде жұмыс істейді.
Жол қозғалысының инженерлік жобалары үшін бұл айырмашылық маңызды. Кері санақ сигналын бағалау кезінде сатып алушылар сандық дисплейдің өзінен тыс қарап, жабдық басқару сигналын қалай анықтайтынын, қандай жұмыс режимдері бар екенін және құрылғының кернеудің өзгеруіне және электр кедергілеріне қалай жауап беретінін тексеруі керек.
Қуат және байланыс интерфейстері үшін қос кернеуден қорғау
Сыртқы бағдаршам жабдығы бақыланатын ішкі ортадағыдан өзгеше электрлік жағдайларға ұшырайды. Найзағай оқиғалары, кернеудің жоғарылауы және өтпелі бұзылулар қуат тізбектеріне де, байланыс интерфейстеріне де әсер етуі мүмкін.
Матрицалық түрдегі кері санақ бағдаршамы қуат кірісінде де, байланыс интерфейсінде де асқын кернеуден қорғауды қамтиды.
Бұл қос қорғаныс қондырғысы кернеудің энергиясы жабдыққа жетуі мүмкін екі түрлі жолды қарастырады. Тек кірісті қорғау міндетті түрде байланыс қосылымы арқылы енетін кедергілерді шешпейді.
Орнатылған қозғалыс сигналы жүйесі үшін бұл ұзақ мерзімді техникалық қызмет көрсетуге қатысты, себебі кері санақ блогын электр қуатына да, сигналды басқару немесе байланыс желісіне де қосуға болады. Сондықтан қорғаныс тек қуат жағынан емес, интерфейстің толық құрылымы бойынша қарастырылуы керек.
Берілген өнім туралы ақпарат бұл қос асқын кернеуден қорғау найзағай соғуы мен жоғары вольтты асқын кернеуден болатын зиянды азайтуға арналған және техникалық қызмет көрсету шығындарын 50%-дан астамға азайта алатынын айтады. Бұл көрсеткішті әрбір трафик жобасына қолданылатын әмбебап техникалық қызмет көрсету құнын төмендету емес, өнімге тән өнімділік талабы ретінде түсіну керек. Нақты нәтижелер орнату жағдайларына, жергілікті электр орталарына, қорғаныс архитектурасына және техникалық қызмет көрсету тәжірибесіне байланысты.
Инженерлік тұрғыдан алғанда, маңыздырақ нәрсе - кернеудің кернеуінен қорғау екі негізгі сыртқы интерфейстерге де кіреді, бұл өтпелі электрлік оқиғалардың кері санақ жабдығына ықтимал әсерін азайтуға көмектеседі.
Қашықтан конфигурациялау және техникалық қызмет көрсетуге практикалық әсер ету
Бағдаршам жобалары әрқашан бірдей бола бермейді. Әртүрлі қиылыстарда әртүрлі басқару параметрлері, сигнал конфигурациялары немесе іске қосу талаптары қолданылуы мүмкін. Әрбір реттеу аппараттық құралдарды физикалық ауыстыруды қажет етсе, жобаны орналастыру және техникалық қызмет көрсету уақытты қажет етеді.
Матрицалық түрдегі кері санақ бағдаршамы компьютерге негізделген жоғарғы деңгейлі басқару жүйесі арқылы қашықтан конфигурациялауды қолдайды. Жүйе параметрлерін жабдықты ауыстырмай онлайн режимінде реттеуге болады.
Бұл тәсіл техникалық қызмет көрсету процесін бірнеше жолмен өзгертеді.
Іске қосу кезінде инженерлер қиылыстарды басқарудың нақты талаптарына сәйкес тиісті параметрлерді конфигурациялай алады. Параметрді кейінірек реттеу қажет болса, кері санақ жабдығын ауыстыруды талап етпей, өзгертуді жоғарғы деңгейлі жүйе арқылы орындауға болады.
Бірнеше қиылыстарды басқаратын мердігерлер үшін бұл параметрді реттеу кезінде қажетсіз физикалық араласуды азайтуы мүмкін. Трафикті басқару бөлімдері үшін ол сондай-ақ қажетті өзгерту аппараттық құралдың ақаулығынан емес, бағдарламалық жасақтамаға немесе параметрге байланысты болатын кейбір техникалық қызмет көрсету операцияларын жеңілдетуі мүмкін.
Сондықтан қашықтағы конфигурация одан бөлек емес, жүйе үйлесімділігімен бірге жұмыс істейді:
Бірнеше жұмыс режимдері → кеңірек контроллерді бейімдеу → қашықтағы параметрді конфигурациялау → қарапайым іске қосу және техникалық қызмет көрсету
Бұл, әсіресе, бірдей кері санақ өнімін әртүрлі операциялық талаптары бар қиылыстарда орналастыру қажет жобаларға қатысты.
Сатып алушылар нақты жол жобалары үшін кері санақ бағдаршамын қалай бағалауы керек
Автокөлік үшін бағдаршамның кері санау таймерін немесе матрицалық түрдегі кері санақ бағдаршамын таңдағанда, сатып алушылар бір спецификацияға назар аудармай, толық жұмыс тізбегін бағалауы керек.
1. Нақты дисплей құрылымын бағалаңыз
Сандық дисплей өлшемін, жарық диодты матрица конфигурациясын, жарықтықты бөлуді және шам корпусының дизайнын тексеріңіз. Мәселе жай ғана цифрлардың жарқын болуы емес, жобаның күтілетін қарау шарттарында көрсетілген ақпараттың ерекшеленетіндігінде.
2. Кері санақ синхрондауын тексеріңіз
Кері санақ бөлігі қозғалыс контроллерінен сигналды қалай қабылдайтынын және көрсетілген кері санақтың нақты сигнал фазасына қалай сәйкес келетінін растаңыз. Синхрондау анықтау әдісімен және жұмыс режимімен бірге бағалануы керек.
3. Контроллердің үйлесімділігін растаңыз
Жоба байланыс режимін, іске қосу режимін немесе оқу режимін қажет ететінін анықтаңыз. Арнайы контроллер интерфейсі тек жалпы үйлесімділік мәлімдемелеріне сүйенбей, орнату алдында тексерілуі керек.
4. Кіріс сигналын анықтауды тексеріңіз
Бейімделетін анықтау механизмі кіріс кернеуінің жағдайлары өзгеретін немесе электрлік кедергілер сигналды тануға әсер етуі мүмкін болса, әсіресе маңызды болуы мүмкін. Сатып алушы жабдықтың басқару сигналын қалай анықтайтынын және тұрақты анықтауды сақтайтынын түсінуі керек.
5. Сыртқы интерфейстердегі қорғанысты тексеріңіз
Ток кернеуінен қорғауды бағалау кезінде қуат кірісі мен байланыс интерфейстерін ескеру қажет. Бұл найзағай және өтпелі кернеу жағдайларына ұшыраған сыртқы бағдаршам қондырғылары үшін әсіресе маңызды.
6. Іске қосу және техникалық қызмет көрсету процедураларын қарастырыңыз
Жүйе параметрлерін реттеу қажет болғанда қашықтан конфигурациялау аппараттық құралдарды ауыстыру қажеттілігін азайтады. Көп қиылысатын жобалар үшін бұл орнату және техникалық қызмет көрсету жұмыс процестеріне практикалық әсер етуі мүмкін.
Кері санақ дисплейін трафикті интеллектуалды басқарумен біріктіру
Кері санақ сигналы оқшауланған дисплей құрылғысы емес. Ол үлкен қозғалыс сигналын басқару жүйесінің бір бөлігін құрайды.
Yangzhou FAMA Intelligent Equipment Co., Ltd. (FAMA) смарт сигналды басқаруды, ақылды қозғалыс қауіпсіздігін және 5G көп функционалды смарт тіректерін қамтитын интеграцияланған интеллектуалды көлік шешімдерін ұсынады. Смарт сигналды басқару қолданбаларында FAMA қиылыстардағы көлік ағыны мен жаяу жүргіншілер ағынын нақты уақыттағы бақылауды қолдау үшін катушкалар, геомагнетизм, RFID, радар және визуалды идентификацияны қамтитын технологиялармен жұмыс істейді.
Бұл кеңірек жүйе перспективасы кері санақ жабдығын таңдау кезінде маңызды, себебі кері санақ дисплейі қозғалысты басқарудың нақты архитектурасында жұмыс істеуі керек. Сондықтан дисплей технологиясы, сигналды анықтау, контроллердің үйлесімділігі және конфигурация мүмкіндігі өнімнің бөлек мүмкіндіктері емес, қосылған элементтер ретінде қарастырылуы керек.
FAMA - Қытайдағы бағдаршамдар индустриясындағы жетекші кәсіпорын
Нақты жоба қосымшаларын бағалайтын сатып алушылар үшін FAMA жобалық портфолиосы мен өнім ассортименті оның бағдаршам жабдықтары мен интеллектуалды көлік шешімдерін түсіну үшін қосымша контекст береді.
Қорытынды: Толық техникалық тізбек негізінде кері санақ сигналын таңдау
Автокөлік үшін бағдаршамның кері санақ таймерін таңдау тек негізгі тексеру кезінде көрсетілген сандар анық көрінетініне негізделмеуі керек. Кәсіби бағдаршам жобалары үшін неғұрлым мағыналы бағалау бүкіл операциялық тізбекті қамтиды.
Матрицалық түрдегі кері санақ бағдаршамы LED матрицалық дисплей технологиясын шоғырландырылған сандық көрсетілімге арналған шам корпусымен біріктіреді. Оның байланыс режимі, іске қосу режимі және оқыту режимі қозғалыс сигналын басқару жүйелеріне бейімделудің әртүрлі тәсілдерін ұсынады. Бейімделетін кері санақты анықтау тізбегі кіріс кернеуінің өзгеруін және сыртқы электр кедергісін қарастырады, ал қос кернеуден қорғау қуат пен байланыс интерфейстерін қамтиды. Қашықтағы компьютерге негізделген конфигурация жобаны іске қосуды және параметрді реттеуді одан әрі қолдайды.
Бұл технологиялар өзара байланысты. Дисплейдің көрінуі қалған уақытты қаншалықты оңай тануға болатындығын анықтайды; кіріс сигналын анықтау кері санақ дұрыс басқару ақпаратын алатынын анықтайды; синхрондау көрсетілетін мәннің нақты сигнал фазасына сәйкес келетінін анықтайды; жүйенің үйлесімділігі орнатуға және іске қосуға әсер етеді; және кернеуден қорғау және қашықтан конфигурациялау орналастырудан кейін практикалық техникалық қызмет көрсету талаптарына әсер етеді.
Шетелдік бағдаршамдарды сатып алушылар, жол инженерлік мердігерлері, қозғалысты басқару бөлімдері және зияткерлік көлік жүйесінің интеграторлары үшін осы факторларды бірге бағалау нақты қиылысу талаптары үшін кері санақ жабдығын таңдауға практикалық негіз береді.
