Қызыл оң жақ көрсеткі бағдаршам: жоғары ағынды жарықдиодты және үш қабатты оптикалық өңдеу

Кіріспе: Неліктен көрсеткі бағдаршам дизайны жарқын жарық диодты шамнан көбірек қажет етеді

Жол сигналы үшін көрсеткі үлгісі жарық диодты жарық көзімен көрсетілетін жай ғана графика емес. Бос емес қиылыста жүргізушілер сигналдың бағытын кейде айтарлықтай қашықтықтан және қоршаған ортаның өзгермелі жағдайында тез және дәл ажыратуы керек. Бұл қызыл оң жақ көрсеткі бағдаршамды таңдау кезінде оптикалық біркелкілікті, көрсеткі анықтамасын, жарықтың таралуын және электр тұрақтылығын маңызды факторларға айналдырады.

Кәдімгі нүктелік жарық көзінің конструкциялары оптикалық жүйе шығарылатын жарықты тиісті түрде басқармаған кезде бірнеше мәселелерді тудыруы мүмкін. Жарық диодты шамның тікелей жарығы жарқыл тудыруы мүмкін, ал жеткіліксіз оптикалық өңдеу көрсеткі үлгісі бойынша біркелкі емес жарықтандыруға әкелуі мүмкін. Шамадан тыс шоғырланған жарық сигналдың айналасында қажетсіз жарық сәулеленуін арттыруы мүмкін. Сонымен қатар, жарықдиодты бағдаршамдар жылу жинақталуы, кернеудің ауытқуы және электр тоғының кернеуі ұзақ мерзімді жұмыс істеуге әсер ететін сыртқы ортада үздіксіз жұмыс істейді.

Жоғары ағынды қызыл көрсеткі бағдаршамы бұл мәселелерге үлкен өлшемді жарықдиодты жарық көзінің, үш қабатты оптикалық өңдеудің, тұрақты токпен қамтамасыз етудің, асқын кернеуден қорғаудың және сыртқы жылу диссипациясының біріктірілген дизайны арқылы жақындайды. Жарықтылықты жалғыз өнімділік критерийі ретінде қарастырудың орнына, оптикалық және электрлік жүйелер жұмыс кезінде жарықтың пайда болуын, таралуын және сақталуын бақылау үшін бірге жұмыс істейді.

Біркелкі көрсеткі жарықтандыру үшін үш қабатты оптикалық өңдеу

Оптикалық жүйе жоғары ағынды қызыл көрсеткі бағдаршамының маңызды бөліктерінің бірі болып табылады, себебі жарық диоды көрсеткінің соңғы көрінісін анықтамайды. Шығарылатын нүктелік жарық көру бетіне жеткенше өңделуі керек.

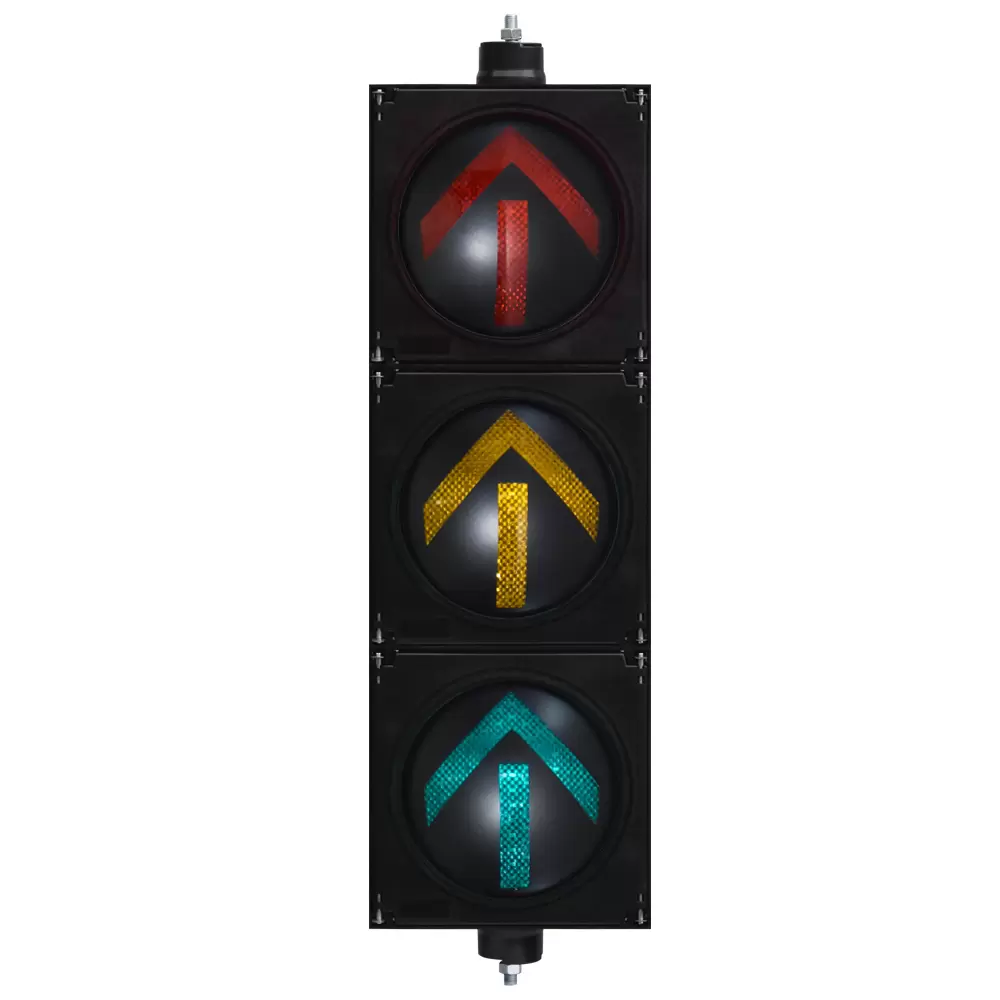

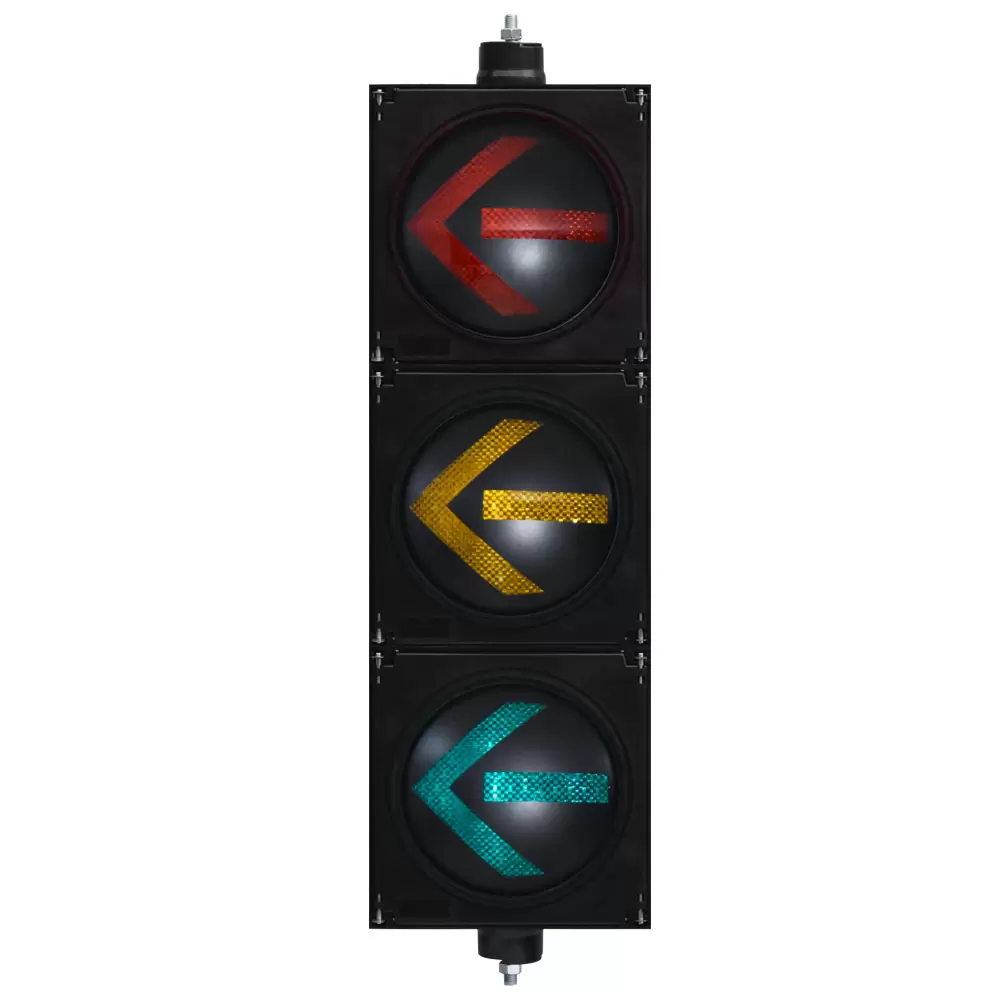

Жоғары ағынды қызыл/сары/жасыл көрсеткі бағдаршамы қосымша линзаны, Френель линзасын және оптикалық масканы қамтитын үш қабатты оптикалық құрылымды пайдаланады. Бұл компоненттер үлкен өлшемді жарықдиодты жарық көзі тудыратын жарықты тарату және қайта бағыттау үшін оптикалық өңдеудің әртүрлі кезеңдерін орындайды.

Қосымша объектив жарық диодты нүкте көзін қалай өңдейді

Бірінші кезеңде жарық диодты көзі шығаратын жарықты одан әрі өңдеу үшін қосымша линзалар қолданылады. Жоғары ағынды жарық диоды салыстырмалы түрде шағын сәуле шығару аймағынан шоғырланған жарық жасай алады. Бұл жарық көру бетіне тікелей өтуіне рұқсат етілсе, нәтиже біркелкі жарықтандырылған көрсеткі емес, шоғырланған жарық аймағы болуы мүмкін.

Қосымша линза осы шоғырланған шығысты басқару үшін қосымша оптикалық кезеңді қамтамасыз етеді. Шығарылатын жарықты қайта бағыттау және тарату арқылы ол келесі оптикалық элементтер үшін жарықтың таралуын дайындауға көмектеседі.

Бұл әсіресе көрсеткі сигналы үшін маңызды, себебі мақсат жай ғана жарық нүктені жасау емес. Толық көрсеткі пішіні көзбен көрінетін болып қалуы керек, жарық жоспарланған дисплей аумағына таратылады.

Жарық таратуға және қайта фокустауға арналған Френель линзасы

Френель линзасы оптикалық өңдеу жүйесінің тағы бір маңызды бөлігін құрайды. Оның құрылымы салыстырмалы оптикалық функцияның кәдімгі линзасымен байланысты физикалық қалыңдықты қажет етпестен оптикалық басқаруға мүмкіндік береді.

Бұл бағдаршам сигналын қолдануда Френель линзасы бастапқы оптикалық өңдеу кезеңінен кейін жарықты қайта бөлуге және қайта фокустауға қатысады. Түпнұсқа нүктелік сәулеленудің шоғырланған күйінде қалуына мүмкіндік бермей, оптикалық жүйе шығысты қажетті көру аймағына таратуға болатындай жарық жолын біртіндеп өзгертеді.

Бағдаршамдарды сатып алу үшін бұл айырмашылық маңызды. Сәйкес оптикалық дизайнды тек жарық диодты шығысымен емес, нәтижесінде жарықтың таралуы мен бетінің біркелкілігімен бағалау керек. Сондықтан Fresnel линзасы шоғырланған жарықдиодты сәулеленуді басқарылатын сигнал шығысына түрлендіретін жалпы оптикалық механизмнің бөлігі болып табылады.

Көрсеткі үлгісін басқаруға арналған оптикалық маска

Оптикалық маска соңғы жарық үлгісін басқарудың тағы бір кезеңін қамтамасыз етеді. Қосымша линзалармен және Френель линзаларымен бірге ол өңделген жарықты белгіленген сигнал дисплейіне айналдыруға көмектеседі.

Нәтиже оқшауланған жарық нүктелері басым болатын көрсеткіге қарағанда біркелкі беттік жарық шығару болып табылады. Бұл әсіресе оңға бұрылу сигналдарына қатысты, мұнда жебенің басы мен білігі толық бағыт көрсеткіші ретінде визуалды түрде ерекшеленуі керек.

Сондықтан үш қабатты оптикалық өңдеу жүйесін реттілік ретінде түсінуге болады:

Жарық диодты нүкте көзі → екінші реттік оптикалық өңдеу → Френель жарығын тарату және қайта бағыттау → оптикалық маскалау → беттік жарықтың біркелкі шығысы

Бұл тәсіл сонымен қатар тікелей нүктелік сәуле шығарумен байланысты жарқылды азайтуға көмектеседі. Жарықты көру бетіне жеткенге дейін өңдеу арқылы жүйе шоғырланған тікелей сәуле шығаруды азайтып, қажетсіз жарықтың таралуын басқара алады, бұл жарқыл мен жарықтың ластануын азайтуға көмектеседі.

Қызыл оң жақ көрсеткі бағдаршам: жарық көзі және электр жүйесі

Қызыл оң жақ көрсеткі бағдаршамы үшін оптикалық өнімділік объектив жинағынан көп нәрсеге байланысты. Жарық диодты көзі мен қуат көзі оптикалық жүйенің жұмыс істеуге қажетті электрлік және жарықтық кірісті қаншалықты тұрақты қабылдайтынын анықтайды.

High Flux дизайны төмен жарықтың әлсіреуі және жоғары жарық тиімділігі бар үлкен өлшемді жарықдиодты жарық көзін пайдаланады. Мақсат сигналдың номиналды жарықтығын арттыру ғана емес. Сәйкес жарық көзі оптикалық құрылыммен бірге жұмыс істеуі керек, осылайша қол жетімді жарық шығысын тиімді өңдеу және көрсеткі дисплейі бойынша таратуға болады.

Бұл жоғары ағынды көрсеткі сигналы мен әдеттегі нүктелік сигнал арасындағы маңызды айырмашылықты жасайды. Кәдімгі дизайн жеке жарық диодты нүктелерінің шоғырланған сәулеленуіне көбірек тәуелді болуы мүмкін, ал мұнда сипатталған жоғары ағынды дизайн көптеген оптикалық өңдеу кезеңдері бар үлкен өлшемді жарық диодты көзін біріктіреді.

Сондықтан сатып алу топтары үшін өзекті мәселе жай ғана емес:

«Светодиод қаншалықты жарық?»

Неғұрлым пайдалы бағалау:

«Жарық диодты шығыс біркелкі және танылатын көрсеткі үлгісіне қаншалықты тиімді айналды?»

Бұл жарық тиімділігін көрсеткі көрінуімен, жарықтың таралуымен және қиылысу қолданбасымен тікелей байланыстырады.

Айнымалы ток 90–264 В кең вольтты тұрақты ток қуат көзі

Бағдаршамдар қоректендіру кернеуі тұрақты емес электрлік орталарда жұмыс істей алады. Жоғары ағынды көрсеткі бағдаршам айнымалы ток 90–264 В кең вольтты тұрақты ток қуат көзін пайдаланады.

Кең кіріс-кернеу диапазоны электрмен жабдықтау жүйесіне оның белгіленген жұмыс ауқымында айнымалы ток кіріс жағдайларының кең ауқымын орналастыруға мүмкіндік береді. Тұрақты ток дизайны да маңызды, себебі жарық диодты сипаттамалары жарық көзіне берілетін токпен тығыз байланысты.

Қиылыста үздіксіз жұмыс істейтін бағдаршам үшін бақыланатын токты қолдау дәйекті электр жұмысын қамтамасыз етудің бір бөлігі болып табылады. Ол сонымен қатар жарықдиодты және оптикалық жүйеге қуат көзін тәуелсіз құрамдас ретінде қарастырмай, біріктірілген блок ретінде жұмыс істеуге мүмкіндік береді.

4000В кернеуден қорғау

Сыртқы бағдаршам құрылғылары да электрлік өтпелі процестерге ұшырауы мүмкін. Көрсетілген 4000В асқын кернеуден қорғаныс жоғары вольтты асқын кернеу жағдайларынан қуат көзінің конструкциясында қорғаныс шарасын қамтамасыз етеді.

Бұл бағдаршамның кез келген электрлік оқиғаға қарсы тұруы деп түсінбеу керек. Керісінше, көрсетілген асқын кернеуден қорғау мүмкіндігі өнімнің дизайн спецификациялары шегінде кернеудің жоғарылауы жағдайында жұмыс тұрақтылығын жақсартуға арналған электрлік қорғаныс архитектурасының бір бөлігі болып табылады.

Қозғалыс инженерлік мердігерлері мен қозғалысты басқару бөлімдері үшін ток кернеуінен қорғау кіріс кернеу диапазоны, тұрақты ток жұмысы және жалпы қуат көзінің конфигурациясымен қатар тексеруге тұрарлық техникалық параметр болып табылады.

Жылумен басқару: жарықдиодты бағдаршамдар неге тиімді жылуды таратуды қажет етеді?

Жарық диодты тиімділігі жылуды басқару қажеттілігін жоймайды. Үздіксіз жұмыс кезінде жарықдиодты жүйеге берілетін электр энергиясының бір бөлігі жылуға айналады. Егер жылу жарық көзінен және оның айналасындағы компоненттерден тиімді түрде тасымалданбаса, температура ұзақ мерзімді жұмыс жағдайында маңызды факторға айналуы мүмкін.

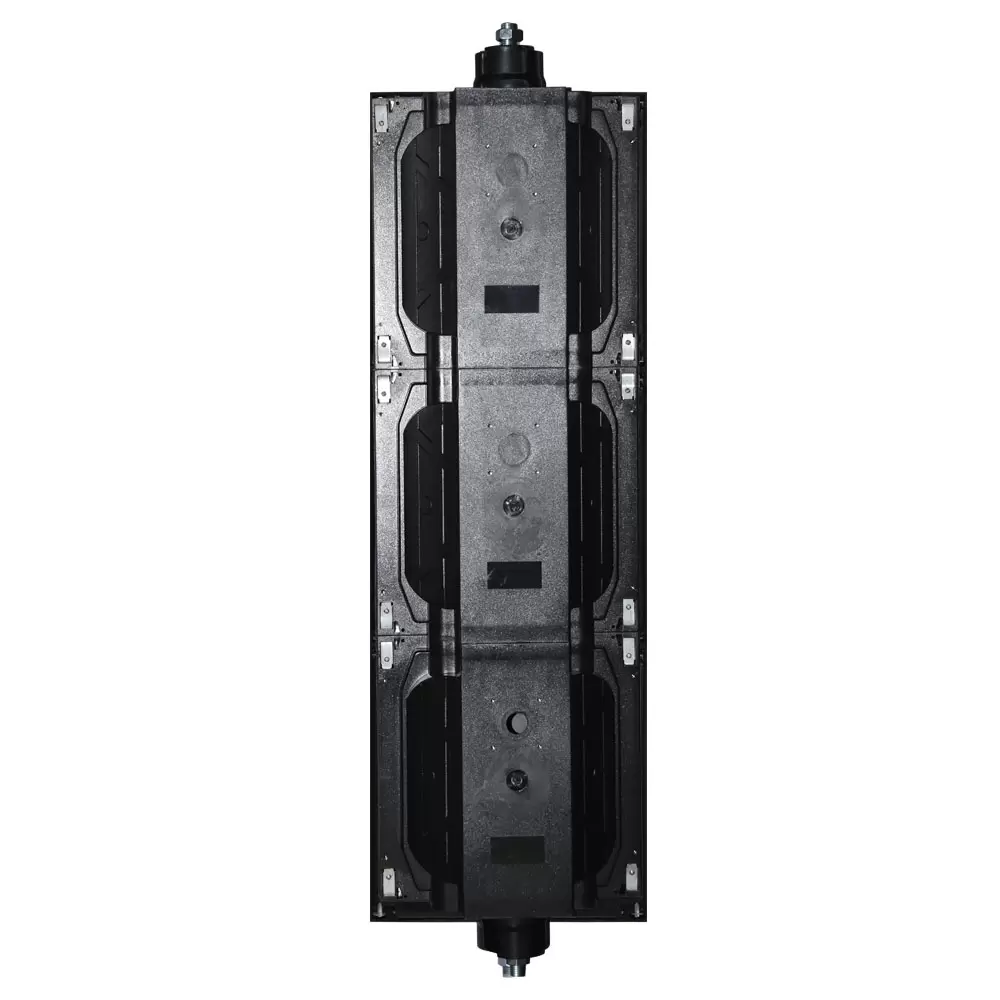

Жоғары ағынды көрсеткі бағдаршам құрылымдық дизайнының бөлігі ретінде сыртқы жылуды тарату модулін қамтиды.

Сыртқы жылу диссипациясының мақсаты - ішкі жарық көзінен және қуатпен байланысты компоненттерден жылу беруді жақсарту. Бұл сыртқы ауада үздіксіз жұмыс істеуге арналған бағдаршам үшін қолайлырақ жылуды басқару жолын жасайды.

Жылулық басқаруды бөлек бағалаудың орнына жарықдиодты шаммен және қуат көзімен бірге қарастыру қажет.

Операциялық қатынасты келесідей қорытындылауға болады:

Үлкен өлшемді жарықдиодты → басқарылатын ток → жарық генерациясы және жылу генерациясы → сыртқы жылуды тарату → тұрақты жұмыс жағдайлары

Одан кейін оптикалық жүйе қол жетімді жарықтың көрсеткі дисплейі бойынша қалай таратылатынын анықтайды.

Сол себепті көрсеткі бағдаршамын тек оның жарық диодты сипаттамасына сәйкес таңдау толық емес суретті қамтамасыз етуі мүмкін. Жарық көзі, драйвер, оптикалық компоненттер және жылу құрылымы қосылған жүйені құрайды.

Сатып алу топтары бағдаршамның көрсеткісін таңдаған кезде нені бағалауы керек

Шетелдік бағдаршамдарды сатып алушылар, жол қозғалысы инженерлік мердігерлері, қозғалысты басқару бөлімдері және интеллектуалды көлік жүйесінің интеграторлары үшін бірнеше техникалық параметрлерді бірге қарастырған жөн.

1. Көрсеткі үлгісінің біркелкілігі

Көрсеткіні жеке жарықдиодты нүктелердің жиынтығы ретінде емес, толық жарықтандырылған үлгі ретінде бағалау керек. Жарық көзі, қосалқы линза, Френель линзасы және оптикалық маска арасындағы байланыс беттік жарықтың біркелкілігіне тікелей әсер етеді.

2. Жарықтың таралуы

Жарықтың таралуы шығарылатын жарықтың жоспарланған дисплей аумағына қаншалықты тиімді таралатынын анықтайды. Концентрленген нүкте көзі міндетті түрде біркелкі көрсеткіні шығармай-ақ күшті жергілікті жарықтықты тудыруы мүмкін.

Сондықтан оптикалық жүйені оның түпкілікті шығыс үлгісіне және қиылысуды қолдану мақсатына сәйкес бағалау керек.

3. Жарық тиімділігі

Жарық тиімділігін оптикалық пайдаланумен бірге қарастыру керек. Жоғары ағынды жарық диодты көзі оптикалық жүйе өз шығысын тиімді өңдей және тарата алған кезде ғана пайдалы.

4. Жарқылды басқару

Концентрленген нүктелік көздерден тікелей сәуле шығару жарқыл тудыруы мүмкін. Екінші реттік оптикалық өңдеу, Френель жарығын тарату және оптикалық бүркеме концентрацияланған эмиссияны басқару және басқарылатын беттік шығыс шығару механизмдерін қамтамасыз етеді.

5. Жылумен басқару

Сыртқы жылуды бөлу әсіресе үздіксіз жұмыс істеуге арналған бағдаршамдарға қатысты. Сатып алушылар тек жарық диодты сипаттамаларына қарамай, жылуды жарық көзінен және онымен байланысты компоненттерден қалай тасымалдайтынын тексеруі керек.

6. Кіріс кернеуінің диапазоны және тұрақты ток жетекі

Айнымалы ток 90–264 В кіріс диапазоны мен тұрақты ток қуат көзі әртүрлі қиылысатын қуат орталарында электрлік үйлесімділік пен жұмыс тұрақтылығын бағалау кезінде ескерілуі керек.

7. Ток кернеуінен қорғау

Көрсетілген 4000 В кернеуінен қорғаныс сыртқы қозғалыс сигналын қолдану үшін тағы бір маңызды электрлік дизайн параметрі болып табылады. Сатып алушылар қорғаныс спецификациясын растауы және оның қандай шарттарды шешуге арналғанын түсінуі керек.

Қызыл оң жақ көрсеткі бағдаршам мен жоғары ағынды көрсеткі дизайнын таңдау

Қызыл оң жақ көрсеткі бағдаршам өте нақты байланыс функциясын орындауы керек: оңға бұрылу қозғалысы көрсетілген қозғалысты басқару жағдайына бағынатынын анық көрсетіңіз.

Осы себепті бағалауды тек жарық диодты құрамдас бөліктен емес, толық оптикалық шығыстан бастау керек.

Жоғары ағынды қызыл көрсеткі бағдаршам нүктелік сәулеленуден беттік жарық шығысына өтуді басқару үшін үлкен өлшемді жарықдиодты жарық көзін үш қабатты оптикалық өңдеумен біріктіреді. Қосалқы линза, Френель линзасы және оптикалық маска біріктірілген оптикалық жүйе ретінде жұмыс істейді, ал сыртқы жылуды тарату модулі, кең вольтты тұрақты ток қуат көзі және белгіленген асқын кернеуден қорғау негізгі электрлік және жылулық мәселелерді шешеді.

Жүйе деңгейіндегі бұл тәсіл әсіресе бағдаршамдар үздіксіз жұмыс істеуі және әртүрлі қоршаған орта мен электрлік жағдайларда танылатын бағыт көрсеткішін сақтауы керек қиылыстарға қатысты.

Жобаға негізделген сатып алу үшін сатып алушылар тек оқшауланған өнім сипаттамаларына сенбей, өндірушінің аяқталған бағдаршамдық қосымшаларын және өнім портфолиосын бағалай алады. FAMA смарт сигналды басқаруды және оған қатысты трафик қолданбаларын қамтитын бағдаршамдық өнімдер мен интеллектуалды тасымалдау шешімдерін ұсынады.

FAMA - Қытайдағы бағдаршамдар индустриясындағы жетекші кәсіпорын

FAMA бағдаршамдарының өнімдері мен жобалық қосымшалары туралы қосымша ақпарат алу үшін сатып алушылар оның өнім портфолиосы мен жобалық қосымшаларын қарай алады .

Қорытынды: Толық оптикалық және электрлік жүйені бағалаңыз

Көрсеткі бағдаршамының өнімділігін тек жарық диодты жарықтандыру арқылы анықтау мүмкін емес. Көрсеткілерді тану жарық көзінің, оптикалық құрылымның, қуат көзі мен жылу жүйесінің қаншалықты тиімді жұмыс істейтініне байланысты.

Қызыл оң жақ көрсеткі бағдаршамы үшін сатып алу топтары көрсеткі үлгісінің біркелкілігіне, жарықтың таралуына, жарық тиімділігіне, жарқырауды бақылауға және қолдану шарттарына ерекше назар аударуы керек. Жоғары ағынды қызыл көрсеткі бағдаршамы үшін бағалау үлкен өлшемді жарық диодты жарық көзі, үш қабатты оптикалық өңдеу, сыртқы жылуды тарату, айнымалы ток 90–264 В тұрақты ток қуат көзі және 4000 В кернеуден қорғау арасындағы байланысты қосымша қарастыруы керек.

Сондықтан практикалық таңдау процесі өлшенетін дизайн сипаттамаларына және нақты қолдану ортасына шоғырлануы керек. Толық оптикалық, электрлік және жылулық архитектураны зерттей отырып, бағдаршам сатып алушылар мен инженерлік мердігерлер көрсеткі бағдаршамының нақты қиылыс жобасына жарамдылығы туралы неғұрлым техникалық негізделген бағалау жасай алады.
