Төмен қуатты жаяу жүргіншілер бағдаршамы: торлы тізбек, тұрақты ток және ЭМС

Жаяу жүргіншілерге арналған бағдаршам салыстырмалы түрде қарапайым жарықдиодты құрылғы болып көрінуі мүмкін, бірақ ол сигнализацияланған қиылыста орнатылғанда және жылдар бойы үздіксіз жұмыс істейтін болады деп күтілсе, оның өнімділігі талап етіледі. Схема ақаулықты оқшаулауға арналмаған болса, жарықдиодты шамның жиектерінің істен шығуы сигналдың көрнекі тұрақтылығына әсер етуі мүмкін. Бақыланбайтын ток ауытқуы жарық диодты жұмыс жағдайларына да әсер етуі мүмкін, ал қуатты тиімсіз түрлендіру ұзақ жұмыс уақытында электр энергиясын тұтынуды арттыруы мүмкін. Бірнеше электронды құрылғылардың қиылысында электромагниттік кедергі өнімді таңдау кезінде ескеру қажет тағы бір фактор болып табылады.

Бағдаршамдарды сатып алушылар, жол инженерлік мердігерлері, қозғалысты басқару бөлімдері және интеллектуалды көлік жүйесінің интеграторлары үшін қуаттылығы төмен жаяу жүргіншілер бағдаршамының номиналды қуатынан жоғары болуы арқылы бағалануы керек. Жарық диодты схеманың архитектурасы, қуат көзі, тұрақты ток жетегі, қуат коэффициенті, гармоникалық бұрмалану, оптикалық құрылым, қоршаған ортаны қорғау және техникалық қызмет көрсету талаптары орнатудан кейін сигналдың орындалуына әсер етеді.

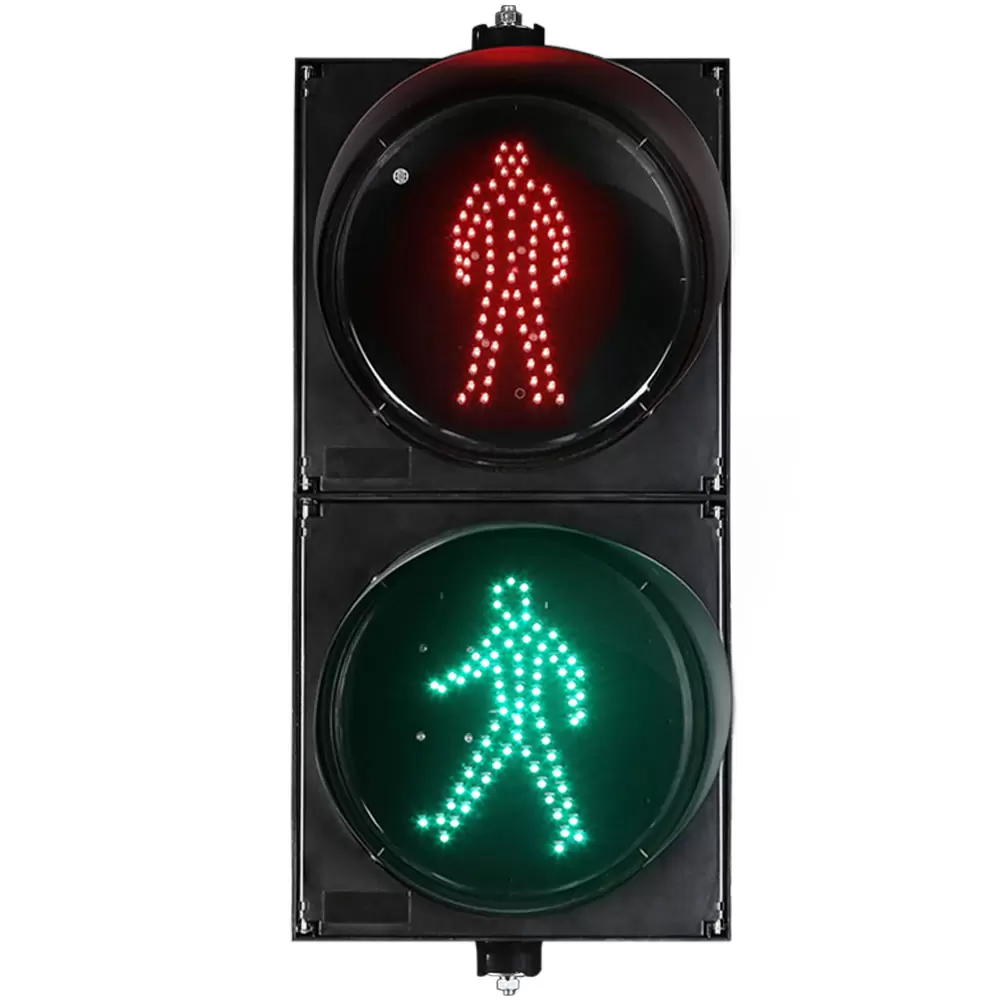

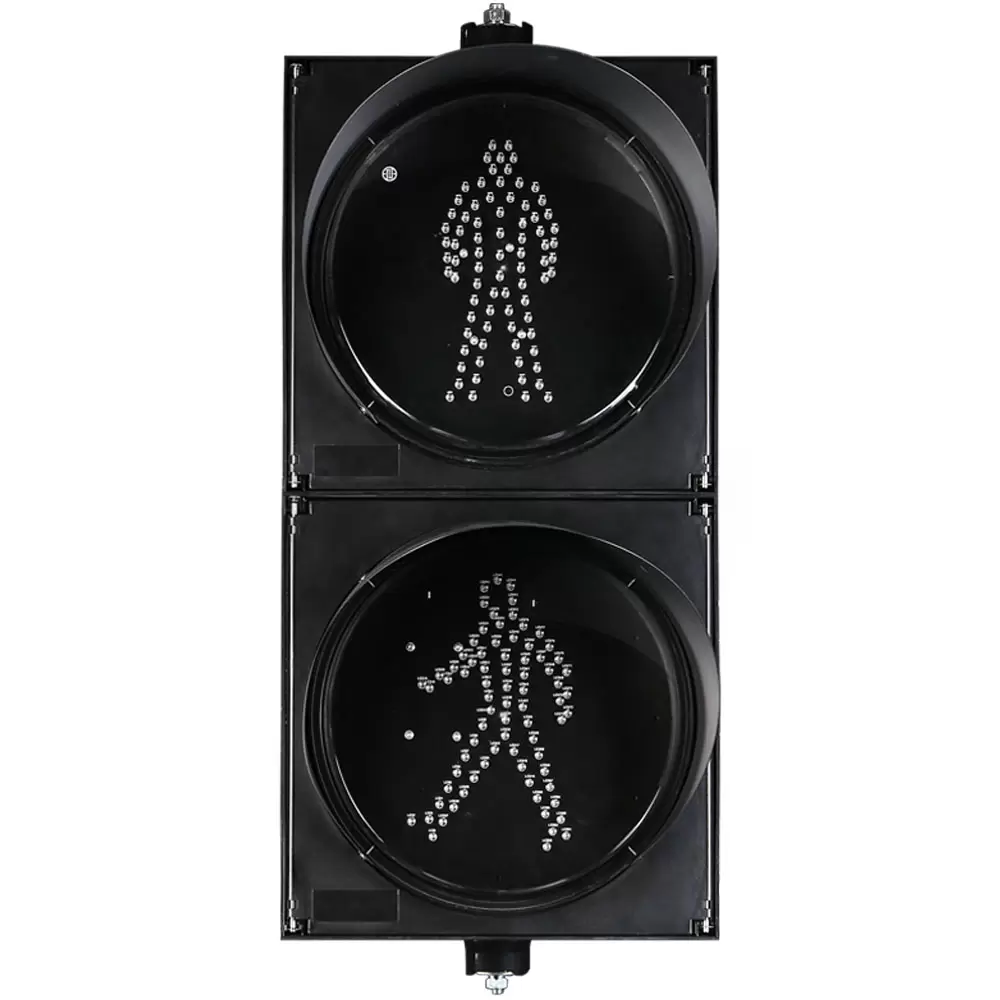

FAMA компаниясының төмен қуатты жаяу жүргіншілер бағдаршамы жаяу жүргіншілер өткелін қолдану үшін екі блоктан тұратын жинақ ретінде жасалған. Оның шам өзегі шам тақтасын, линзаны, қуат көзін, шам тостағанын және басқа құрылымдық құрамдастарды қамтиды. Жарияланған өнімнің сипаттамаларына AC85–264V кірісі, 0,98-ге дейінгі қуат коэффициенті, 10%-дан төмен THD және кемінде 100 000 сағаттық жарық диодты қызмет ету мерзімі кіреді. Бұл параметрлер «энергияны үнемдейтін» немесе «сенімді» сияқты жалпы сипаттамаларға ғана сенбей, өнімді бағалау үшін өлшенетін негіз береді.

Төмен қуатты жаяу жүргіншілер бағдаршамында торлы контурдың дизайны неге маңызды?

Жарықдиодты шам тақтасы жаяу жүргіншілер сигналының маңызды құрамдас бөліктерінің бірі болып табылады, себебі ол жарықдиодты шам моншақтарының электрлік жалғануын және жеке құрамдас сәтсіздікке ұшыраған кезде дисплейдің қалай әрекет ететінін анықтайды.

FAMA-ның төмен қуатты жаяу жүргіншілер бағдаршамы торлы схема дизайнын пайдаланады. Өнімнің дизайнына сәйкес, жеке жарықдиодты шам моншақтары істен шыққан кезде, қалған жарық диодты моншақтар жұмысын жалғастыра алатындай схема ақаулық нүктесін автоматты түрде оқшаулайды. Бұл локализацияланған жарық диоды сәтсіздігінің қалған шам жиектеріне әсер етуіне жол бермей, жалпы дисплей әсерін сақтауға арналған.

Бұл тәсіл әсіресе жаяу жүргіншілер сигналы қолданбаларына қатысты. Бос емес жолдың жанында орнатылған сигналға дереу техникалық қызмет көрсету үшін қол жеткізу әрдайым оңай бола бермейді. Ауыстыру техникалық қызмет көрсету персоналынан белсенді жолдың жанында жұмыс істеуді, тиісті қозғалысты басқаруды ұйымдастыруды немесе қолайлы жұмыс кезеңінде араласуды жоспарлауды талап етуі мүмкін.

Тор тізбегінің архитектурасында жеке жарық диодты ақаулық автоматты түрде бүкіл жарық диоды массивінің істен шығуына айналмай, локализацияланған электр ақауы ретінде қарастырылады.

Сатып алу тұрғысынан бұл тексеруге тұрарлық бірнеше тармақтарды жасайды:

• Ақаулық оқшаулау: жеке жарық диодты ақауын қалған жарық диоды тізбегінен электрлік оқшаулауға болады ма.

• Дисплей үздіксіздігі: қалған жарық диодтары жаяу жүргіншілерге арналған индикацияны қамтамасыз ете ме.

• Схема архитектурасы: жарық диодты тақта қарапайым серияға тәуелді құрылымға емес, локализацияланған ақауларға төзімділікке негізделген бе.

• Техникалық қызмет көрсету әсері: локализацияланған жарықдиодты ақаулық шамның толық тақтасын дереу ауыстыруды қажет ете ме.

• Далалық ақауларды жою: техникалық қызмет көрсету персоналы жарық диоды деңгейіндегі ақауларды драйверден немесе қуат көзінің ақауларынан ажырата алады ма.

Ақаулықты оқшаулаудың мақсаты сәтсіз жарық диоды көрінбейтін болады деп айту емес. Сәтсіз құрамдас ақаулық болып қалады. Инженерлік құндылығы оның электрлік әсерінің қалған жарықдиодты шам моншақтары жұмысын жалғастыру үшін қамтуы мүмкін.

Жол қозғалысын басқару бөлімі немесе көптеген қиылыстарды басқаратын мердігер үшін бұл айырмашылық маңызды. Сенімділік тек құрамдас бөліктердің ақауларының алдын алу ғана емес; ол сонымен қатар жеке құрамдас ақыр соңында істен шыққан кездегі салдарды бақылауды қамтиды.

Қуат көзі және тұрақты ток жетегі энергияны тұтынудан көбірек анықтайды

Төмен қуат өнімділігін тек жарық диодты қуатымен бағалауға болмайды. Қуат көзі және жарықдиодты драйвер электр қуатының түрлендіру және шам тақтасына жеткізілу жолын анықтайды.

FAMA-ның төмен қуатты жаяу жүргіншілер бағдаршамы 0,98 қуат коэффициентімен дербес жобаланған еуро стандартты қуат көзін пайдаланады. Өнім сонымен қатар жарық диодты массив үшін тұрақты жұмыс тогын сақтау үшін тұрақты ток жетек технологиясын пайдаланады.

Бұл спецификациялар электрлік өнімділіктің әртүрлі аспектілерін сипаттайды.

Қуат көзінің дизайны кіріс электр энергиясының жарықдиодты жүйе үшін қаншалықты тиімді түрленетініне әсер етеді. FAMA жариялаған техникалық сипаттамалары 200 мм нұсқадағы статикалық қызыл үшін 6 Вт, динамикалық жасыл үшін 5 Вт және статикалық жасыл үшін 5 Вт аспайтын шамның қуат тұтынуын көрсетеді. 300 мм нұсқасы үшін сәйкес сандар 7 Вт, 6 Вт және 6 Вт артық емес.

Бұл сандар сатып алушыға қолдау көрсетілмейтін пайыздық шағымға қарағанда пайдалырақ, себебі оларды сигнал бірліктерінің нақты саны мен жұмыс кестесіне негізделген жоба деңгейіндегі энергия есебіне қосуға болады.

Қуат факторын да дұрыс түсіну керек. 0,98-ге дейінгі қуат коэффициенті бағдаршам өзінің номиналды қуатының 2%-ын ғана тұтынатынын және 98% қуат үнемдейтінін білдірмейді. Ол тиісті жұмыс жағдайларындағы нақты қуат пен көрінетін қуат арасындағы қатынасты сипаттайды. Нақты электр қуатын тұтыну әлі де өнімнің жұмыс қуатына, жұмыс күйіне, сигнал уақытына және орнату санына байланысты бағалануы керек.

Неліктен тұрақты ток жетектері жарық диодты сигналдар үшін маңызды?

Жарық диодты шамдар жұмыс токына сезімтал, бұл токты басқаруды жарықдиодты драйвер дизайнының маңызды бөлігі етеді.

Тұрақты ток драйвері жұмыс тоғының басқарылатын реттеусіз ауытқуына мүмкіндік бермей, жарық диодты жүктемеге берілетін токты реттейді. Жаяу жүргіншілерге арналған бағдаршам үшін бұл жарықдиодты шам моншақтары үшін басқарылатын электрлік жұмыс жағдайын жасайды.

FAMA тұрақты ток жетекті төмен қуатты жаяу жүргіншілер бағдаршамының функционалдық ерекшелігі ретінде анықтайды және дизайн тұрақты жұмыс тогын сақтауға, жарық диодты қызмет мерзімін қолдауға және кейінгі техникалық қызмет көрсету талаптарын азайтуға арналғанын айтады. Жарияланған спецификацияда ≥100 000 сағаттық жарық диодты қызмет ету мерзімі көрсетілген.

100 000 сағаттық көрсеткішті толық бағдаршамдар жинағының техникалық қызмет көрсетусіз дәл сол кезеңде жұмыс істейтініне кепілдік емес, өндіруші көрсеткен жарықдиодты қызмет ету мерзімі ретінде түсіндіру керек. Қуат көзінің өнімділігі, жұмыс температурасы, орнату шарттары, қоршаған ортаға әсер ету және басқа құрамдастардың барлығы даланың нақты қызмет ету мерзіміне әсер етуі мүмкін.

Сондықтан сатып алушылар жарықдиодты шамдарды + драйвер + қуат көзі + жылу және қоршаған орта жағдайларын тек номиналды қызмет ету мерзіміне негізделген жарықдиодты шамдарды таңдаудың орнына бір электр жүйесі ретінде бағалауы керек.

THD және EMC: Неліктен қиылыста электрлік үйлесімділік маңызды?

Жаяу жүргіншілер бағдаршамы дербес жұмыс істемейді. Заманауи сигнализацияланған қиылысқа көлік құралдарының сигналдық бастиектері, жаяу жүргіншілер сигналдары, жол диспетчерлері, детекторлар, байланыс құралдары, кері санақ дисплейлері және басқа да электронды құрылғылар кіруі мүмкін.

Нәтижесінде электромагниттік үйлесімділікті толық бағдаршам жүйесінің бөлігі ретінде қарастыру қажет.

FAMA қуаттылығы төмен жаяу жүргіншілер бағдаршамы үшін THD мәнін 10%-дан төмен көрсетеді және өнімді электр желісіне және қиылыстағы басқа жабдыққа кедергілерді азайтуға арналған электромагниттік үйлесімділікке ие деп сипаттайды.

Толық гармоникалық бұрмалану маңызды, себебі сызықты емес электронды жүктемелер гармоникалық құрамдастарды ағымдағы толқын пішініне енгізуі мүмкін. Гармоникалық бұрмалануды басқару бірнеше электрондық құрылғылар бірдей қуат инфрақұрылымын ортақ пайдаланған кезде болжамды электр ортасына ықпал етеді.

Дегенмен, 10%-дан төмен THD бүкіл қиылыстың электромагниттік кедергілерден бос болатынына кепілдік ретінде түсіндірілмеуі керек. Жүйе деңгейіндегі EMC өнімділігіне қуат сапасы, сымдар, жерге қосу, орнату тәжірибесі, қосылған жабдық және жалпы электр жүйесінің сипаттамалары да әсер етеді.

Зияткерлік көлік жүйесінің интеграторы үшін бұл айырмашылық маңызды. Жаяу жүргіншілер сигналы үлкен жүйенің бір құрамдас бөлігі болып табылады. Оның қуат көзі және ЭМҮ сипаттамалары оқшауланған түрде бағаланбай, қозғалыс реттегішімен және басқа жабдықпен үйлесімді болуы керек.

Сондықтан қарым-қатынасты келесідей түсінуге болады:

Қуат көзі → Жарық диодты драйвер → Жарық диодты сұлба → Оптикалық дисплей → Қиылысу электр ортасы

Әрбір кезең келесіге әсер етеді. Техникалық жарамды жаяу жүргіншілер бағдаршамы қажетті визуалды индикацияны сақтай отырып, басқарылатын электр сипаттамаларын қамтамасыз етуі керек.

Нақты қиылыс қолданбалары үшін жаяу жүргіншілер бағдаршамының белгісін таңдау

Жаяу жүргіншілер бағдаршамының белгісі сыртқы түрі немесе номиналды өлшемі бойынша емес, қиылыстардың орналасуына және жаяу жүргіншілер өткелінің талаптарына сәйкес таңдалуы керек.

FAMA-ның төмен қуатты жаяу жүргіншілер бағдаршамы - жаяу жүргіншілер өткелдеріне қызмет көрсететін жол сигналын басқару қиылыстарына арналған екі блоктан тұратын жинақ. Оның шам өзегі шам тақтасын, линзаны, қуат көзін, шам тостағанын және онымен байланысты құрылымдық компоненттерді қамтиды. Жарияланған өнім ассортименті 200 мм және 300 мм жарық шығаратын бет конфигурацияларын қамтиды.

Әрбір компоненттің белгілі бір рөлі бар.

Шам тақтасы:
Шам тақтасы жарықдиодты шам моншақтарын алып жүреді және дисплейдің электрлік архитектурасын анықтайды. Оның схемасының дизайны ақауларды оқшаулауға және дисплей үздіксіздігіне тікелей әсер етеді.

Жарық диодты шам моншақтары:
Жарық диодты көзі жаяу индикаторының негізгі жарық шығысын анықтайды. Жарық диодты саны мен конфигурациясын оқшауланған сипаттама ретінде қарастырудың орнына қажетті оптикалық өнімділікпен бірге қарастыру қажет.

Объектив:
Объектив оптикалық құрылымның бір бөлігін құрайды және шығарылатын жарықтың жаяу жүргіншілер мен басқа жол пайдаланушыларға қалай көрсетілетініне әсер етеді.

Қуат көзі:
қуат көзі жарықдиодты жүйеге қажетті кіріс электр қуатын түрлендіреді және басқарады. Кіріс кернеуінің диапазоны, қуат тұтынуы, қуат коэффициенті және электрлік үйлесімділік жоба талаптарына сәйкес тексерілуі керек.

Шам тостаған және корпус құрылымы:
Құрылымдық құрамдас бөліктер ішкі оптикалық және электрлік элементтерді қорғайды және қолдайды. Материалды, тығыздауды, орнату конфигурациясы мен қоршаған ортаны қорғау талаптарын нақты жол бойындағы қолдануға сәйкес қарастыру керек.

Бұл құрамдас деңгейдегі бағалау әсіресе жаяу жүргіншілер бағдаршамының әртүрлі белгілерін салыстыру кезінде пайдалы. Әр түрлі жарық диодты схема құрылымдарын, драйвер технологияларын, қуат көздерін және ішкі орналасуларды пайдалану кезінде екі өнім сыртқы жағынан ұқсас болып көрінуі мүмкін.

Төмен қуатты жаяу жүргіншілерге арналған бағдаршамды таңдамас бұрын сатып алу топтары нені тексеруі керек?

Шетелдік бағдаршамдарды сатып алушылар мен жол инженерлік мердігерлері үшін техникалық сипаттама парағы өнімдерді өлшенетін критерийлер бойынша салыстыру үшін жеткілікті ақпаратты қамтамасыз етуі керек.

1. Шам қуатын тұтыну

Жалпы «төмен қуат» сипаттамасына сенудің орнына әртүрлі сигнал күйлері үшін қуат тұтынуды бөлек тексеріңіз. FAMA жариялаған 200 мм және 300 мм конфигурациялары статикалық қызыл, динамикалық жасыл және статикалық жасыл жұмыс үшін бөлек қуат шектеулерін қамтамасыз етеді.

2. Жарықдиодты схеманың архитектурасы

Жарық диодты шам моншақтарының бір-бірімен қалай қосылғанын және бір жарық диоды істен шыққанда не болатынын сұраңыз. Локализацияланған ақаулық оқшаулауы бар торлы схема дизайны жеке жарық диодты сәтсіздіктің электр әсерін шектей алады.

3. Тұрақты ток жетек

Жарық диодты драйвер басқарылатын тұрақты токты қамтамасыз ететінін және драйвердің қуат көзімен және жарық диодты тақтамен біріктірілгенін растаңыз.

4. Қуат факторы

Электрмен жабдықтауды бағалау кезінде өлшенетін электрлік параметр ретінде 0,98-ге дейінгі қуат коэффициентін пайдалануға болады. Бұл тәуелсіз энергияны үнемдеу пайызы ретінде емес, нақты шам қуатымен қатар қарастырылуы керек.

5. THD және EMC

Бірнеше электрондық құрылғыларды қамтитын қондырғылар үшін көрсетілген THD және EMC сипаттамаларын тексеріңіз. FAMA бұл төмен қуатты жаяу жүргіншілер бағдаршамы үшін THD мәнін 10%-дан төмен көрсетеді.

6. Экологиялық пайдалану шарттары

FAMA-ның өнімге арналған жарияланған техникалық сипаттамаларына -40°C-тан +80°C-қа дейінгі жұмыс температурасы диапазоны, 97% RH дейінгі салыстырмалы ылғалдылық және IP53 қорғау дәрежесі кіреді. Бұл спецификациялар аталған өнім конфигурациясына жатады және олар нақты жобаның қоршаған ортаны қорғау талаптарына сәйкес тексерілуі керек.

7. Техникалық қызмет көрсету талаптары

Сатып алушы жарық диодты ақаудан, драйвер ақауынан немесе қуат көзінің ақауынан кейін не болатынын қарастыруы керек. Ақаулықты оқшаулау жергілікті жарықдиодты ақаулықтың толық шам тақтасын дереу ауыстыруды қажет ететініне әсер етуі мүмкін.

8. Қиылысу интеграциясы

Сигнал белгіленген қозғалысты басқару жүйесі шеңберінде бағалануы керек. Соңғы таңдау алдында электр сипаттамалары, сигнал конфигурациясы, орнату әдісі, контроллер интерфейсі, қоршаған орта жағдайлары және техникалық қызмет көрсетуге рұқсаттың барлығын растау керек.

Төмен қуат ең аз қуатты таңдауды білдірмейді

Бағдаршамдарды сатып алу үшін ең төмен номиналды қуаты бар өнімді таңдау дұрыс тәсіл емес.

Жаяу жүргіншілер сигналы әлі де орнату ортасы үшін тиісті визуалды көрсеткішті қамтамасыз етуі керек. Сондықтан бағалау электр тұтынуды жарықдиодты конфигурациямен, оптикалық дизайнмен, сигнал өлшемімен, жұмыс күйімен, көру талаптарымен және қоршаған орта жағдайларымен байланыстыруы керек.

Мысалы, FAMA жариялаған Төмен қуатты жаяу жүргіншілер бағдаршамында әртүрлі жарық диодты шамалары мен қуат тұтыну сипаттамалары бар 200 мм және 300 мм конфигурациялары бар. 200 мм үлгісінде конфигурацияға байланысты 66 қызыл немесе 96 жасыл жарық диоды тізімі берілген, ал 300 мм үлгіде көрсетілген нұсқалар үшін 80 қызыл немесе 78 жасыл жарық диоды бар.

Бұл өнімді тек жалпы қуат бойынша салыстыру неге жаңылыстыруға болатындығын көрсетеді. Таңдалған конфигурация жобаның электр және техникалық қызмет көрсету талаптарына сәйкес келетін сигналды көрсетуді қамтамасыз ете ме деген дұрыс сұрақ.

Ауқымды жол жобалары үшін сатып алушылар содан кейін нақты номиналды қуатты, орнатылған қондырғылар санын, жұмыс уақытын және жобаның қызмет көрсету мерзімін пайдаланып күтілетін операциялық шығындарды есептей алады.

FAMA жаяу жүргіншілер сигналы мен интеллектуалды көлік жобаларына қалай қарайды

Yangzhou FAMA Intelligent Equipment Co.,Ltd. (FAMA) өзін саяхатты қауіпсіз және ақылды етуге бағытталған корпоративтік миссиясы бар интеграцияланған интеллектуалды көлік шешімдерінің жеткізушісі ретінде көрсетеді.

FAMA Traffic смарт сигналды басқару, ақылды қозғалыс қауіпсіздігі және 5G көп функционалды смарт тіректер бойынша шешімдерді ұсынады, сонымен қатар жол сигналының уақытын оңтайландыру, пайдалану және техникалық қызмет көрсету қызметтерін ұсынады.

Смарт сигналды басқару қолданбаларында FAMA трафикті және жаяу жүргіншілер ағынын бақылау және қозғалыс сигналын басқару стратегияларын қолдау үшін катушкалар, геомагнетизм, RFID, радар және визуалды идентификация сияқты технологияларды біріктіреді. Бұл кеңірек жүйе перспективасы жаяу жүргіншілер бағдаршамы оқшауланған шам ретінде емес, интеллектуалды қиылыс бөлігі ретінде орналастырылған кезде маңызды.

Өнімнің нақты конфигурацияларын қарап шығуды қажет ететін сатып алушылар үшін FAMA бағдаршам өнімдерінің ауқымын жаяу жүргіншілерге арналған бағдаршамдармен және басқа да бағдаршам құралдарымен қамтамасыз етеді. Оның жобалық портфолиосын компанияның трафик инфрақұрылымы тәжірибесін бағалау кезінде де қарауға болады.

FAMA - Қытайдағы бағдаршамдар индустриясындағы жетекші кәсіпорын

Төмен қуатты жаяу жүргіншілер бағдаршамы үшін маңызды сипаттамалар шамның қуатымен шектелмейді. Тор тізбегінің дизайны жеке жарықдиодты ақаулықтың қалай қамтылғанын анықтайды. Тұрақты ток жетекі жарық диодты жұмыс тогын басқарады. Қуат көзінің дизайны және қуат коэффициенті электрлік өнімділікке әсер етеді. THD және EMC сипаттамалары сигнал электрлік ортаны басқа қиылысатын жабдықпен бөліскенде маңызды болады. Шам тақтасы, жарықдиодты шам моншақтары, объектив, қуат көзі және шам тостаған бір толық өнім жинағы ретінде жұмыс істеуі керек.

Шетелдік бағдаршамдарды сатып алушылар, жол инженерлік мердігерлері, қозғалысты басқару бөлімдері және зияткерлік көлік жүйесінің интеграторлары үшін бұл параметрлер жаяу жүргіншілер бағдаршамының белгісін таңдауға практикалық негіз береді. «Энергияны үнемдеу» немесе «жоғары сапа» сияқты жалпы талаптарға сүйенудің орнына, сатып алу шешімдері өлшенетін электр сипаттамаларына, ақауларды жоюға арналған дизайнға, қоршаған ортаның техникалық сипаттамаларына, дисплей талаптарына және қызмет көрсету мерзіміне қатысты ойларға негізделуі мүмкін.
