Үйлестірілген қозғалыс сигналының контроллері мен қозғалыс сигналының контроллерінің шкафы қиылыстардың сенімділігін және ақауларды басқаруды қалай жақсартады

Бағдаршамдар инфрақұрылымы үздіксіз жұмыс істейді деп күтілуде, бірақ көптеген кәдімгі жүйелер әлі де қуат резервінде, кернеудің кернеуінен қорғауда, жабдықты бақылауда және ақауларды диагностикалауда практикалық шектеулерге тап болады. Жалғыз қуат көзі контроллерді жабдықтау үзілістеріне осал қалдыруы мүмкін. Найзағайдан қорғау жағдайды үздіксіз бақылауға емес, мерзімді қолмен тексеруге байланысты болуы мүмкін. Сонымен қатар, техникалық қызмет көрсету топтары шкафтың жұмыс жағдайларын көру мүмкіндігі шектеулі болуы мүмкін, ал әдеттегі шам ақауларын анықтау параллельді тізбектегі бір істен шыққан шамды анықтау үшін күресуі мүмкін.

Жол қозғалысын ұйымдастыру жөніндегі мердігерлер, жол органдары және интеллектуалды көлік жүйесі интеграторлары үшін бұл мәселелер жай ғана аппараттық мәселелер емес. Олар қиылысу мәселесін анықтау, диагностикалау және шешу қаншалықты жылдам болатынына тікелей әсер етеді. Дәл осы жерде үйлестірілген қозғалыс сигналының контроллері мен дұрыс біріктірілген қозғалыс сигналының контроллері шкафының үйлесімі маңызды болады.

FAMA компаниясының FM5000 сериялы қозғалыс сигналының контроллері орнатылған сигналды басқару функцияларын модульдік архитектурамен және осы операциялық талаптарға сай жасалған бірнеше бақылау және қорғау технологияларымен біріктіреді. Оның тәсілі тек сигнал уақытын және үйлестіруді ғана емес, сонымен қатар қуат үздіксіздігін, кернеудің жоғарылауын бақылауды, нақты уақыттағы күйдің көрінуін және шам ақауларының дәлірек локализациясын қамтиды.

Үйлестірілген қозғалыс сигналының контроллері: сигнал уақытынан көп

Үйлестірілген контроллер қызыл, сары және жасыл белгілердің тіркелген тізбегінен артық басқаруы керек. Күрделі қиылыста немесе үйлестірілген дәліздің бойында басқару жүйесі көлікті анықтауға, жаяу жүргіншілердің сұрауларына, төтенше жағдайлардың басымдылық талаптарына және күні бойы әртүрлі қозғалыс жоспарларына жауап беруі қажет болуы мүмкін.

FM5000 сериясы индуктивті басқаруды, адаптивті басқаруды, жаяу жүргіншілер өткелін қолдауды, төтенше жағдайдағы басымдылықты және көп кезеңді схемаларды қоса алғанда, бірнеше орнатылған басқару функцияларын қолдайды. Бұл функциялар контроллерге бір бекітілген уақыт стратегиясына сүйенбестен әртүрлі қозғалыс жағдайлары мен операциялық талаптарды қанағаттандыруға мүмкіндік береді. Оның модульдік дизайны сонымен қатар контроллердің басқару және бақылау функцияларын біріктіру үшін құрылымдық архитектураны қамтамасыз етеді.

Мысалы, тәуліктің әртүрлі кезеңдерінде қозғалыс сұранысы өзгеретін кезде көп кезеңдік схеманы қолдануға болады. Жаяу жүргіншілер өткелінің функцияларын жаяу жүргіншілер қозғалысын көлік фазаларымен қатар қарастыру қажет болғанда қосуға болады. Төтенше жағдайдағы басымдық қалыпты сигнал жұмысы басымдық талаптарын қанағаттандыру қажет болатын жағдайлар үшін арнайы басқару функциясын қамтамасыз етеді.

Сатып алу топтары үшін маңызды мәселе контроллердің «ақылды қозғалысты басқаруды» қолдайтыны ғана емес. Неғұрлым пайдалы сұрақтар - ол қанша сигнал арналары мен фазаларын өңдей алатыны, қандай басқару режимдерін қолдайтыны, оның сыртқы жүйелермен байланысы және шкафтың нақты жұмыс жағдайларына қалай көрінетіндігі.

FM5000 үлгісі XHJ-CW-GA-FM5001, мысалы, 48 арнаның стандартты конфигурациясы бар 96 сигнал арнасына дейін қолдау көрсетеді және әдепкі сыйымдылығы 16 фазасы бар 32 басқару фазасына дейін қолдау көрсетеді. Ол кірістірілген Linux операциялық жүйесі бар 32 биттік процессорды пайдаланады және екі RJ45, үш RS232 және бір RS485 байланыс интерфейсін қамтамасыз етеді.

Контроллердің үздіксіз жұмысы үшін қос қуат көзі

Қуат үздіксіздігі тәулік бойы жұмыс істейтін контроллер үшін тағы бір практикалық мәселе болып табылады.

FM5000 автоматты ауыспалы механизмі бар қос қуат көзін басқару жүйесін қамтиды. FAMA өнімінің сипаттамасына сәйкес жүйе екі қуат көзі арасында әр 12 сағат сайын ауысады. Электр қуатының үзілуі орын алса, ол нақты уақыт режимінде орталық платформаға ақау туралы хабарлау кезінде резервтік қуат көзіне ауысады.

Бұл құрылымның мәні тек екі қуат көзінің болуы емес. Контроллер қуат көзін ауыстыруды, сақтық көшірме жұмысын және ақау туралы хабарлауды бір жұмыс механизміне біріктіреді. Жол қозғалысын басқару бөлімі үшін бұл бір жабдықтау қолжетімсіз болғанда қосымша үздіксіздік деңгейін қамтамасыз ете алады.

Бұл, әсіресе, ақауларды жою үшін қиылысқа кіру ыңғайсыз немесе контроллердің үздіксіз жұмысы жобаның маңызды талабы болып табылатын жобаларға арналған қозғалыс сигналының контроллері шкафын бағалау кезінде маңызды.

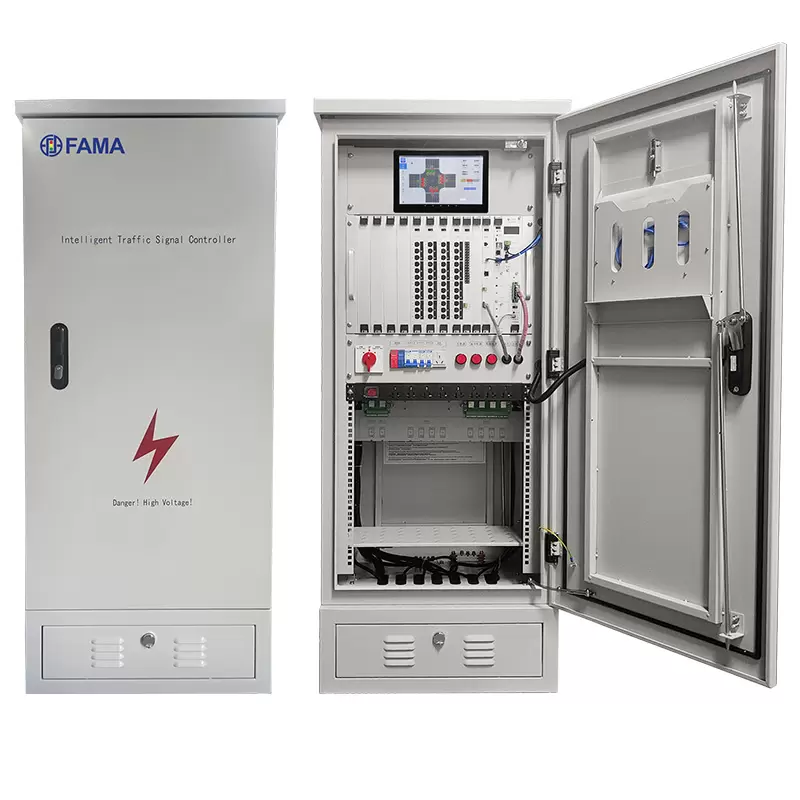

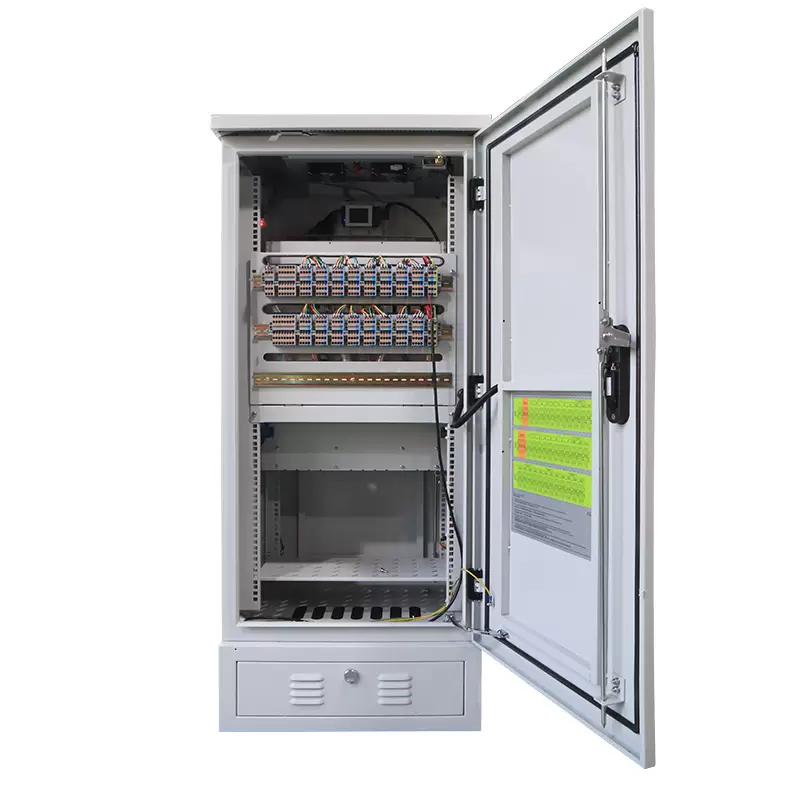

Қозғалыс сигналын басқару кабинетіне не біріктірілуі керек?

Бағдаршамдық шкафты контроллері бар металл корпус емес, операциялық жүйе ретінде бағалау керек.

Жобаны сатып алу үшін шкафта контроллерді және қиылысуға қажетті басқару, қуат, қорғаныс, байланыс және бақылау функцияларын орналастыру қажет. FM5000 корпусы 630 × 500 × 1520 мм, жұмыс кернеуінің айнымалы ток 85–264 В / 47–63 Гц диапазонында, жұмыс температурасының диапазоны -40°C пен +80°C, салыстырмалы ылғалдылық ≤95% RH және IP55 қорғауында көрсетілген.

Контроллер сонымен қатар бір арнаға 3А жетек тогын, бір арнаға 160А асқын импульстік токты, ≥20МΩ оқшаулау кедергісін және ≤50Вт күту режимінде құрылғының қуат тұтынуын көрсетеді. Бұл жобаның фазалық санымен, сигнал арнасының талаптарымен, байланыс архитектурасымен, қоршаған орта жағдайларымен және шкаф конфигурациясымен қатар қарастырылуы тиіс техникалық параметрлер түрлері.

Нақты уақыттағы кабинет ақпараты сайттың көрінуін жақсартады

FM5000 ерекшелігінің бірі оның көп экранды ақпаратты көрсету жүйесі болып табылады.

Негізгі басқару тақтасы температураны, ылғалдылықты, қуат тұтынуды, кернеуді, IP мекенжайын және ағымдағы сигналды шығару схемасын қамтитын 12-ден астам негізгі жұмыс көрсеткіштерін көрсетеді. Бүйірлік панель қиылыстағы ағымдағы басқару стратегиясын визуализациялайтын OLED трафикті модельдеу дисплейін біріктіреді. Қосымша сенсорлық экран интерфейсі сыртқы құрылғыны қажет етпей-ақ, арнайы тапсырманы белсендіру және схеманы дәл баптау сияқты операциялар үшін ендірілген веб-қатынауды қамтамасыз ете алады.

Бұл техникалық қызмет көрсету персоналының кабинетпен өзара әрекеттесу жолын өзгертеді.

Негізгі жұмыс жағдайларын анықтау үшін бөлек жабдықты қосу арқылы ақаулықтарды жоюды бастаудың орнына қызметкерлер маңызды жүйелік ақпаратты тікелей шкаф интерфейсінен ала алады. OLED симуляциясы сонымен қатар ағымдағы басқару стратегиясының көрнекі көрінісін қамтамасыз етеді, ол техниктерге қиылыста контроллердің нақты не істеп жатқанын түсінуге көмектеседі.

Әртүрлі операциялық интерфейстерді қажет ететін жобалар үшін FAMA сонымен қатар интерфейс пен функцияларды тұтынушы талаптарына сәйкес теңшеуге болатынын айтады.

Қозғалыс сигналының контроллері шам ақауларын қалай анықтайды?

Бірнеше сигнал шамдары параллель қосылған кезде шам ақауларын анықтау қиындай түседі. Кәдімгі коммутатор күйі тәсілі тізбектің күй өзгергенін анықтауы мүмкін, бірақ ол қандай жеке шамның істен шыққанын анықтау үшін жеткілікті ақпаратты қамтамасыз ете алмайды.

FM5000 кернеудің, токтың және қуаттың динамикалық негізгі сызығын талдау арқылы басқа тәсілді қолданады.

Жүйе қалыптан тыс өзгерісті анықтаған кезде, ол бір тізбектегі жеке шамның істен шығуын анықтай алады, ақаулы сигнал шамының орнын бірнеше секунд ішінде тауып, ақау туралы орталық платформаға хабарлайды. Бұл әсіресе сәтсіз шамды қолмен анықтау қиылысында қосымша тексеруді қажет ететін көп шамды параллельді конфигурацияларға қатысты.

Техникалық қызмет көрсету тұрғысынан ақаулықты дәл локализациялау маңызды, себебі техникалық қызмет көрсету міндеті «тізбекте ақау бар екенін табу» ғана емес. Тәжірибелік мақсат – тиісті құрамдас бөлікті тексеруге немесе ауыстыруға болатындай ақаудың қай жерде екенін анықтау.

FAMA бұл шамдар тобының ақауларын анықтау технологиясы техникалық қызмет көрсету тиімділігін 300%-дан астамға жақсарта алатынын айтады. Бұл көрсеткіш әрбір бағдаршам жобасы үшін әмбебап техникалық қызмет көрсету көрсеткіші ретінде қарастырылмай, оның ақауларды анықтау қолданбасы үшін FAMA ұсынған контекстте нақты түсінілуі керек.

Ток соғу оқиғаларын жазу қозғалыс сигналдары шкафына техникалық қызмет көрсетуге қалай көмектеседі?

Найзағай мен тордың шамадан тыс кернеуі техникалық қызмет көрсетудің тағы бір қиындығын тудырады. Дәстүрлі қорғанысты басқару көбінесе мерзімді тексеруге байланысты болуы мүмкін, бұл тексерулер арасында кернеудің кернеуінен қорғау құрылғысының қаншалықты стресске ұшырағанын анықтауды қиындатады.

FM5000 кірістірілген кернеу оқиғаларын жазу құрылғысын біріктіреді. Ол электр желісіндегі найзағай соғуының жиілігі мен қарқындылығын бақылайды және жазылған ақпаратты найзағай сөндіргішінің тозу үрдісін болжау үшін пайдаланады. Жүйе қорғаныс құрылғысы қиын жағдайға жеткенге дейін ауыстыру туралы ескерту бере алады.

Бұл тәсіл техникалық қызмет көрсетудің бір бөлігін мерзімді физикалық тексеруден жағдайға негізделген бақылауға ауыстырады.

FAMA бұл технология 1000 қиылыстардың эталоны негізінде жыл сайынғы техникалық қызмет көрсету шығындарын 60%-ға азайта алатынын айтады. Бұл өндіруші ұсынатын нақты эталон және әрбір жоба үшін кепілдік берілген үнемдеу ретінде түсіндірілмеуі керек.

Көптеген қиылыстарды басқаратын инфрақұрылым иелері үшін негізгі тұжырымдама әсіресе өзекті болып табылады: техникалық қызмет көрсету топтары тек әдеттегі тексеру кестелеріне сенудің орнына ескерту жасаған жабдыққа басымдық бере алады.

Қозғалыс сигналының контроллері техникалық қызмет көрсету жұмысын қалай азайта алады?

Заманауи контроллердің техникалық қызмет көрсету құны бір ғана мүмкіндіктен туындамайды. Ол ақпараттың бірнеше қабаттарының қосылуынан туындайды.

FM5000 нақты уақыттағы жұмыс параметрлерін, қуат ақауы туралы есеп беруді, кернеудің жоғарылауын жазуды, жұмыс туралы визуалды ақпаратты және шам ақауларын локализациялауды біріктіреді. Бұл техникалық қызмет көрсету персоналына контроллер мен шкафтың өзінен бірнеше түрлі ақпарат береді.

Әдеттегі ақауларды жою ретін қарастырыңыз. Егер шкаф бір қуат көзін жоғалтса, контроллер резервтік қуат көзіне ауысып, ақау туралы хабарлай алады. Қуат жүйесінде кернеудің жоғарылауы оқиғалары орын алса, ендірілген жазу құрылғысы қорғаныс күйін бағалау үшін ақпаратты сақтай алады. Егер қиылыста шам ақауы пайда болса, кернеу, ток және қуатты талдау зақымдалған шамды анықтауға көмектеседі. Сонымен қатар, шкафтың дисплейі температура, ылғалдылық, кернеу, қуат тұтыну және белсенді сигнал схемасы сияқты жұмыс ақпаратын береді.

Нәтиже - ақпаратқа негізделген техникалық қызмет көрсету процесі. Әрбір қалыптан тыс қиылысу жағдайын жеке қолмен тексеру тапсырмасы ретінде қарастырудың орнына, техникалық қызмет көрсету тобы учаскеде әрекет ету алдында мәселені тарылту үшін контроллердің хабарланған ақпаратын пайдалана алады.

Бұл ерекшелік ауқымды көлік инфрақұрылымы үшін маңызды. Қажетсіз далалық зерттеулерді азайту әрбір ақаулықты қашықтан шешуге болады деп айтумен бірдей емес. Керісінше, жақсырақ бақылау техникалық қызмет көрсету персоналына тексеру керек нәрселер туралы дәлірек ақпаратпен қиылысқа жетуге көмектеседі.

Үйлестірілген қозғалыс сигналының контроллері қалай жұмыс істейді?

Үйлестірілген қозғалыс сигналының контроллері әртүрлі сигнал фазалары мен жұмыс жоспарлары арасындағы қатынастарды басқару кезінде бағдарламаланған сигналды басқару логикасын орындайды. Конфигурацияланған жүйеге байланысты басқару анықтауды, жаяу жүргіншілердің сұрауларын, бейімделу стратегияларын, төтенше жағдайдағы басымдылықты және әртүрлі уақыт схемаларын қамтуы мүмкін.

FM5000 модульдік архитектураны және біріктірілген бақылау технологияларын қоса отырып, осы кәдімгі үйлестірілген басқару функцияларын сақтайды. Ол көрсетілген FM5001 конфигурациясында 32 басқару фазасына және 96 сигнал арнасына дейін қолдау көрсетеді, бұл жоба инженерлеріне контроллерді қиылысу дизайнымен сәйкестендіру кезінде ескеретін нақты сыйымдылық сандарын береді.

Сондықтан жоба инженері үшін дұрыс бағалау тек жалпы «ақылды контроллер» сипаттамасына негізделген контроллерді таңдаудан гөрі қиылыстың нақты фазалық диаграммасынан, сигнал арнасына қойылатын талаптардан, анықтау стратегиясынан, үйлестіру талаптарынан, байланыс интерфейстерінен, қоршаған орта жағдайларынан және шкаф конфигурациясынан басталады.

Қозғалыс сигналын басқару кабинетінде не іздеуім керек?

Сатып алу спецификациясы кем дегенде бес бағытты қарастыруы керек: басқару қабілеті, қуат үздіксіздігі, қорғау және қоршаған ортаның өнімділігі, бақылау мүмкіндігі және ақауларды диагностикалау.

Контроллердің өзі үшін FM5001 спецификациясы 96 максималды сигнал арнасы, 32 максималды басқару фазасы, айнымалы ток 85–264 В жұмысы, -40°C және +80°C жұмыс температурасы, IP55 қорғанысы және бірнеше байланыс интерфейстері сияқты өлшенетін сілтемелерді қамтамасыз етеді.

Шкаф пен техникалық қызмет көрсету жүйесі үшін сатып алушылар жұмыс параметрлерін жергілікті түрде көруге болатынын, қалыптан тыс қуат жағдайлары туралы хабарланғанын, кернеуден қорғау күйін бақылауға болатынын және шам ақауларын тізбек деңгейінде жай ғана анықтаудың орнына локализациялауға болатынын тексеруі керек.

Бұл талаптар қозғалысты басқару органы немесе жүйелік интегратор жалғыз оқшауланған орнатуға емес, бірнеше қиылысқа жауапты болған кезде маңыздырақ болады.

Неліктен контроллер мен кабинетті бір жүйе ретінде бағалау керек?

Егер жобаның мақсаты ұзақ мерзімді жұмыс сенімділігін қамтыса, үйлестірілген қозғалыс сигналының контроллері және қозғалыс сигналының контроллері шкафы тәуелсіз бағаланбауы керек.

Контроллер сигнал фазалары, үйлестіру стратегиялары, жаяу жүргіншілер талаптары, төтенше жағдайлар басымдықтары және уақыт схемалары қалай орындалатынын анықтайды. Шкаф сол контроллер жұмыс істейтін физикалық және электрлік ортаны қамтамасыз етеді, ал қуатты басқару, қорғау, бақылау, байланыс және ақаулар туралы есеп беру жүйені уақыт ішінде қаншалықты тиімді ұстауға болатындығын анықтайды.

FM5000 тәсілі бұл элементтерді басқарудың модульдік архитектурасы, қосарлы қуат көзінің жұмысы, кернеудің жоғарылауын жазу, көп экранды күй визуализациясы және динамикалық шам ақауларын анықтау арқылы біріктіреді. Бұл функциялар жабдықтың өмірлік циклінің әртүрлі нүктелерін қарастырады: бақылау, үздіксіздік, қорғау, көріну, диагностика және техникалық қызмет көрсету.

FAMA-ның кеңірек бағдаршамдар портфолиосы үйлестірілген, бір нүктелі, желілік, жаяу жүргіншілерге арналған өткел және сымсыз жол сигнал контроллерлерін қамтиды, ал оның жобалық портфолиосы Оңтүстік Америка, Азия, Солтүстік Америка, Еуропа және Африка сияқты аймақтардағы жол сигналдарының жобаларын қамтиды.

FAMA - Қытайдағы бағдаршамдар индустриясындағы жетекші кәсіпорын

Жеке контроллерден гөрі толық бағдаршамдық шешімді бағалайтын сатып алушылар үшін FAMA өнім портфолиосында көлік бағдаршамдары, жаяу жүргіншілер және велосипед сигналдары, кері санаққа қатысты өнімдер және басқа да бағдаршам құралдарымен қатар бағдаршам бақылаушылары бар. Оның жобалық портфолиосы сонымен қатар әртүрлі трафик инфрақұрылымы қолданбалары бойынша компания тәжірибесін түсіну үшін анықтама бере алады.

Сатып алу топтары үшін негізгі мәселе, сайып келгенде, контроллердің спецификация парағында көбірек функциялары бар ма емес. Бұл функциялар орнатудан кейін маңызды болатын операциялық мәселелерді шеше ме: үйлестірілген сигналды басқаруды қолдау, қуат ауытқулары арқылы жүйенің жұмысын сақтау, нақты уақытта шкаф жағдайын түсіну, қорғаныс құрылғысының нашарлауын анықтау және жеке шам ақауларын дәлірек табу.

Бұл координацияланған қозғалыс сигналын басқару құралы мен қозғалыс сигналын басқарушы шкафын екі тәуелсіз аппараттық құрал ретінде емес, қозғалысты басқарудың біріктірілген жүйесі ретінде бағалаудың практикалық мәні.
