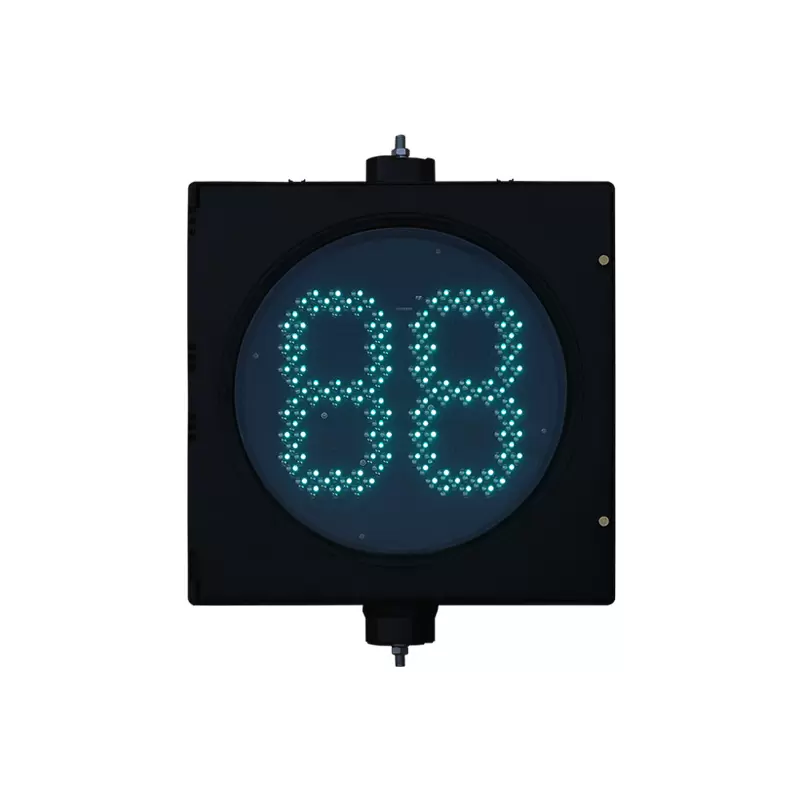

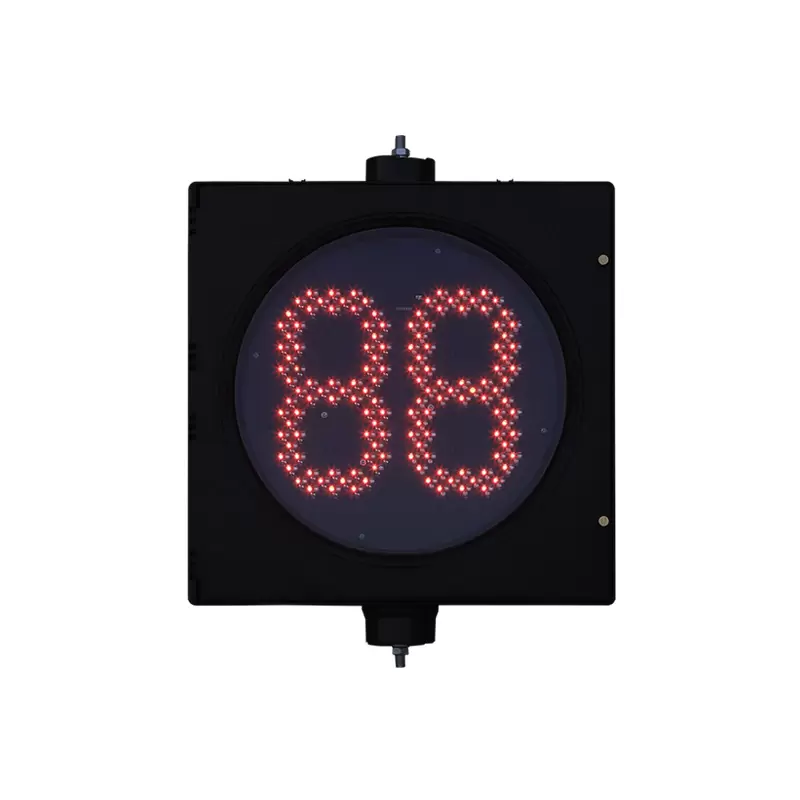

Сегмент түрі кері санақ бағдаршам: сенімді синхрондау және қозғалыс сигналының жобалары үшін жүйенің үйлесімділігі

Кері санақ бағдаршамы көрсетілген сан бағдаршамның нақты фазасына сәйкес келгенде ғана пайдалы болады. Нақты жол жобаларында бұл талап жай ғана жарық диодты дисплейді орнатудан гөрі көп талап етеді. Әр түрлі қиылыстарда әртүрлі бағдаршамдар реттегіштері қолданылуы мүмкін, кіріс кернеуінің жағдайлары әртүрлі болуы мүмкін және сыртқы жабдық электр кедергілеріне, найзағайға және кернеудің жоғарылауына ұшырауы мүмкін. Кері санақ құрылғысы контроллер сигналын дұрыс тани алмаса немесе синхрондауды сақтай алмаса, қосымша іске қосу жұмыстары мен қайталанатын техникалық қызмет көрсету тез арада мәселеге айналуы мүмкін.

Бағдаршамдық мердігерлер, жүйелік интеграторлар, жол жобаларын сатып алу топтары және техникалық қызмет көрсету инженерлері үшін маңыздырақ мәселе кері санақ таймерінің көрінуі ғана емес. Бұл құрылғының қолданыстағы қозғалыс сигналын басқару жүйесімен сенімді түрде интеграциялануы, әртүрлі электрлік жағдайлардағы сигнал өзгерістерін анықтауы, синхрондалған кері санақ жұмысын қамтамасыз ету және ұзақ мерзімді сыртқы орналастыру кезінде қызмет көрсете алатындығы.

FAMA - Қытайдағы бағдаршамдар индустриясының жетекші кәсіпорны әртүрлі жоба талаптары үшін бағдаршам жабдықтары мен интеллектуалды көлік шешімдерін ұсынады. Оның сегмент түріндегі кері санақ бағдаршамы сегментті жарықдиодты дисплейді сигнал корпусына біріктіреді және әртүрлі қозғалыс сигналын басқару қиылыстарында пайдалануға арналған. Өнім бейімделген жұмыс режимдерін, бейімделген кері санақты анықтауды, асқын кернеуден қорғауды және орнату және техникалық қызмет көрсету кезінде кездесетін бірнеше практикалық мәселелерді шешу үшін компьютерге негізделген қашықтан конфигурацияны біріктіреді.

Неліктен жүйенің үйлесімділігі дисплей өнімділігінен маңыздырақ

Сегменттік кері санақ бағдаршамы бағдаршам жүйесінен тәуелсіз жұмыс істемейді. Оның кері санақ ақпараты бағдаршам бақылаушысы басқаратын сигнал фазасына сәйкес келуі керек. Бұл кері санақ құрылғысы мен контроллер арасындағы интерфейсті жобаны қолдану кезіндегі маңызды мәселелердің біріне айналдырады.

Әртүрлі қозғалыс сигналдары жүйелері әртүрлі сигнал шығыс сипаттамаларын немесе басқару әдістерін қолдануы мүмкін. Тек бір тіркелген анықтау әдісіне негізделген кері санақ құрылғысы басқа жобада орнатылған кезде қосымша реттеуді қажет етуі мүмкін. Бұл, әсіресе, мердігерлерге толық басқару жүйесін ауыстырудың орнына бар контроллерді сақтау қажет болуы мүмкін жолдарды жаңарту жобалары үшін өзекті болады.

FAMA-ның сегмент түріндегі кері санақ бағдаршамы негізгі ішкі және халықаралық бағдаршамдарды басқару жүйелерімен үйлесімділік үшін үш бейімделгіш жұмыс режимімен жасалған. Өндірушінің өнімі туралы ақпарат негізгі ішкі және халықаралық бағдаршамдарды басқару жүйелерінің 99%-дан астамымен үйлесімділігін көрсетеді. Өнім үшін тізімделген қолжетімді жұмыс режимдері өнім конфигурациясына байланысты үйрену, іске қосу, байланыс және үйлесімді режимдерді қамтиды.

Мердігер үшін бейімделудің бұл түрі іске қосу алдында талап етілетін контроллерге тән модификация көлемін азайта алады. Әрбір қиылысты мүлдем жаңа электр интерфейсі ретінде қарастырудың орнына, жоба командасы сигналды басқарудың қолданыстағы тәртібіне сәйкес сәйкес жұмыс режимін таңдай алады.

Бұл жоба әртүрлі жабдық конфигурациялары бар бірнеше қиылыстарды қамтитын кезде әсіресе пайдалы. Орнатылған контроллер ортасы неғұрлым әртүрлі болса, сигналды тану икемділігі соғұрлым құнды болады.

Бағдаршамның кері санақ таймері қалай жұмыс істейді?

Бағдаршамның кері санақ таймері бағдаршамның күйімен байланысты ақпаратты алады және сол ақпаратты жарық диодты сегмент құрылымы арқылы көрсетілетін сандық кері санаққа түрлендіреді. Критикалық процесс жай сандық көрсету емес; құрылғы тиісті сигнал күйін дұрыс анықтауы және кері санақ қашан басталуы, жалғасуы, өзгеруі немесе тоқтауы керек екенін анықтауы керек.

Практикалық тұрғыдан алғанда, контроллер сигнал жағдайын қамтамасыз етеді, ал кері санақ блогы сәйкес кірісті түсіндіреді және сегменттік дисплейді басқарады. Бұл процестің сапасы сигналды анықтауға, кіріс кернеуіне бейімделуге, жұмыс шектеріне және таңдалған жұмыс режиміне байланысты.

FAMA сегмент түріндегі кері санақ бағдаршамы адаптивті анықтау мүмкіндігі бар патенттелген кері санақты анықтау тізбегін пайдаланады. Өнім туралы ақпаратқа сәйкес, схема кіріс кернеу деңгейлеріне автоматты түрде сәйкес келеді, жұмыс шектерін динамикалық түрде реттей алады және сыртқы электр кедергілерін сүзеді. Бұл функциялар әртүрлі қуат орталарында тұрақты және синхрондалған жұмысты қолдауға арналған.

Бұл айырмашылық кері санақ таймерін бағалау кезінде маңызды. Техникалық тұрғыдан қолайлы құрылғы тек сандарды көрсетпеуі керек; ол трафик диспетчерінің нақты нені басқарып отырғанын сенімді түрде анықтауы керек.

Кері санақ бағдаршамдары бағдаршамдармен қалай синхрондалады?

Синхрондау қозғалысты басқару жүйесі берген сигнал ақпаратын дұрыс тануға және сәйкес сигнал фазасына сәйкес кері санақты сақтауға байланысты.

Кері санақ құрылғысы кірісті қате анықтаса, LED дисплейі қалыпты жұмыс істеп тұрған кезде де көрінетін кері санақ қатесі орын алуы мүмкін. Мысалы, электрлік кедергі немесе жарамсыз анықтау шегі сигналды тануға әсер етуі мүмкін. Сол сияқты, тіркелген анықтау әдісі әртүрлі контроллер немесе кернеу жағдайларында дәйекті орындалмауы мүмкін.

Бейімделетін анықтау кері санақ тізбегіне кіріс кернеуіндегі өзгерістерге жауап беруге және оның жұмыс шегін реттеуге мүмкіндік беру арқылы бұл мәселені шешеді. Бұл құрылғыға қажетті сигналды қажетсіз электр кедергілерінен ажыратуға көмектеседі.

Сондықтан қозғалысты жобалау жобалары үшін синхрондау қарапайым дисплей спецификациясы ретінде емес, контроллердің шығысын, электр кірісін, анықтау тізбегін, жұмыс режимін және кері санақ логикасын қамтитын жүйе деңгейіндегі функция ретінде бағалануы керек.

Бағдаршамның кері санақ таймері қаншалықты дәл?

Сандық дисплей ажыратымдылығы мен синхрондау дәлдігі арасында маңызды айырмашылық бар. Кері санақ таймері жеке секундтарды анық көрсете алады, бірақ бұл оның кері санағының бағдаршам контроллерімен синхрондалған күйінде қалатынын өздігінен дәлелдемейді.

Осы себепті жоба топтары жабдықтың контроллер сигналын қалай анықтайтынын, оның кіріс кернеуіне қалай бейімделетінін, шекті мәндер қалай орнатылғанын және электр кедергілерін қалай өңдейтінін тексеруі керек. FAMA жариялаған өнім ақпараты қолдау көрсетілмейтін сандық кері санақ қатесіне төзімділікті қамтамасыз етудің орнына адаптивті сигналды анықтауға және синхрондауға бағытталған.

Бұл нақты қиылыс үшін кері санақ жабдығын бағалаудың тиімді жолы, себебі практикалық мақсат дерексіз уақыт көрсеткіші емес. Мақсат - жұмыс барысындағы бағдаршамның күйіне сенімді түрде сәйкес келуі үшін көрсетілген қалған уақыт.

Бейімделетін анықтау орнату сенімділігін қалай жақсартады

Кіріс кернеуі сигналды анықтауға әсер ететін практикалық айнымалылардың бірі болып табылады. Анықтау шегі бекітілген болса және нақты электрлік жағдайлар күтілетін диапазоннан өзгеше болса, кері санақ тізбегі іске қосу кезінде қолмен реттеуді қажет етуі мүмкін.

FAMA дизайны кіріс кернеу деңгейлеріне автоматты түрде сәйкес келеді және жұмыс шектерін динамикалық түрде реттейді. Ол сондай-ақ сыртқы электрлік кедергілерге арналған сүзуді қамтиды. Бұл кері санақ құрылғысына инженерлік топтың әрбір орнату үшін анықтау нүктесін қолмен қайта анықтауын талап етпей, әртүрлі қуат жағдайларын орналастыруға мүмкіндік береді.

Өнімнің тізімделген қорап үлгілері үшін жарияланған жұмыс кернеуінің сипаттамасы 47–63 Гц жиілікте айнымалы ток 85–264 В. Үлгіге байланысты жарияланған кері санақ дисплей ауқымдары 0–9 секундтан 0–999 секундқа дейін созылады. Бұл өнімге тән спецификациялар және олар әрбір кері санақ конфигурациясы үшін әмбебап мәндер ретінде қарастырылмай, нақты жоба талаптарына сәйкес келуі керек.

Жүйелік интеграторлар үшін бұл айырмашылық маңызды. Жоба нақты контроллердің шығысын, электр интерфейсін, қажетті кері санақ ауқымын және орналастыру алдында жұмыс режимін растауы керек.

Бағдаршам сигналдарының кері санақ таймерлері электр кедергілерін қалай өңдейді?

Бағдаршам жабдығы көшеде жұмыс істейді және электр тогының бұзылуына ұшырауы мүмкін. Егер анықтау тізбегі жоспарланған кірісті қажетсіз электр сигналдарынан сәйкесінше ажырата алмаса, сыртқы кедергі сигналды анықтауға әсер етуі мүмкін.

Сегмент түріндегі кері санақ бағдаршамы сыртқы электрлік кедергілерді сүзумен бірге адаптивті анықтауды пайдаланады. Бұл тәсіл сигналды тану тұрақтылығын жақсартуға арналған, сондықтан сенімді кері санақ синхрондауға қолдау көрсетеді.

Қорғау стратегиясы сигналды анықтауда тоқтамайды. FAMA өнімі қуат кірісінде де, байланыс интерфейстерінде де асқын кернеуден қорғауды қамтамасыз етеді. Өндірушінің жарияланған ақпаратына сәйкес, бұл қосарлы қорғаныс найзағай мен жоғары вольтты кернеулерден туындаған зақымдарды азайтуға, жабдықтың тұрақтылығын жақсартуға және істен шығу мен техникалық қызмет көрсету талаптарын азайтуға арналған. Өндіруші техникалық қызмет көрсету шығындарын 50%-дан астамға азайтуға болатынын айтады; бұл көрсеткішті әрбір жоба немесе операциялық орта үшін кепілдік берілген нәтиже емес, өндіруші көрсеткен өнім пайдасы ретінде түсіну керек.

Жол жобалары үшін екі интерфейсті де қорғау маңызды, себебі ток кернеуіне байланысты ақау тек негізгі қуат көзінен туындауы міндетті емес. Байланыс интерфейстері сонымен қатар жалғанған жабдыққа электрлік кедергілердің жолын көрсете алады.

Қала қиылыстарында және жолдарды жаңарту жобаларында қолдану

Қаланың жаңа қиылысында кері санақ бағдаршамын жалпы сигналдық жабдық жиынтығының бөлігі ретінде таңдауға болады. Алайда, жөндеу жобасында жағдай күрделірек болуы мүмкін, себебі бар контроллерлер, сымдар, сигнал фазалары және далалық жабдық жұмыста қалуы мүмкін.

Дәл осы жерде бейімделген жұмыс режимдері ерекше құнды болады. Әртүрлі жұмыс тәсілдеріне қолдау көрсете алатын кері санақ құрылғысы жобаға қатысты аппараттық құралдарды өзгерту және қайталап іске қосу қажеттілігін азайтады.

Бірнеше қиылыстарды қамтитын жобаларға да бірдей қарау қолданылады. Мердігерге жабдықты әртүрлі контроллер конфигурациялары бар орындарда орналастыру қажет болуы мүмкін. Үлкен үйлесімділік жабдықты стандарттауды жеңілдете отырып, инженерлік топқа нақты қиылысуға сәйкес жеке құрылғыларды конфигурациялауға мүмкіндік береді.

FAMA жобалық портфолиосы Оңтүстік Америка мен Азиядағы жобаларды қоса алғанда, әртүрлі бағдаршамдық қолданбалар мен нарықтардағы тәжірибені көрсетеді. Оның жарияланған жобаларының мысалдарына Чили, Перу, Бразилия, Аргентина, Колумбия, Парагвай, Эквадор, Уругвай, Шри-Ланка, Филиппин, Таиланд, Үндістан, Индонезия және басқа нарықтардағы бағдаршам жобалары кіреді.

Мысалы, FAMA-ның Перудағы жарықдиодты бағдаршам жобасы жобаны жеткізудің бір бөлігі ретінде бағдаршамдарды, күн жүйесін, сымсыз контроллерлерді және тіректерді қамтыды. Бұл кері санақ пен сигналдық жабдық оқшауланған өнімдер ретінде емес, біріктірілген трафик инфрақұрылымының бөлігі ретінде жұмыс істеуі қажет болатын кеңірек жоба контекстін көрсетеді.

Кері санақ бағдаршамдары техникалық қызмет көрсету талаптарын азайта ала ма?

Техникалық қызмет көрсету талаптары жарықдиодтың қызмет ету мерзімінен жоғарырақ әсер етеді. Сигнал үйлесімділігі, электрлік қорғаныс, параметрді реттеу, құрамдас бөліктерге қол жетімділік және ақауларды орнында жою қажеттілігі барлығы техникалық қызмет көрсетудің жалпы жүктемесіне әсер етуі мүмкін.

FAMA сегмент түріндегі кері санақ бағдаршамы бұл аймақтарды адаптивті сигналды анықтау, бірнеше жұмыс режимдері, қос кернеуден қорғау және қашықтан конфигурациялау арқылы бағыттайды. Өнім сонымен қатар -40°C пен +80°C жұмыс температурасының диапазонымен, IP55 қорғанысымен және тізімделген қорап түріндегі үлгілер үшін жарық диодты қызмет ету мерзімі кемінде 100 000 сағатпен сипатталған.

Бұл сипаттамалар бірге қарастырылуы керек. Жарық диодының ұзақ қызмет ету мерзімі пайдалы, бірақ ол контроллердің үйлеспеуінен немесе электр тогының зақымдалуынан туындаған техникалық қызмет көрсетуді жоймайды. Сол сияқты, асқын кернеуден қорғау электр тогының ақаулары қаупін азайтады, бірақ ол дұрыс орнатуды және жоба деңгейіндегі электрлік қорғанысты алмастырмайды.

Сондықтан неғұрлым маңызды техникалық қызмет көрсетуді бағалау бүкіл жұмыс тізбегін қарастырады: сигнал кірісі → анықтау → кері санақты синхрондау → электрлік қорғаныс → конфигурация → өріске техникалық қызмет көрсету.

Қашықтағы конфигурация және оның жобаны орналастыру кезіндегі мәні

Үлкен бағдаршамдар жобалары әрбір параметрді өзгерту инженердің қиылысқа баруын талап еткенде техникалық қызмет көрсету мәселесін тудыруы мүмкін.

Сегмент түріндегі кері санақ бағдаршамы компьютерге негізделген жоғарғы деңгейлі басқару жүйесі арқылы қашықтан конфигурациялауға қолдау көрсетеді. Жүйе параметрлерін жабдықты ауыстырмай онлайн режимінде реттеуге болады. Бұл орнатудан кейін жабдықты әртүрлі жоба талаптарына бейімдеудің практикалық жолын қамтамасыз етеді.

Бір қиылыс үшін жеңілдік шектелуі мүмкін. Дегенмен, бірнеше қиылыстары бар үлкенірек орналастыру үшін қашықтан параметрді реттеу қажетсіз сайтқа кіруді азайтып, конфигурация өзгерістерін басқаруға ыңғайлы етеді.

Бұл әсіресе іске қосу кезінде өзекті. Егер жоба командасы тестілеуден кейін жүйе параметрін өзгерту қажет болса, реттеуді жоғарғы деңгейдегі басқару жүйесі арқылы жүзеге асыру мүмкіндігі далалық жабдықты алып тастау немесе ауыстырудан тиімдірек болуы мүмкін.

Бағдаршамның кері санақ таймерінде нені іздеуім керек?

Сатып алу топтары мен трафик жүйесінің интеграторлары үшін тек дисплейді бағалаудан гөрі келесі факторлар пайдалырақ:

1. Сигнал басқару жүйесінің үйлесімділігі — Қолданыстағы контроллер қандай жұмыс режимдері мен сигнал интерфейстеріне қолдау көрсететінін растаңыз.

2. Сигналдарды анықтау әдісі — Құрылғының бекітілген анықтау шегіне сүйенбей, нақты кіріс кернеуі мен сигнал жағдайларына бейімделе алатынын анықтаңыз.

3. Синхрондау механизмі — Кері санақтың сигнал фазасының өзгеруіне қалай жауап беретінін және сигналды тану қателерінің қалай басқарылатынын тексеріңіз.

4. Электр кедергілерінен қорғау — Анықтау тізбегінде сыртқы электр кедергілеріне қатысты шаралар бар-жоғын бағалаңыз.

5. Асқын кернеуден қорғау — Қажет болса, қуат кірісі мен байланыс интерфейстеріндегі қорғанысты тексеріңіз.

6. Конфигурация әдісі — Үлкенірек жобалар үшін қашықтағы конфигурация сайтқа қайта-қайта кіру қажеттілігін азайтады.

7. Қоршаған ортаның техникалық сипаттамалары — Жұмыс температурасын, кіруден қорғауды, электр сипаттамаларын және басқа қоршаған ортаға қойылатын талаптарды нақты орнату орнына қарсы растаңыз.

8. Техникалық қызмет көрсету талаптары — Құрамдас бөліктің қызмет ету мерзімін ғана емес, сонымен қатар іске қосу жүктемесін, параметрді реттеуді, ақауларды жоюды және ықтимал ауыстыру талаптарын қарастырыңыз.

Жарияланған FAMA қорапты үлгілері үшін техникалық сипаттамаларға AC85–264V жұмыс кернеуі, -40°C және +80°C жұмыс температурасы, IP55 қорғанысы және ≥100 000 сағаттық жарық диодының қызмет ету мерзімі кіреді. Модельге тән дисплей ауқымдары мен қуат тұтынуы әртүрлі, сондықтан сатып алу топтары қиылысу және контроллер талаптарына сәйкес конфигурацияны таңдауы керек.

Бағдаршам жобасы үшін кері санақ бағдаршамын қалай таңдауға болады?

Дұрыс таңдау процесі кері санақ дисплейінен емес, жол сигналын басқару жүйесінен басталуы керек.

Алдымен мақсатты қиылыста қолданылатын контроллер түрін және сигнал интерфейсін анықтаңыз. Содан кейін күтілетін кіріс кернеуін растаңыз және кері санақ құрылғысы анықтау шегін нақты электрлік ортаға бейімдей алатынын анықтаңыз. Содан кейін қол жетімді жұмыс режимдерін бағалаңыз және контроллерге қай режим сәйкес келетінін анықтаңыз.

Келесі қадам жобаның электрлік ортасын бағалау болып табылады. Найзағай немесе өтпелі кернеу оқиғаларының әсері жоғары орындар қуат пен байланыс интерфейстеріндегі асқын кернеуден қорғауға ерекше назар аударуы керек.

Бірнеше қиылыстарды қамтитын жобалар үшін қашықтағы конфигурацияны да ескеру қажет, себебі ол іске қосу және ұзақ мерзімді техникалық қызмет көрсету жүктемесіне әсер етуі мүмкін.

Соңында дисплей конфигурациясын, жұмыс кернеуін, кері санақ ауқымын, қоршаған ортаны қорғауды, жауап сипаттамаларын және жобаға тән үйлесімділікті қоса алғанда, жабдықтың толық сипаттамасын бағалаңыз. FAMA бағдаршамдарының портфолиосы сонымен қатар көлік сигналдарын, жаяу жүргіншілер сигналдарын, кері санақ таймерлерін және бағыттаушы шамдарды басқаруға арналған, кері санақ жабдығын сигналды басқарудың кеңірек архитектурасында қалай қарастыруға болатынының мысалын қамтамасыз ететін бағдаршам сигналдарын реттегіштерді қамтиды.

Сондықтан негізгі сұрақ жай ғана емес: «Бұл кері санақ таймері қалған секундтарды анық көрсете ме?» Сатып алудың анағұрлым пайдалы сұрағы: Бұл кері санақ бағдаршамы менің бағдаршам контроллерін дұрыс тани ала ма, жобаның электрлік жағдайында синхрондауды сақтай ала ма, күтілетін сыртқы ортаға төтеп бере ала ма және оның қызмет ету мерзімі ішінде конфигурацияланып, тиімді қызмет көрсете ала ма?

Сегмент түріндегі кері санақ бағдаршамын бағалайтын мердігерлер мен жүйелік интеграторлар үшін бұл факторлар тек дисплей жарықтығына немесе сыртқы түріне қарағанда жабдықты салыстыру үшін практикалық негіз береді. FAMA-ның кері санақ бағдаршамының шешімдері мен жоба тәжірибесін оның кері санақ бағдаршам өнімдерінің ассортименті және бағдаршам жобасының портфолиосы арқылы қосымша қарауға болады .
