Сегмент түрі кері санақ бағдаршам: дәлдік, сигналды синхрондау және көріну пішіні жобаны қалай таңдауға мүмкіндік береді

Белгіленген қиылыста кері санақ таймері бағдаршамға бекітілген жай ғана сандық дисплей емес. Оның мәні қалған уақыттың анық көрсетілуіне, кері санаудың нақты сигнал фазасына сәйкес келетініне және жүргізушілер мен жаяу жүргіншілердің ақпаратты тиісті қашықтықтан тани алатындығына байланысты. Кәдімгі немесе нашар сәйкестендірілген кері санақ жабдығы анық емес сандар, күндізгі көрінудің жеткіліксіздігі, синхрондау қателері немесе ұзаққа созылған сыртқы әсерден кейін тұрақсыз жұмыс сияқты практикалық мәселелерді тудыруы мүмкін.

Бағдаршам жабдығын сатып алушылар, жол инженерлік мердігерлері және интеллектуалды көлік жүйесінің интеграторлары үшін бұл мәселелер өнімді таңдауды жарық диодты жарықтығын немесе корпус өлшемдерін салыстырудан гөрі күрделірек етеді. Негізгі сұрақ - кері санақ таймерінің бағдаршамы жобаның қоршаған орта жағдайларында оқылатын ақпаратты сақтай отырып, қолданыстағы сигналды басқару жүйесімен дәйекті жұмыс істей алады ма?

Сегмент түріндегі кері санақ бағдаршамы әсіресе сандық сегменттеу, конфигурацияланатын дисплей ауқымдары және қиылысу сигналын басқарумен біріктіру қажет болған жағдайда маңызды. FAMA -ның қорап түріндегі сегментті кері санау өнімі, мысалы, сегменттік дисплейді, басқару тақтасын, қуат көзін және шкафты бір блокқа біріктіреді және қозғалыс сигналымен басқарылатын қиылыстарға арналған. Оның тізімделген конфигурациялары 600 × 400 мм-ден 1200 × 600 мм жарық шығаратын беттерге дейін ауытқиды, әр түрлі дисплей диапазоны 0–9 секундтан 0–999 секундқа дейін.

Неліктен сегменттік дисплей технологиясы қиылыста маңызды?

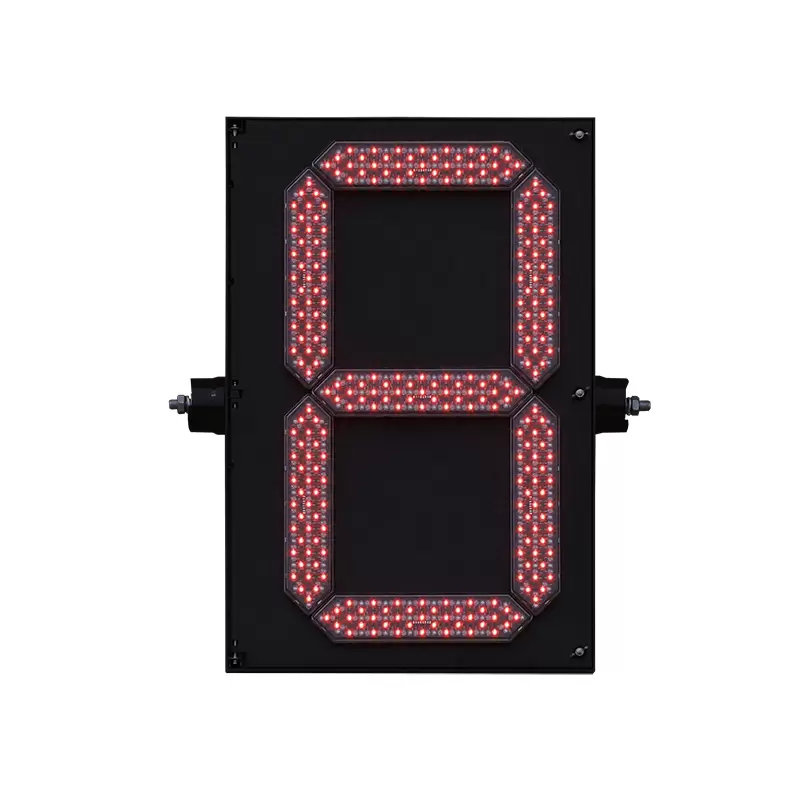

Сегмент түріндегі кері санақ дисплейі жеке басқарылатын жарықдиодты сегменттер арқылы сандарды қалыптастырады. Ақпаратты жалпы мақсаттағы экран ретінде көрсетудің орнына ол сандық мәндерді көрсету үшін оңтайландырылған анықталған цифрлық таңба құрылымын пайдаланады.

Бұл тәсілдің маңызды практикалық артықшылығы бар: жол қозғалысына қатысушыларға ұсынылатын ақпарат қарапайым және нақты. Драйвер графикалық интерфейсті түсіндірудің қажеті жоқ. Қалған уақыт тікелей сан ретінде көрсетіледі, ал жаяу жүргіншілер қалған өткелді немесе күту кезеңін бағалау үшін көрсетілген мәнді пайдалана алады.

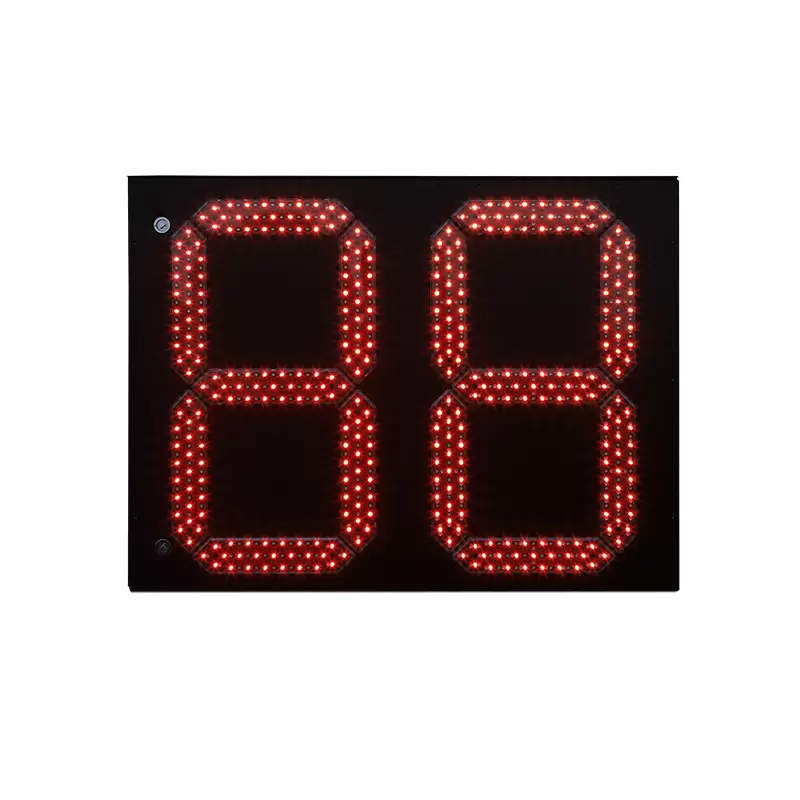

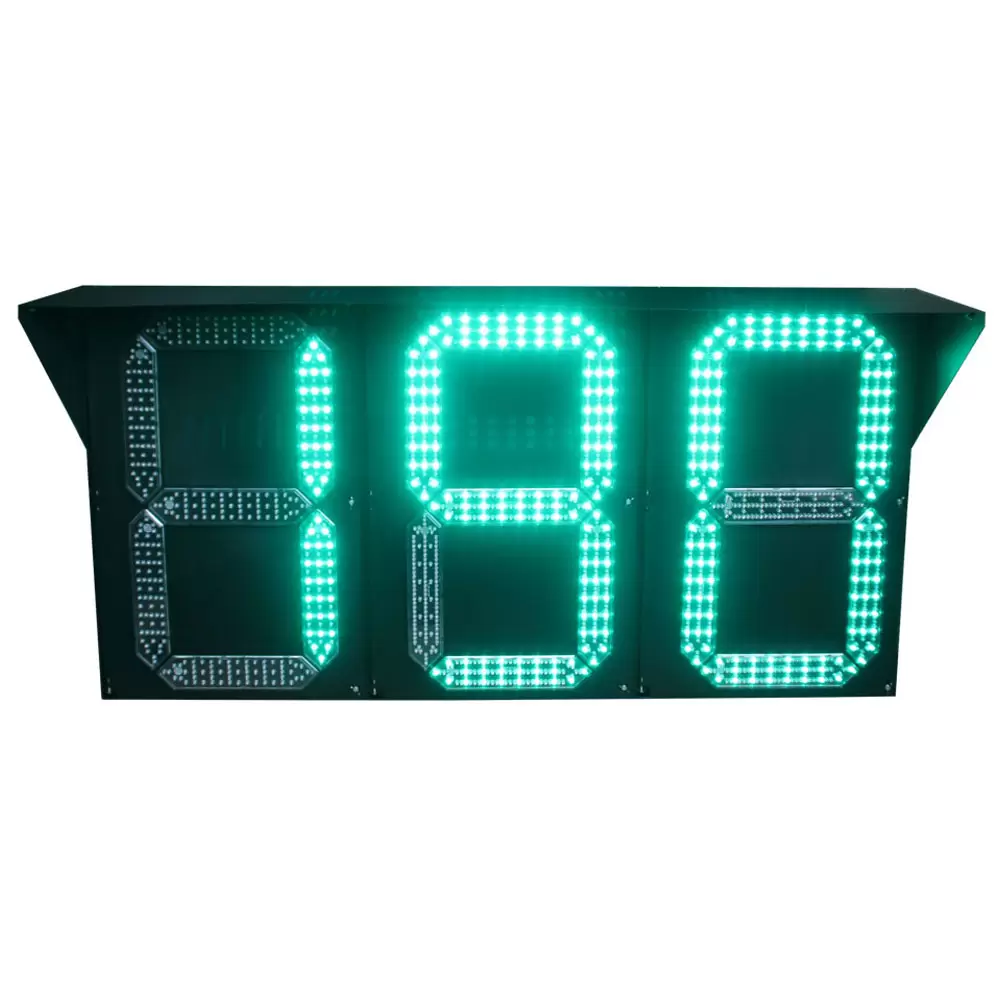

Көру қашықтығы артқан сайын дисплей өлшемі ерекше маңызды болады. FAMA сегментінің кері санау бағдаршамы (қорап түрі) 600 × 400 мм, 800 × 600 мм, 900 × 600 мм және 1200 × 600 мм сияқты бірнеше жарық шығаратын бет өлшемдерінде қол жетімді. Сәйкес тізімделген дисплей ауқымдары сәйкесінше 0–9s, 0–99s, 0–199s және 0–999s болып табылады.

Бұл ең үлкен дисплей автоматты түрде ең жақсы таңдау дегенді білдірмейді. Ықшам қала қиылысы, жаяу жүргіншілер өткелі және көп жолақты кең жолдың көріну үшін әртүрлі талаптары бар. Сатып алу топтары дисплей өлшемдерін таңдамас бұрын орнатудың физикалық қашықтығын, орнату орнын, жол геометриясын, көру бұрышын және сыртқы жарықтандыруды бағалауы керек.

Мысалы, жаяу жүргіншілер өткелі күту аймағынан оңай оқылатын дисплейге басымдық беруі мүмкін, ал үлкенірек көлік қиылысы үлкенірек қашықтықтан тануды қамтамасыз ету үшін үлкенірек дисплей бетін қажет етуі мүмкін. Дисплейді тек шкаф өлшемдеріне сәйкес таңдау сәйкессіз конфигурацияға әкелуі мүмкін.

Кері санақ дәлдігі сигналды басқару тізбегіне байланысты

Кері санақ таймерін өндіруші үшін ең маңызды сұрақтардың бірі жай ғана «Таймер қаншалықты дәл?» емес. «Таймер нақты сигнал фазасын қалай алады және бақылайды?»

Трафикті кері санау жүйесі әдетте бағдаршамның жұмыс күйін қабылдауы немесе анықтауы және сол күйді қалған уақыт дисплейіне аударуы керек. Сондықтан практикалық тізбекті келесідей түсінуге болады:

Қозғалыс сигналының контроллері → Сигнал фазасы → Кері санақты басқару логикасы → LED дисплейі

Кері санақ дисплейі сигнал фазасымен дұрыс синхрондалмаған болса, көрнекі анық сан әлі де қате ақпаратты бере алады.

FAMA сегментінің түрі кері санақ бағдаршамы жарияланған техникалық параметрлеріне сәйкес оқу режимін, іске қосу режимін, байланыс режимін және үйлесімді режимді қолдайды. Сондай-ақ өнім кіріс кернеу деңгейлерін сәйкестендіруге, жұмыс шектерін реттеуге және сыртқы электр кедергілерін сүзуге арналған адаптивті кері санақты анықтау тізбегін пайдаланады.

Архитектураның бұл түрі бар қиылыстағы кері санақ жабдығын ауыстыру немесе жаңарту кезінде өзекті болып табылады. Кері санақ дисплейін оқшауланған жарықдиодты құрылғы ретінде қарастырудың орнына, инженерлік топ таймер, контроллер, кіріс сигналы және жұмыс режимі арасындағы байланысты тексеруі керек.

Қорап түріндегі сегментті кері санау үшін өндірушінің жарияланған жауап уақыты іске қосу және өшіру үшін 100 мс-тен аз. Дегенмен, бұл спецификацияны кері санақ уақытының дәлдігінің әмбебап өлшемі ретінде түсіндіруге болмайды. Жауап беру уақыты мен фазалық синхрондау әртүрлі техникалық сипаттамалар болып табылады және жобаның техникалық сипаттамалары оларды бөлек бағалауы керек.

Жарық диодты жарықтығы мен көру қашықтығы тануға қалай әсер етеді

Сыртқы қозғалыс жабдықтары үшін «жоғары жарықтық» таңдаудың жеткілікті критерийі емес.

FAMA ≥300 м көрнекі қашықтықпен бірге қорап түріндегі сегмент түріндегі кері санақ бағдаршамы үшін 5000–15000 кд/м² жарық қарқындылығы диапазонын тізімдейді. Көрсетілген жарықдиодты толқын ұзындығы қызыл үшін 625 ± 5 нм, сары үшін 590 ± 5 нм және жасыл үшін 505 ± 5 нм.

Бұл сандар өнімдерді салыстыру кезінде пайдалы анықтама береді, бірақ сатып алу топтары әлі де өндірушінің көрсетілген визуалды қашықтығы мен нақты қиылыста қол жеткізілетін нақты тану қашықтығын ажырата білуі керек. Жолдың ені, орнату биіктігі, көру бұрышы, тікелей күн сәулесі, ауа райы жағдайлары және көрсетілген цифрлардың физикалық өлшемі іс жүзінде көрінуге әсер етуі мүмкін.

Дәл осындай принцип сегменттік дисплейлерді басқа дисплей технологияларымен салыстыру кезінде қолданылады. FAMA-ның нүктелік матрицалық түрдегі кері санақ бағдаршамы, мысалы, шам корпусына біріктірілген жарықдиодты матрицалық дисплейді пайдаланады. Оның тізімделген үлгісінің 400 × 400 мм жарық шығаратын беті, 0–99 секундтық дисплей диапазоны, 5000–15000 кд/м² жарық қарқындылығы және ≥300 м көру қашықтығы бар.

Сондықтан сегментті және матрицалық технологияны таңдау бір технологияны әмбебап деп есептемей, жобаның көрсету талаптарына негізделуі керек.

Сыртқы сенімділік қоршаудан да көп нәрсені талап етеді

Бағдаршам жабдығы әдетте ашық ауада ұзақ уақыт сақталады, сондықтан сатып алу кезінде температура, ылғалдылық, судың түсуі, электр кедергілері және кернеудің жоғарылауы жағдайларын ескеру қажет.

FAMA қорап түріндегі сегмент түріндегі кері санақ бағдаршамы үшін жарияланған жұмыс температурасы -40°C және +80°C, салыстырмалы ылғалдылық ≤97% RH және қорғаныс дәрежесі IP55. Көрсетілген жарықдиодты қызмет ету мерзімі ≥100 000 сағатты құрайды. Өнім сонымен қатар жұмыс кернеуінің ауқымы ретінде 47–63 Гц жиіліктегі AC85V–264V көрсетеді.

Бұл спецификациялар пайдалы, өйткені олар инженерлік топтарға «сыртта пайдалануға жарамды» сияқты жалпы мәлімдемелерге сүйенбей, өнімді жобаның экологиялық талаптарымен салыстыруға мүмкіндік береді.

Электрлік қорғаныс тағы бір мәселе. FAMA оның қорап түріндегі кері санақ өнімі қуат кірісі үшін де, байланыс интерфейстері үшін де асқын кернеуден қорғауды қамтитынын айтады. Ол сондай-ақ кіріс кернеуіндегі өзгерістер мен сыртқы электр кедергілерін шешуге арналған адаптивті анықтауды сипаттайды.

Найзағай, кернеудің ауытқуы немесе басқа электрлік бұзылуларға ұшыраған қиылыс үшін бұл функциялар жабдықтың жалпы дизайнына қатысты болуы мүмкін. Дегенмен, нақты қорғаныс талаптары әлі де жобаның электрлік дизайнына, жерге қосу жүйесіне, ток кернеуінен қорғау архитектурасына және жергілікті қоршаған орта жағдайларына қатысты бағалануы керек.

Кері санақ таймері Бағдаршамдар бағдаршам жүйесімен қалай жұмыс істейді

Кері санақ таймерінің бағдаршамы тәуелсіз дисплей емес, қиылыстарды басқару жүйесінің бөлігі ретінде қарастырылуы керек.

Кәдімгі сигнализацияланған қиылыста контроллер көліктер мен жаяу жүргіншілер үшін сигнал фазаларын анықтайды. Содан кейін кері санақ құрылғысы тиісті кезеңмен байланысты қалған уақытты көрсетеді. Неғұрлым жетілдірілген интеллектуалды тасымалдау орталарында сигналды басқару әртүрлі сезгіш технологиялардан жиналған қозғалыс ақпаратын қоса алады.

FAMA өзінің интеллектуалды сигналды басқару қызметін трафик пен жаяу жүргіншілер ағынын бақылау және қозғалысты пайдалану схемаларын динамикалық оңтайландыру үшін катушкалар, геомагнетизм, RFID, радар және визуалды сәйкестендіруді қамтитын технологияларды біріктіру ретінде сипаттайды.

Бұл жүйе деңгейіндегі перспектива жобаны сатып алу үшін маңызды. Белгіленген уақытты басқаруы бар қиылыста орнатылған кері санақ таймерінде қозғалысты басқарудың үйлестірілген немесе бейімделген ортасында орналастырылған талаптардан басқа интеграция талаптары болуы мүмкін.

FAMA-ның бағдаршам сигналдарын басқару портфолиосы үйлестірілген, бір нүктелі, желілік, жаяу жүргіншілер өткелі және сымсыз жол сигнал контроллерлерін қамтиды. Оның жарияланған контроллер ақпараты сонымен қатар басқару нысанасы ретінде көлік сигналдарын, жаяу жүргіншілер сигналдарын, кері санақ таймерлерін және бағыттаушы шамдарды анықтайды.

Жүйелік интеграторлар үшін бұл сатып алу алдында интерфейс пен басқару-логикалық деңгейде үйлесімділік тексерілуі керек дегенді білдіреді. Кері санақ таймерінде сәйкес дисплей спецификациялары болуы мүмкін, бірақ оның басқару әдісі бар контроллер архитектурасына сәйкес келмесе, қосымша инженерлік жұмысты қажет етеді.

Жолдар мен өткелдер үшін қолданбалы таңдау

Әртүрлі трафик орталары әртүрлі басымдықтарды талап етеді.

Қаланың бос емес қиылысында дисплей өлшемі, көру қашықтығы, сигналды синхрондау және үздіксіз сыртқы жұмыс жабдықтың бастапқы бағасын азайтудан гөрі маңыздырақ болуы мүмкін. Жол геометриясы ұзағырақ көру қашықтығын жасайтын жерде үлкенірек дисплей орынды болуы мүмкін.

Төрт жақты қиылыста бірнеше сигнал басы арасындағы синхрондау ерекше маңызды болады. Кері санақ дисплейлері тәуелсіз ішкі таймерлерде жұмыс істемей, олардың тиісті сигнал фазаларына сәйкес келуі керек.

Жаяу жүргіншілер өткелі үшін басымдық жаяу жүргіншілер күту және өту аймақтарынан бірден сандық тануға ауысады. Сегменттелген кері санақ қалған уақыттың тікелей көрінісін бере алады. Кері санақ таймері бар FAMA аз қуатты жаяу жүргіншілер бағдаршамы арнайы сегменттелген сандық кері санақ дисплейін пайдаланады және жаяу жүргіншілер өткелдері бар қиылыстарға арналған.

Ақылды көлік жүйесінде кері санақ құрылғысы сигнал контроллерімен, сенсорлық жабдықпен, байланыс архитектурасымен және орталықтандырылған басқару платформасымен бірге қарастырылуы керек. FAMA смарт сигналды басқару өнімдерінің ауқымын бағдаршам контроллері, көлік сигналдары, жаяу және велосипед сигналдары, кері санақ таймерлері, біріктірілген бағдаршамдар және бағдаршам модульдері айналасында орналастырады.

Сатып алу топтары кері санақ таймерін өндірушіні таңдағанда нені бағалауы керек?

Өндірушіні өндірістік қуаттан немесе бірлік бағасынан жоғары бағалау керек.

Алдымен кері санақ дисплей құрылымын тексеріңіз. Дисплей түрін, сан конфигурациясын, қолжетімді дисплей ауқымын, жарық шығаратын бетті және конфигурацияның жолдың нақты көру талаптарына сәйкес келетінін растаңыз.

Екіншіден, LED өнімділігін тексеріңіз. Сәйкес спецификацияларға жарық қарқындылығы, жарық диодты толқын ұзындығы, қуат тұтыну, жауап беру уақыты және жарық диодының белгіленген қызмет ету мерзімі кіреді. FAMA-ның қорап түріндегі сегмент өнімі, мысалы, ≥100 000 сағат жарық диодты қызмет ету мерзімін және 5000–15000 кд/м² жарық қарқындылығын көрсетеді.

Үшіншіден, сигналдың синхрондалуын және контроллердің үйлесімділігін тексеріңіз. Өндірушіден кері санақ сигнал фазасы туралы ақпаратты қалай алатынын, қандай жұмыс режимдеріне қолдау көрсетілетінін, қандай интерфейстер бар екенін және сигналдың өзгеруі немесе қалыптан тыс кіріс жағдайлары кезінде өнім қалай әрекет ететінін сұраңыз.

Төртіншіден, электр және қоршаған ортаның техникалық сипаттамаларын қарап шығыңыз. Жұмыс кернеуі, температура диапазоны, ылғалдылық, IP қорғанысы, оқшаулау кедергісі, асқын кернеуден қорғау және қоршау материалдары жобаның техникалық сипаттамасына сәйкес келуі керек.

Бесіншіден, орнату және техникалық қызмет көрсетуді қарастырыңыз. Біріктірілген қорап түріндегі құрылым жоба толық кері санақ құрастыруды қажет ететін жағдайда орынды болуы мүмкін, ал кері санақ модулі инженерлік топ кері санақ функциясын бар бағдаршам корпусына біріктіру қажет болған жағдайда қолайлы болуы мүмкін. FAMA-ның кері санақ бағдаршам модулі, мысалы, оптикалық линзаны, жарық тақтасын, басқару тақтасын, су өткізбейтін сақинаны және шам тостағанын біріктіреді және бағдаршаммен басқарылатын қиылыстарға арналған.

Соңында өндірушінің жобасы мен инженерлік мүмкіндіктерін бағалаңыз. Тек стандартты дисплейді қамтамасыз ете алатын кері санақ таймерін өндіруші қарапайым ауыстыру жобасы үшін жеткілікті болуы мүмкін. Ірі интеллектуалды тасымалдау жобалары контроллерді біріктіруді, конфигурацияны қолдауды, теңшелген өлшемдерді, әртүрлі орнату тәртібін және сәйкес бағдаршамдық жабдықты келісілген жеткізуді қажет етуі мүмкін.

FAMA жобалық қосымшалардың мысалдарын ұсынады, соның ішінде Цинхуа университетіндегі 400 жоғары ағынды бір-8 кері санақ жарықтандыру шамдары және Хайдиан Чжунгуанкун шығыс жолына арналған полюс құрамдас бөліктері бар 400 жоғары ағынды бір-8 кері санақ жарықтандыру шамдары. Оның жобалық портфолиосында Еуропа, Оңтүстік Америка және Азия сияқты аймақтардағы трафикті кері санау жобалары да бар.

Жиі қойылатын сұрақтар

Кері санақ бағдаршамы қалай жұмыс істейді?

Кері санақ бағдаршамы қозғалыс сигналының фазасымен байланысты ақпаратты қабылдайды немесе анықтайды және оны қалған уақытты көрсететін сандық LED дисплейіне түрлендіреді. Нақты іске асыру басқару әдісіне және жүйе архитектурасына байланысты. FAMA сегментінің түрі кері санақ бағдаршамы оқытуды, іске қосуды, байланыстыруды және үйлесімді режимдерді қолдайды, бұл оған әртүрлі қозғалыс сигналын басқару орталарымен интерфейс жасауға мүмкіндік береді.

Бағдаршамның кері санақ таймері қаншалықты дәл?

Кері санақ дәлдігін тек дисплейге қарап емес, толық сигналды басқару тізбегінің бөлігі ретінде бағалау керек. Контроллердің фазалық уақыты, сигнал кірісі, кері санақты анықтау, басқару логикасы және дисплей жауабының барлығы көрсетілген мәннің нақты сигнал фазасына дұрыс сәйкестігіне әсер етеді. Сондықтан өндіруші қолдау көрсетілмейтін жалпы дәлдік туралы мәлімдеме жасаудың орнына синхрондау және басқару әдістері туралы нақты ақпаратты ұсынуы керек.

Сегмент түріндегі кері санақ бағдаршамы дегеніміз не?

Бұл жеке басқарылатын жарықдиодты сегменттер арқылы сандық таңбаларды құрайтын кері санақ қозғалыс сигналы. FAMA-ның қорап түріндегі нұсқасы сегменттік дисплейді, басқару тақтасын, қуат көзін және шкафты біріктіреді. Оның жарияланған конфигурациялары әртүрлі дисплей өлшемдері мен диапазондарын қамтиды, бұл жабдықты әртүрлі қиылысу талаптарына сәйкестендіруге мүмкіндік береді.

Кері санақ таймерінің өндірушісін қалай таңдауға болады?

Өндірушінің маркетингтік талаптарын емес, жобаның техникалық талаптарынан бастаңыз. Синхрондау әдістерін, контроллердің үйлесімділігін, дисплей технологиясын, жарық диоды сипаттамаларын, жұмыс кернеуін, қоршаған ортаның рейтингтерін, орнату конфигурациясын, сапаны бақылау процедураларын, теңшеу мүмкіндігін және сәйкес жоба тәжірибесін салыстырыңыз.

Кері санақ таймерін бағдаршам сатып алғанда нені ескеруім керек?

Кем дегенде дисплей өлшемін, дисплей диапазонын, жарық диодты жарықтығын, практикалық көру қашықтығын, сигналды синхрондауды, контроллердің үйлесімділігін, жұмыс кернеуін, температура диапазонын, IP қорғанысын, жарық диодты қызмет ету мерзімін, орнату әдісін, техникалық қызмет көрсету талаптарын және теңшеу опцияларын бағалаңыз. Толық қиылыс жобасы үшін өндірушінің тиісті қозғалыс сигналын басқару жабдығын жеткізе алатынын немесе біріктіре алатынын да бағалаңыз.

Неліктен FAMA кері санақ таймерін өндіруші ретінде

FAMA өнімінің орналасуы жеке кері санақ дисплейінен асып түседі. Yangzhou FAMA Intelligent Equipment Co., Ltd. өзін смарт сигналды басқаруды, ақылды қозғалыс қауіпсіздігін және 5G көп функционалды смарт тіректерін қамтитын бизнес аймақтары бар интеграцияланған интеллектуалды көлік шешімдерінің жеткізушісі ретінде сипаттайды. Оның смарт сигналды басқару әрекеттері трафик пен жаяу жүргіншілер ағынын анықтауды және сигнал уақытын оңтайландыруды да қамтиды.

FAMA - Қытайдағы бағдаршамдар индустриясындағы жетекші кәсіпорын

Кері санақ таймерінің өндірушісін бағалайтын сатып алу топтары үшін ең пайдалы сұрақ өнімнің сандарды жарқын көрсетуі ғана емес. Күшті бағалау жүйесі дисплейдің қажетті қашықтықта оқылатын күйінде қалуы, жоспарланған сигнал фазасын орындау, жобаның электрлік және қоршаған орта жағдайларында жұмыс істеуі және қозғалысты басқарудың бар архитектурасымен біріктіру болып табылады.

FAMA-ның Кері санақ таймері өнім ассортименті сегменттік типті және матрицалық кері санақ шешімдерін қамтиды, ал оның Жоба портфолиосы жол сигналы жабдығы қолданбаларының кеңірек көрінісін береді.

Белгілі бір жол немесе қиылыс жобасы үшін бұл техникалық критерийлер жеткізушілерді салыстырмас бұрын жобаның спецификациясына аударылуы керек. Кері санақ таймерінің сәйкес бағдаршамы, сайып келгенде, дисплей конфигурациясы, синхрондау әдісі, қоршаған ортаның рейтингтері, орнату құрылымы және өндірістік мүмкіндіктері бағдаршам жүйесінің нақты талаптарына сәйкес келетін бағдаршам болып табылады.
