Қозғалыс сигналының контроллерінің бағасы мен түрлері: қиылыстарды басқаруға арналған практикалық нұсқаулық

Қалалық жол бөлімшелері, жол мердігерлері, ITS интеграторлары және қозғалыс жабдығын сатып алушылар үшін бағдаршам реттеушісін таңдау тек жабдық бағасын салыстыру ғана емес. Контроллер сигнал фазаларының қалай орындалатынын, көлік пен жаяу жүргіншілердің талаптары қалай орындалатынын, қиылыстар бір-бірімен қалай үйлестірілетінін және жүйенің трафикті басқарудың кеңірек платформасына қаншалықты оңай қосылатынын анықтайды.

Дәстүрлі белгіленген уақытты басқару трафик үлгілері болжауға болатын жерде жақсы жұмыс істей алады, бірақ сұраныс ең жоғары сағаттарда, ерекше оқиғаларда немесе тұрақты емес қозғалыс жағдайларында айтарлықтай өзгерген кезде оның тиімділігі төмендейді. Сондықтан сатып алу мәселесі жоба пайдалана алмайтын функциялар үшін ақы төлеуден гөрі бағдаршам контроллерінің түрлері мен конфигурациясын нақты қиылыспен сәйкестендіру немесе кейінірек техникалық қызмет көрсету және жаңарту қымбатқа түсетін арзан контроллерді таңдау болып табылады.

Қозғалыс сигналының контроллерінің түрлері және оларды басқару логикасы

Бағдаршамдық контроллер түрлерінің негізгі айырмашылығы олардың сигнал уақытын анықтау және орындау әдісі болып табылады.

Белгіленген уақыттағы бағдаршамның контроллері алдын ала белгіленген кестелерге сәйкес жұмыс істейді. Инженерлер қозғалысты зерттеу негізінде сигнал циклін, фазалар ретін, жасыл уақытты, сары уақытты және басқа уақыт параметрлерін белгілейді. Таңертеңгілік шың, күндізгі, кешкі ең жоғары және жұмыстан тыс сағаттар сияқты әртүрлі уақыт жоспарлары әртүрлі кезеңдерге тағайындалуы мүмкін.

Бұл тәсіл салыстырмалы түрде қарапайым және қозғалыс сұранысы тұрақты және болжамды болатын қиылыстар үшін қолайлы болуы мүмкін. Оның шектеуі бірдей анық: контроллер сыртқы анықтау және басқару стратегиясы қамтамасыз етілмейінше, бір тәсіл кенеттен ұзын кезек пайда болғанын білмейді.

Іске қосылған немесе көлікке жауап беретін контроллер басқару процесіне қозғалысты анықтауды қосады. Детекторлар контроллерге конфигурацияланған шектерде фаза жұмысын өзгертуге мүмкіндік беретін көліктің болуы, сұранысы немесе толтырылуы туралы ақпаратты бере алады. Бұл жолдар арасында қозғалыс көлемі айтарлықтай өзгеретін қиылыстарда пайдалы болуы мүмкін.

Үйлестірілген басқару әр түйісті дербес өңдеуден гөрі бірнеше қиылыстарға бағытталған. Контроллерлер іргелес сигналдар ортақ дәліз стратегиясына сәйкес жұмыс істей алатындай уақыт немесе үйлестіру ақпаратымен алмасады. Артериялық жолда, мысалы, цикл ұзақтығын, ығысуын және фазалық уақытын негізгі қозғалыс бағыты бойынша прогрессті қолдау үшін үйлестіруге болады.

FAMA -ның үйлестірілген контроллері қолданбаның осы түріне арналған және индуктивті басқаруды, адаптивті басқаруды, жаяу жүргіншілер өткелін, төтенше жағдайдағы басымдылықты және көп кезеңді схемаларды қамтитын функцияларды қолдайды. FM5000 сериясының спецификациясы әдепкі сыйымдылық ретінде 16 фазасы бар 32 басқару фазасына дейін және стандартты конфигурациясында 48 арнасы бар 96 сигнал арнасына дейін тізімдейді.

Бейімделетін сигналды басқару сигнал уақытын өзгерту үшін ағымдағы трафик ақпаратын пайдалану арқылы әрі қарай жүреді. Дұрыс жобаланған бейімделу жүйесінде трафикті анықтау деректері басқару стратегиясымен өңделеді және тек тарихи кестелерге сүйенбей, нақты сұранысқа сәйкес уақытты реттеу үшін пайдаланылады.

Сатып алу топтары үшін маңызды мәселе - бұл санаттар міндетті түрде бір-бірін жоққа шығармайды. Контроллер үйлестірілген, іске қосылған, бейімделген, жаяу немесе орталықтандырылған басқару функцияларын қамтамасыз ете отырып, белгіленген уақыт жоспарларын қолдай алады. Дұрыс таңдау қажетті басқару стратегиясы мен жүйе архитектурасына байланысты.

Қозғалыс сигналының контроллері қалай жұмыс істейді?

Негізгі деңгейде бағдаршамның контроллері конфигурацияланған уақыт параметрлерін және қажет болған жағдайда анықтау және сыртқы жүйелерден ақпаратты алады. Содан кейін бағдарламаланған фазалық қатынастарды және уақыт шектеулерін орындау кезінде сигнал күйлерінің анықталған тізбегін орындайды.

Әдеттегі қиылыс бірнеше сигнал топтарын қамтуы мүмкін: қозғалыстар, солға бұрылу қозғалыстары, оңға бұрылу көрсеткіштері, жаяу жүру фазалары, велосипед фазалары және арнайы мақсаттағы көрсеткіштер. Контроллер әрбір топ жасыл индикаторды қашан ала алатынын және қайшы қозғалыстар қашан тоқтатылған күйінде қалуы керектігін анықтауы керек.

Белгіленген уақыт қиылысы үшін бұл процесс алдын ала анықталған циклды үздіксіз орындауы мүмкін. Анықталған қиылыс үшін көлікті анықтау немесе жаяу жүргінші сұраулары фазаның рұқсат етілген басқару логикасы шегінде шақырылуына, ұзартылуына, қысқартылуына немесе өткізілуіне әсер етуі мүмкін.

Сондықтан тек жауап беру уақыты негізгі өнімділік көрсеткіші ретінде қарастырылмауы керек. Контроллер сонымен қатар қажетті кірістерді дұрыс өңдеуі, сигнал уақытын дәйекті орындауы, сәйкес шығыс сыйымдылығын қамтамасыз етуі және қауіпсіз фазалық қатынастарды сақтауы керек.

Мысалы, FAMA бір нүктелі қозғалыс сигналының контроллері сәйкесінше 20, 32 немесе 44 сигнал шығыстары және 8, 12 немесе 16 фазалары бар конфигурацияларда ұсынылады. Тізімделген нұсқалар бір арнаға 3А диск токын және IP55 қорғанысын көрсетеді.

Сатып алу жөніндегі инженер үшін бұл сұрақ жай ғана «контроллер қаншалықты жылдам?» болмауы керек дегенді білдіреді. Ол болуы керек:

Контроллер сигнал топтарының қажетті санын, анықтау кірістерін, фазаларын, уақыт жоспарларын, коммуникацияларды және болашақ кеңейту талаптарын қажетсіз аппараттық күрделіліксіз өңдей ала ма?

Трафикті анықтау, сигнал шамдары және ITS платформаларын қосу

Заманауи жол қозғалысын басқару оқшауланған шкаф ретінде сирек жұмыс істейді.

Толық қиылысқа көлік детекторлары, жаяу жүргіншілер түймелері, бағдаршам бастары, кері санақ дисплейлері, байланыс жабдықтары, қозғалысты басқарудың орталық бағдарламалық құралы және басқа ITS құрылғылары кіруі мүмкін. Контроллер осы компоненттерді байланыстыратын операциялық деңгей ретінде әрекет етеді.

Анықтау жабдығы қозғалыс сұранысы туралы ақпаратты береді. Конфигурацияланған логика бойынша контроллер бұл ақпаратты өңдейді. Содан кейін сигнал шығыстары қажетті қозғалыс сигналдары топтарын басқарады. Желі деңгейінде байланыс интерфейстері орталық платформаға күйді бақылауға, уақыт жоспарларын өзгертуге немесе бірнеше қиылыстарды үйлестіруге мүмкіндік береді.

Сондықтан коммуникация архитектурасы жүйе үйлесімділігінің маңызды бөлігіне айналады.

FAMA трафик сигналын контроллері портфолиосы RS485, Ethernet және қосымша 4G/5G байланыс опцияларын тізімдейді, ал оның үйлестірілген FM5000 контроллерінің спецификациясында екі RJ45 интерфейсі, үш RS232 интерфейсі және бір RS485 интерфейсі тізімделген.

Дегенмен, физикалық интерфейстің болуы әрбір ITS платформасымен үйлесімділікке автоматты түрде кепілдік бермейді. Сатып алу спецификациялары тапсырыс беру алдында қажетті байланыс протоколын, деректер құрылымын, командалар жинағын, контроллердің бағдарламалық интерфейсін, анықтау жабдығы интерфейсін және жергілікті трафик стандарттарын тексеруі керек.

Сымсыз архитектура кәдімгі кабельді тарту қиын болған жерде де пайдалы болуы мүмкін. FAMA сымсыз контроллері бөлек негізгі және бағынышты бірліктерді пайдаланады және сымсыз негізгі-құлалық байланыс архитектурасын көрсетеді. Оның аталған үлгісі DC11–30V кернеуінде жұмыс істейді, 13 сигнал шығысын және 5 фазаны қамтамасыз етеді және IP55 дәрежесіне ие.

Архитектураның бұл түрі жолды қазу немесе кең кабельді орнату құрылыстың күрделілігін арттыратын орындарға қатысты болуы мүмкін.

Трафик сигналының контроллерінің бағасына не әсер етеді?

Бағдаршам контроллері қанша тұрады деген сұраққа бірде-бір мағыналы жауап жоқ. қажетті конфигурацияны анықтамай. Қарапайым жаяу жүргіншілер өткелінің контроллерін келісілген қалалық дәлізге арналған көп фазалы желілік контроллермен тікелей салыстыруға болмайды.

Бағдаршам контроллерінің бағасына бірнеше факторлар әсер етеді.

1. Сигнал шығысы және енгізу/шығару сыйымдылығы

Көбірек сигнал топтары мен фазалары әдетте үлкенірек аппараттық сыйымдылықты қажет етеді. Кішкентай өткел контроллеріне бірнеше шығыстар ғана қажет болуы мүмкін, ал көліктің бірнеше жақындаулары, бұрылыс фазалары, жаяу жүргіншілер сигналдары және көмекші көрсеткіштері бар үлкен қиылысу айтарлықтай көп нәрсені қажет етеді.

FAMA-ның жаяу жүргіншілер өткелінің контроллері, мысалы, 5-шығыс және 12-шығыс нұсқаларында ұсынылады, ал оның бір нүктелі контроллері 44 шығысқа жетеді.

2. Бақылау стратегиясы

Негізгі тіркелген уақыт контроллерінің іске қосылған, үйлестірілген, бейімделген, төтенше жағдайға басымдық беретін және орталықтандырылған басқаруды қолдайтын жүйеден басқа талаптары бар. Қосымша өңдеу, интерфейстер, бағдарламалық қамтамасыз ету функциялары және конфигурациялау мүмкіндігі жабдықты да, біріктіру шығындарын да арттыруы мүмкін.

3. Қарым-қатынас мүмкіндігі

Желі архитектурасына байланысты RS485, Ethernet, ұялы байланыс, сымсыз сілтемелер немесе басқа интерфейстер қажет болуы мүмкін. Шығынның әсері тек байланыс модулінің өзі емес; интеграция, конфигурация, киберқауіпсіздік талаптары және орталық платформа үйлесімділігі де жоба бюджетіне әсер етуі мүмкін.

4. Анықтау үйлесімділігі

Егер қиылыста көлік детекторлары, жаяу жүргіншілер сұраулары немесе басқа қозғалыс сенсорлары пайдаланылса, контроллер тиісті кіріс интерфейстерін және басқару логикасын қамтамасыз етуі керек. Жобаның анықтау архитектурасына қолдау көрсете алмайтын арзанырақ контроллерді сатып алу қосымша интерфейс жабдығына немесе ауыстыру шығындарына әкелуі мүмкін.

5. Экологиялық талаптар

Сыртқы қозғалыс шкафтары температура, ылғалдылық, электрлік өтпелі процестер, шаң және ылғалмен бетпе-бет келеді. FAMA тізбелеген контроллердің техникалық сипаттамаларына -40°C дейінгі жұмыс температурасы, 95%-ға дейінгі салыстырмалы ылғалдылық және бірнеше контроллер үлгілері үшін IP55 қорғау кіреді.

Бұл спецификацияларды маркетингтік нөмірлер ретінде қарастырмай, нақты орнату ортасымен салыстыру керек.

6. Кеңейту және техникалық қызмет көрсету

Модульдік контроллердің бастапқы бағасы жоғары болуы мүмкін, бірақ қиылысу кеңейген кезде толық ауыстыру қажеттілігін азайтуы мүмкін. FAMA контроллер архитектурасын модульдік деп сипаттайды, жобаға бағытталған OEM/ODM теңшеу қолжетімді.

Қоғамдық инфрақұрылым үшін бұл айырмашылық маңызды, себебі өмірлік цикл құны бастапқы сатып алу тапсырысынан маңыздырақ болуы мүмкін.

Сатып алушылар қозғалыс сигналының контроллерін қалай таңдауы керек?

Ең сенімді тәсіл - өнім каталогынан емес, қиылыстан бастау.

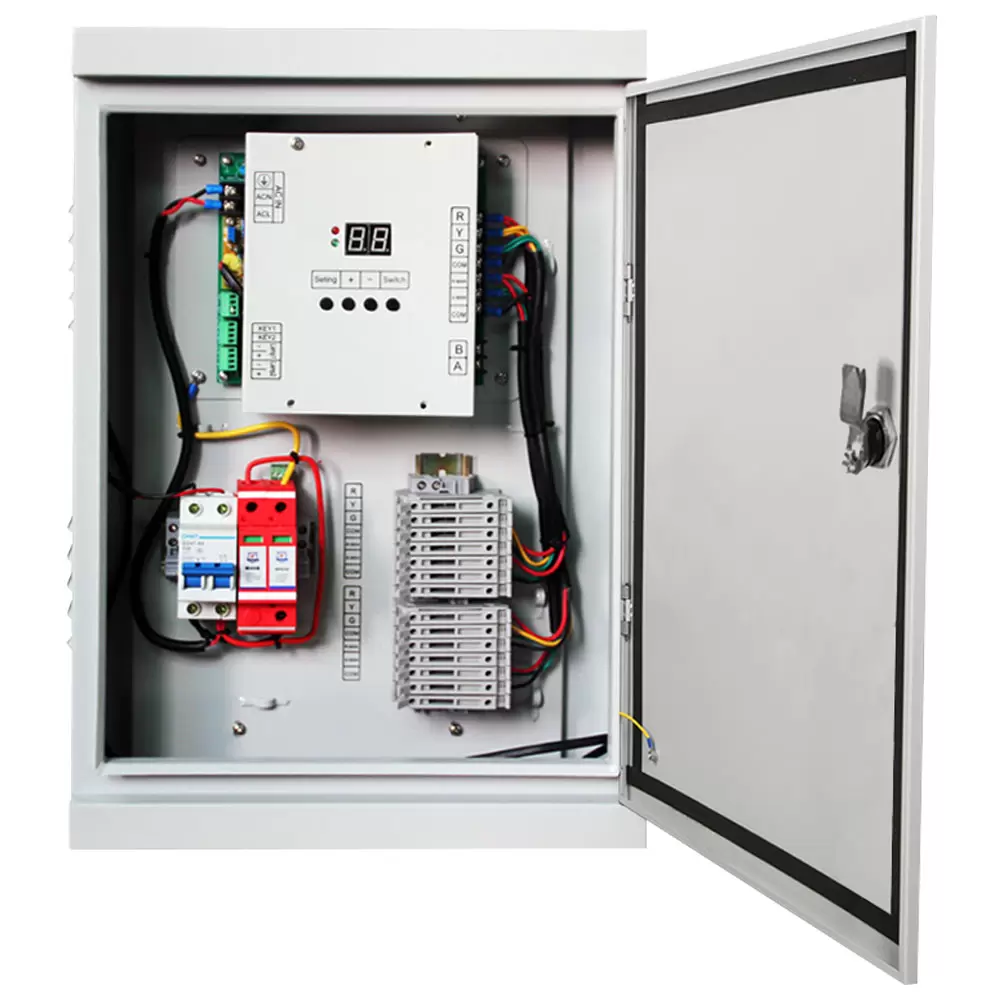

Қарапайым жаяу жүргіншілер өткелі үшін арнайы жаяу жүргіншілер контроллері жеткілікті болуы мүмкін. FAMA жаяу жүргіншілер өткелінің контроллері бір жақты көше қиылысы қолданбалары үшін арнайы әзірленген және конфигурацияға байланысты бекітілген цикл уақытын, жаяу жүргіншілерге арналған өткелді, жыпылықтайтын сары және қашықтан басқару пәрмендерін қолдайды.

Стандартты қалалық қиылыс үшін бір нүктелі контроллерді тәсілдер санына, сигнал топтарына, фазаларға, детектор кірістеріне, уақыт жоспарларына және қажетті жергілікті басқару функцияларына сәйкес бағалау керек.

Бос емес артериялық жол үшін үйлестіру маңыздырақ болады. Сатып алушылар циклді үйлестіруді, офсетті басқаруды, қиылыстар арасындағы байланысты және орталық қозғалысты басқару жүйесімен үйлесімділікті тексеруі керек.

Адаптивті трафикті басқару жобасы үшін контроллер толық анықтау-басқару-платформа тізбегінің бөлігі ретінде бағалануы керек. Адекватты трафикті анықтаусыз немесе үйлесімді бағдарламалық құралсыз бейімдеуге қабілетті контроллерді орнату өздігінен адаптивті трафикті басқару жүйесін жасамайды.

Дәл осындай принцип жүйенің үйлесімділігіне де қолданылады. Баға ұсыныстарын салыстырмас бұрын енгізу/шығару кестесін, фазалық диаграмманы, байланыс талабын, анықтау интерфейсінің тізімін, қоршаған ортаның сипаттамасын, басқару стратегиясын және болашақта кеңейту талабын дайындаңыз. Содан кейін жеткізушілерді бірдей техникалық базамен салыстырыңыз.

FAMA-ның бағдаршам сигналдарын басқару диапазоны үйлестірілген, бір нүктелі, желілік, жаяу жүргіншілер өткелі және сымсыз контроллерлерді қамтиды, бұл әртүрлі архитектураларды қиылысу талаптарына сәйкес қарастыруға мүмкіндік береді.

FAMA - Қытайдағы бағдаршамдар индустриясындағы жетекші кәсіпорын

Толық бағдаршам шешімдерін бағалайтын сатып алу топтары үшін FAMA сонымен қатар көлік бағдаршамдарын, жаяу жүргіншілер мен велосипед сигналдарын, кері санақ таймерлерін, біріктірілген бағдаршамдарды, бағдаршам модульдерін және бағдаршам бақылаушыларын қамтитын кеңірек өнім портфолиосын ұсынады.

Оның жобалық портфолиосы әртүрлі аймақтардағы қосымшаларды қамтиды, соның ішінде бағдаршамдарды, күн жүйесін, сымсыз контроллерлерді және тіректерді біріктіретін Перу жобасы. Жобаға бағытталған жеткізуді бағалайтын сатып алушылар контроллер мен сигналдық жабдықты кеңірек қиылыс шешімінің бөлігі ретінде қалай конфигурациялауға болатындығын түсіну үшін компанияның жобалық жағдайлары мен бағдаршам өнімдерінің ауқымын қарай алады.

Қорытынды

Бағдаршам бақылаушысын таңдау, сайып келгенде, аппараттық құралдардың бағасын салыстыру емес, басқару жүйесінің шешімі болып табылады. Қозғалыс сигналының контроллерінің түрлері қиылыстың сұранысқа қалай жауап беретінін анықтайды, ал сигнал фазалары, уақыт жоспарлары, анықтау кірістері, енгізу/шығару сыйымдылығы, байланыс және қоршаған ортаны қорғау контроллердің жоспарланған қолданбада сенімді жұмыс істей алатынын анықтайды.

Жол сигналын реттегішінің бағасын бағалау кезінде сатып алушылар толық конфигурация мен өмірлік цикл талаптарын салыстыруы керек: басқару режимі, шығыс сыйымдылығы, анықтау үйлесімділігі, байланыс архитектурасы, жүйе интеграциясы, қоршаған орта сипаттамалары, кеңейту мүмкіндігі және техникалық қызмет көрсету талаптары. Төменгі бастапқы баға ұсынысы жоба талап ететін функциялар мен сенімділікті қамтамасыз еткенде ғана тиімді болады.

Қала қиылыстары, артерияларды үйлестіру, жаяу жүргіншілер өткелдері және бейімделген қозғалысты басқару үшін дұрыс контроллер қозғалысты басқарудың нақты стратегиясына сәйкес келеді және айналадағы ITS инфрақұрылымымен таза түрде біріктіре алады.
