Кері санақ таймері бар төмен қуатты жаяу жүргіншілерге арналған бағдаршам: Сатып алушыға арналған нұсқаулық

Қалалық жол қозғалысы жобалары үшін жаяу жүргінші сигналы жаяу жүргіншілер өткелінің жанында орнатылған жай ғана жарықдиодты дисплей емес. Бұл үздіксіз жұмыс істейтін жол бойындағы құрылғы, ол көрінетін, қозғалыс реттегішімен синхрондалған және өзгермелі сыртқы жағдайларда тұрақты болуы керек. Жүздеген немесе мыңдаған жаяу жүргіншілер сигналдары бүкіл қалада жұмыс істегенде, қуат тұтынудағы, жарықдиодты өнімділіктегі, техникалық қызмет көрсету жиілігіндегі және қызмет ету мерзіміндегі салыстырмалы түрде шағын айырмашылықтар меншіктің жалпы құнына әсер етуі мүмкін.

Дәстүрлі жаяу жүргіншілер бағдаршамдары конфигурация қиылысқа сәйкес келмегенде практикалық қиындықтар тудыруы мүмкін. Қуатты шамадан тыс тұтыну пайдалану шығындарын арттырады, ал кері санақтың анық емес дисплейі жаяу жүргіншілердің қалған өту уақытын бағалауын қиындатады. Күшті күн сәулесі, жаңбыр, шаң, температураның өзгеруі және ұзақ жұмыс циклдері оптикалық және электрлік дизайнға қосымша талаптар қояды.

Төмен қуатты жаяу жүргіншілер бағдаршамын бағалайтын сатып алу топтары үшін дұрыс сұрақ өнімнің аз қуат тұтынатыны ғана емес. Неғұрлым пайдалы сұрақ - оның төмен қуатты жарық диодты дизайны, оптикалық өнімділігі, кері санақ функциясы, синхрондау әдісі, қоршаған ортаны қорғау және күтілетін техникалық қызмет көрсету талаптары жобаға сәйкес келеді ме.

Төмен қуатты жарық диодты өнімділігі және оның ұзақ мерзімді жұмысы үшін нені білдіреді

Жарық көзі - сатып алу топтары зерттейтін бірінші бағыттардың бірі. FAMA жаяу жүргіншілерге арналған бағдаршам өнімдерінің ассортименті жарықтығы жоғары жарықдиодты модульдерді пайдаланады, ал кері санақ таймері бар төмен қуатты жаяу жүргіншілер сигналы шам тақтасы, объектив, қуат көзі, шам ыдысы және сегменттелген сандық кері санақ дисплейі бар үш бірлік конфигурациясын пайдаланады. Өнім жаяу жүргіншілер өткелінің бағдаршамдарымен басқарылатын қиылыстарға арналған.

Төмен қуат тұтынуды көрінуден тәуелсіз бағалауға болмайды. Жаяу жүргіншілер сигналы электр энергиясын тұтынуды бақылауда ұстай отырып, бақылау қашықтығы мен қоршаған орта үшін жеткілікті оптикалық шығыс шығаруы керек. Іс жүзінде бұл шамның номиналды қуатын оның жарық қарқындылығымен, жарық диодты конфигурациясымен, оптикалық дизайнымен және нақты жұмыс кестесімен салыстыруды білдіреді, тек ең төменгі қуат сипаттамасын таңдаудың орнына.

FAMA жариялаған кері санақ таймері бар жоғары ағынды жаяу жүргіншілерге арналған бағдаршам осы параметрлерді бірге көрсетудің пайдалы мысалын береді. Оның тізімделген конфигурациясы 300 мм жарық шығаратын бетті, қызыл және жасыл жаяу индикаторлары мен кері санақ дисплейі үшін бөлек қуат тұтыну шектерін, 5 000–15 000 CD шамасындағы жарық қарқындылығын, кемінде 300 м көрнекі қашықтықты және кемінде 100 000 сағаттық жарық диодты қызмет ету мерзімін қамтиды. Оның тізімделген жұмыс температурасы -40°C-тан +80°C-қа дейін және оның қорғау дәрежесі IP55. Бұл өнімге тән спецификациялар және жаяу жүргіншілер сигналының әрбір FAMA үлгісіне қолданылмауы керек.

Бұл айырмашылық сатып алу кезінде маңызды. 200 мм сигналды, 300 мм сигналды және үлкенірек сигналды тек жалпы қуатпен салыстыруға болмайды. Жарық шығаратын беттің өлшемі, көру қашықтығы, орнату биіктігі, жарық диодты саны, оптикалық құрылым және қажетті жарықтық сәйкес конфигурацияға әсер етеді.

Энергияны үнемдеуді нақты жұмыс жағдайларынан да есептеу керек. Жылдық энергияның негізгі есебі:

Жылдық электр энергиясын тұтыну = жұмыс қуаты × тәуліктік жұмыс уақыты × жылына жұмыс күндері

Мысалы, егер екі өнім үздіксіз жұмыс істесе, бірақ біреуінің бірдей сигнал конфигурациясында өлшенген жұмыс қуаты төмен болса, айырмашылықты қиылыстардың саны мен жұмыс жылдары бойынша көбейтуге болады. Бұл «энергияны үнемдеудің» қолдау көрсетілмейтін пайызын пайдаланудан гөрі қуат өнімділігін салыстыру үшін неғұрлым сенімді негіз береді.

Дәл осындай принцип техникалық қызмет көрсетуге де қолданылады. Ұзақ қызмет ететін жарық диодты көзі ауыстыру жиілігін азайтуы мүмкін, бірақ қызмет көрсетудің нақты пайдасы қуат көзіне, жылуды басқаруға, қоршауға, орнату ортасына және сигналдың қолжетімділігіне де байланысты. FAMA-ның жоғары ағынды жаяу жүргіншілер сигналы, мысалы, сенімділікке бағытталған дизайнының бөлігі ретінде сыртқы жылу диссипациясын, кең вольтты тұрақты ток қуат көзін, асқын кернеуден қорғауды және үлкен жарықдиодты чиптерді біріктіреді.

Көріну - жай жарықтық талабы емес, жүйе параметрі

Жаяу жүргіншілер сигналдары үшін көріну жаяу жүргіншінің нақты көру орнынан ескерілуі керек.

Қаланың тығыз қиылысында сигналды салыстырмалы түрде қысқа қашықтықтан көруге болады, бірақ ғимараттармен, көліктермен, жарнамалық белгілермен және басқа жарық көздерімен қоршалған. Кең магистральдық жолда талап етілетін көру қашықтығы әлдеқайда көп болуы мүмкін. Мектептің айналасында әртүрлі бағытта келе жатқан жаяу жүргіншілер үшін сигналды түсіндіру оңай болуы керек.

Салыстыру үшін негізгі параметрлерге жарық шығаратын бет өлшемі, жарық қарқындылығы, жарық диодты толқын ұзындығы, оптикалық біркелкілік, кері санақ дисплейлеріне арналған таңба өлшемдері, көру қашықтығы және күшті қоршаған жарық кезінде контрастты сақтау мүмкіндігі жатады.

FAMA жариялаған жоғары ағынды жаяу жүргіншілер үлгісі қызыл және жасыл жарықдиодты толқын ұзындығын сәйкесінше 625 ± 5 нм және 505 ± 5 нм және 5 000–15 000 cd жарық қарқындылығы диапазонымен бірге көрсетеді. Қайтадан, бұл сандар нақты үлгіге жатады және жоба үшін келтірілген нақты конфигурациямен тексерілуі керек.

FAMA құжаттаған Перу жарықдиодты бағдаршам жобасы сонымен қатар жоба мүмкіндіктерінің ішінде жоғары тиімді және ұзақ қызмет ететін жарықдиодты шамдарды, жарқын жарықтандыруды, біркелкі оптикалық шығысты, ылғал мен шаңға төзімділікті және жууға қарсы өнімділікті анықтайды. Бұл оптикалық өнімділік пен қоршаған ортаға төзімділіктің оқшауланған өнім шағымдарынан гөрі жоба деңгейіндегі талаптарға айналуы туралы практикалық анықтама береді.

Бұл кері санақ таймері бар төмен қуатты жаяу жүргіншілер бағдаршамын бағалау кезінде әсіресе маңызды. Қуатты тұтынуды азайту сигналдың анық байланысу мүмкіндігін азайтуды білдірмеуі керек. Жақсы инженерлік әдіс - жарық диодты тиімділігі, оптикалық шығыс, дисплей өлшемі, көру қашықтығы және нақты жарықтандыру ортасы арасындағы байланысты оңтайландыру.

Кері санақ дисплейі және сигналды синхрондау

Жаяу жүргіншілерге арналған кері санақ таймерінің белгілі бір жұмысы бар: ол жаяу жүргіншілер сигналының фазасымен байланысты қалған уақытты хабарлайды. Сондықтан кері санақ мәні бағдаршам жүйесімен синхрондауға байланысты.

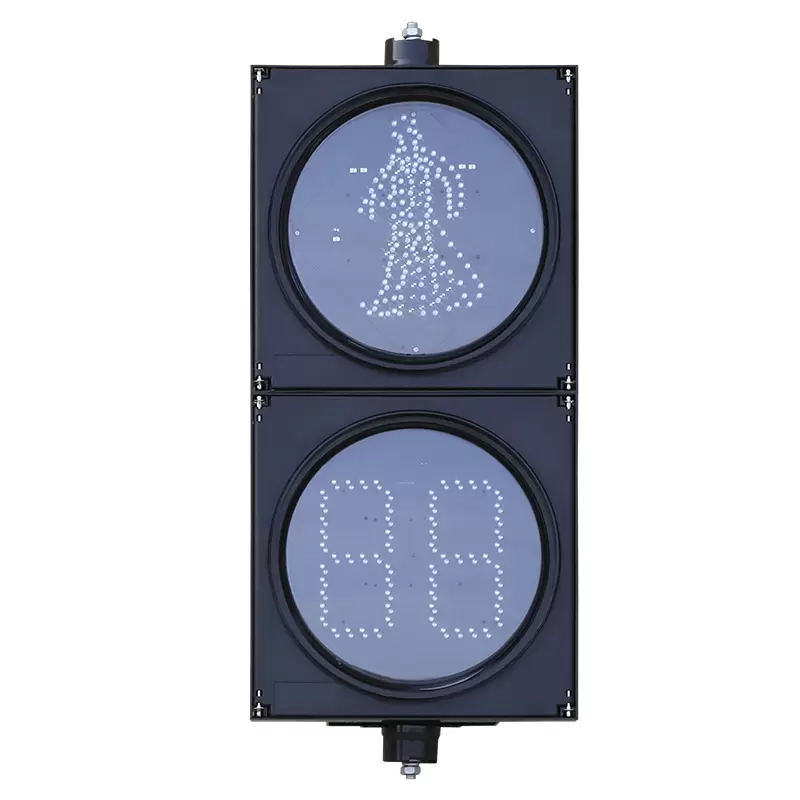

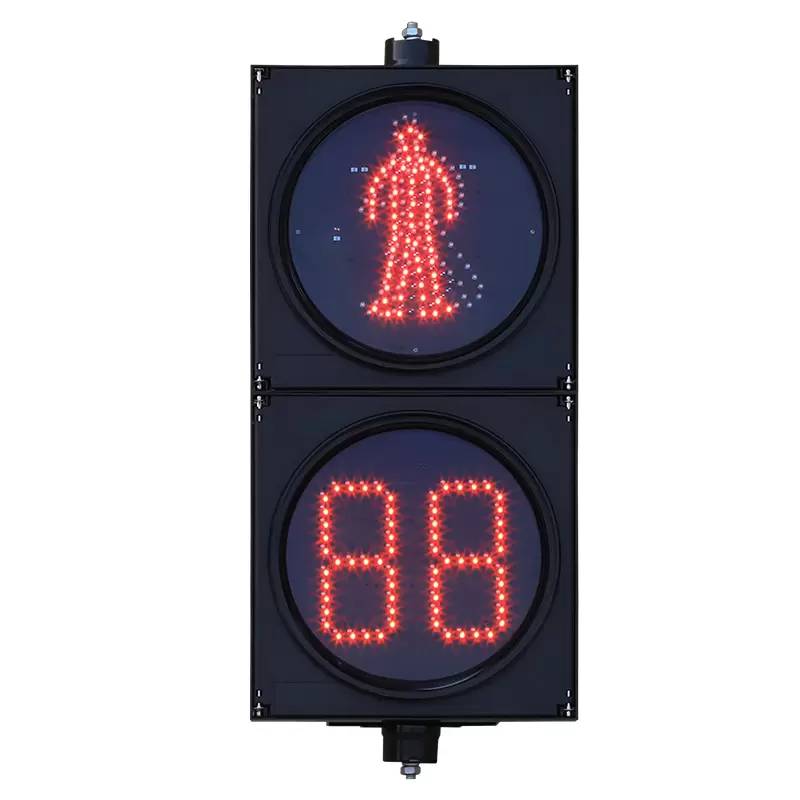

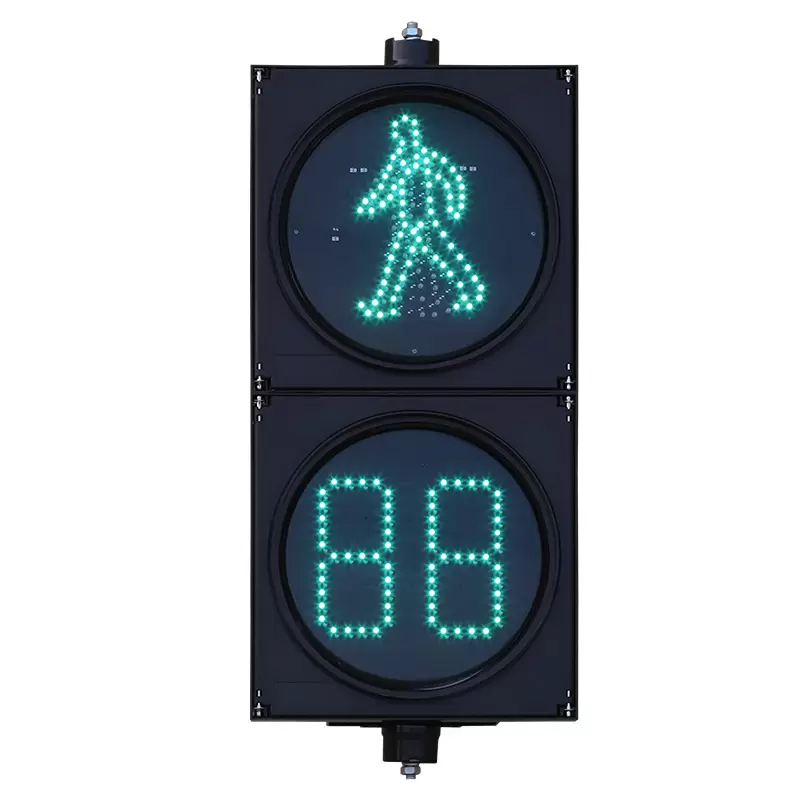

Кері санақ таймері бар FAMA аз қуатты жаяу жүргіншілер бағдаршамы сегменттелген сандық дисплейді пайдаланады, ал оның жоғары ағыны бар жаяу жүргіншілер моделі үш бейімделген кері санақ жұмыс режимін сипаттайды: байланыс режимі, іске қосу режимі және оқу режимі. FAMA бұл дизайн негізгі ішкі және халықаралық жол сигналы контроллерінің 99%-дан астамымен үйлесімді болуға арналғанын айтады. Мұндай үйлесімділік шағымын әрбір контроллермен әмбебап үйлесімділік ретінде қарастырмай, нақты жобада пайдаланылатын нақты контроллер мен интерфейске қатысты бағалау керек.

Сонымен, кері санақ таймеріне тәуелсіз контроллер қажет пе?

Міндетті емес. Дұрыс жобаланған жол сигналы жүйесінде кері санақ функциясы сигналды басқару архитектурасының бөлігі ретінде жұмыс істей алады. Маңызды талап - көрсетілген кері санақтың нақты сигнал фазасына сәйкес келуі және контроллер уақыт жоспарын өзгерткен кезде дұрыс жауап беруі.

FAMA сонымен қатар көлік сигналдарын, жаяу жүргіншілер сигналдарын, кері санақ таймерлерін және бағыттаушы сигналдарды басқаруға арналған бағдаршам сигналдарының контроллерлерін ұсынады. Оның үйлестірілген контроллері жаяу жүргіншілер өткелін қолдау, адаптивті басқару, төтенше жағдайдағы басымдық және көп кезеңді схемаларды қамтитын функцияларды қолдайды.

Бұл жүйе деңгейіндегі үйлесімділік сигнал уақыты статикалық емес қиылыстар үшін маңызды. Егер қозғалыс жағдайлары, жаяу жүргіншілер фазалары, төтенше жағдай басымдығы немесе келісілген уақыт жоспарлары өзгерсе, кері санақ дисплейі контроллердің ағымдағы сигнал күйіне сәйкес болуы керек.

Сатып алу топтары үшін дұрыс сұрақ жай ғана «Сигналда кері санақ бар ма?» деген сұрақ емес. Ол:

Кері санақ қиылысу контроллері пайдаланатын сигнал уақыты туралы ақпаратты қалай қабылдайды, түсіндіреді және жаңартады?

Жауап техникалық бағалау және іске қосу кезінде расталуы керек.

Төмен қуат LED жарықтығын төмендете ме?

Төмен қуат пен жоғары көріну бір-біріне қарама-қайшы емес. Байланыс электр қуатының пайдалы оптикалық шығысқа қаншалықты тиімді түрленетініне және оптикалық жүйенің бұл шығысты қалай тарататынына байланысты.

Тиімді жарықдиодты чиптерді және сәйкес оптикалық өңдеуді пайдаланатын өнім көрінетін сигнал ақпаратының көлемін жай ғана азайтпай-ақ, төменірек электр жүктемесін мақсат ете алады. Мысалы, FAMA-ның жоғары ағынды жаяу жүргіншілер сигналы көзден жарықты біркелкі беттік шығысқа тарату және қайта бағыттау үшін үш қабатты оптикалық өңдеуді пайдаланады. Оның жарияланған дизайны сонымен қатар үлкен жарықдиодты чиптерді, жылуды басқаруды және тұрақты токпен қамтамасыз ету технологиясын біріктіреді.

Дегенмен, сатып алу топтары «ватт» пен «жарықтықты» оқшауланған сандар ретінде салыстырудан аулақ болуы керек. Дұрыс бағалау мыналарды ескеруі керек:

• Шамның қуатын тұтыну

• Жарық қарқындылығы

• Жарық шығаратын бетінің өлшемі

• Жарық диодты саны және конфигурациясы

• Оптикалық құрылым

• Көру қашықтығы

• Күндізгі жарық жағдайлары

• Сигнал орнату биіктігі

• Кері санақ таңба өлшемі

Бұл тәсіл аз қуат конфигурациясының нақты жол ортасына шын мәнінде сәйкес келетінін анықтауды жеңілдетеді.

Сыртқы жағдайлар ұзақ мерзімді сенімділікті анықтай алады

Сыртта орнатылған жаяу жүргіншілер сигналы жаңбыр, ылғалдылық, шаң, температура ауытқулары және күн радиациясы әсер еткенде үздіксіз жұмыс істей алады. Бұл жағдайлар тек корпусқа ғана емес, сонымен қатар қуат көзіне, жарықдиодты қосылыс температурасына, тығыздағыштарға, қосқыштарға және ішкі электрондық компоненттерге де әсер етеді.

FAMA жариялаған жоғары ағынды жаяу жүргіншілер сигналы -40°C пен +80°C аралығындағы жұмысты, 97% RH дейінгі салыстырмалы ылғалдылықты және осы үлгі үшін IP55 қорғаныс дәрежесін көрсетеді. Бұл спецификациялар қоршаған орта параметрлерін өнім таңдалғаннан кейін қосу емес, сатып алу спецификациясының бөлігі ретінде қарастыру керек екенін көрсетеді.

Сәйкес қорғаныс деңгейі әлі де нақты орнату ортасына сәйкес таңдалуы керек. Қоршаған қалалық қондырғы мен ашық жол бойындағы қондырғы әртүрлі экологиялық талаптарға ие болуы мүмкін.

Жаңбыр жиі жауатын, жағалаудағы ылғалдылық, температураның үлкен ауытқуы немесе шаңның жоғары әсері бар аймақта орналасқан жоба үшін сатып алу топтары «ауа райына төзімді» сияқты жалпы мәлімдемеге сүйенбей, қоршаған ортаның толық сипаттамасын қарап шығуы керек.

Қуаттылығы төмен жаяу жүргіншілерге арналған бағдаршамдардың практикалық мәні бар жерде

Қаланың бос емес қиылысында әдетте сигналды синхрондау, көру қашықтығы, кері санақ оқу мүмкіндігі және үздіксіз жұмыстың үйлесімі басымдыққа ие. Төмен қуатты жарық диоды конфигурациясы сигналдардың көп саны қолданылғанда және ұзақ уақыт бойы жұмыс істегенде құндырақ болады.

Мектеп қиылысында көріну және интуитивті сигнал ақпараты ерекше маңызды болуы мүмкін. Кері санақ дисплейі жаяу жүргіншілердің әдеттегі жолынан оқылатын болуы керек, ал сигнал уақыты бағдарламаланған қиылысу фазасына дәл сәйкес келуі керек.

Бөлінген қиылыстары бар жалпыға ортақ жолдарда техникалық қызмет көрсету және қуат тұтыну желі деңгейінде маңыздырақ болады. Қуатты тұтынудағы немесе ауыстыру жиілігіндегі шағын айырмашылық көптеген қондырғыларда көбейтілгенде маңыздырақ болуы мүмкін.

Жаяу жүргіншілер сигналдарын трафикті интеллектуалды басқарумен біріктіретін жобалар үшін сигнал үлкенірек жүйенің құрамдас бөлігі ретінде де бағалануы керек. FAMA смарт сигналды басқару, ақылды қозғалыс қауіпсіздігі және 5G көп функционалды смарт тіректер айналасындағы интеллектуалды тасымалдауды сипаттайды, оның ішінде катушкалар, геомагнетизм, RFID, радар және визуалды идентификацияны қоса алғанда, қозғалыс пен жаяу жүргіншілер ағынын бақылау технологиялары бар.

Бұл жүйе перспективасы, әсіресе, муниципалитет белгіленген уақыттағы сигнал жұмысынан тыс қозғалысты неғұрлым жауапты басқаруға көшуді жоспарлағанда өте маңызды.

Жаяу жүргіншілер бағдаршамының бағасын не анықтайды?

Әрбір жаяу жүргінші бағдаршамына қолданылатын бірыңғай баға жоқ. Жаяу жүргіншілер бағдаршамының бағасы физикалық конфигурацияға, оптикалық талаптарға, басқару функцияларына, қоршаған ортаның техникалық сипаттамаларына және жобаның санына байланысты.

Негізгі шығындар факторларына әдетте мыналар жатады:

FAMA's product range illustrates this configuration-based approach. Its published pedestrian signal products include different signal sizes and countdown configurations, while its broader range includes pedestrian signals, countdown modules, traffic signal controllers, and integrated traffic lights.

For procurement teams, comparing quotations only by unit price can therefore be misleading. A lower-priced signal may have a different light size, countdown configuration, control interface, protection specification, or installation requirement.

A more useful comparison is:

Initial purchase cost + electricity cost + maintenance cost + replacement cost

This is particularly important for large municipal projects. If a signal operates continuously, the electricity component can accumulate over many years. If access to the installation location is difficult, maintenance labor and traffic-management costs can also become relevant.

How much does a pedestrian traffic light cost?

The answer depends on the specification rather than a universal market price. A basic pedestrian signal without a countdown display will generally have a different configuration from a larger signal with an integrated countdown, special optical requirements, enhanced environmental protection, or customized control interfaces.

For a project quotation, the buyer should provide at least the required lamp size, signal configuration, countdown requirement, operating voltage, controller compatibility, environmental conditions, installation method, applicable standards, quantity, and customization requirements.

This allows suppliers to provide a technically comparable quotation instead of comparing nominally similar products with different configurations.

How much power does a pedestrian traffic light use?

Power consumption varies by model, signal size, LED configuration, countdown function, and operating state.

For example, FAMA's published high-flux 300 mm pedestrian model lists static red pedestrian light consumption of ≤8 W, static green pedestrian light consumption of ≤10 W, and dual red/green countdown consumption of ≤10 W. These values are specific to the listed RX300-3-FM35 configuration and should not be generalized to every pedestrian signal.

For a project-level calculation, procurement teams should request the rated power for each signal state and calculate expected annual energy consumption based on the actual operating schedule.

What are the advantages of a low power pedestrian traffic light?

The primary advantage is the potential to reduce electricity consumption during long operating periods. At the network level, this can become more significant when many intersections operate continuously.

Төмен қуатты дизайнды ұзақ қызмет ететін LED технологиясымен және сенімді қуат пен жылуды басқарумен бірге бағалауға болады. Дегенмен, энергия тиімділігін көріну мен сенімділіктен бөлек қарастыруға болмайды. Дұрыс өнім - қуатты тиімді пайдалану кезінде қажетті оптикалық және қоршаған ортаны қорғау көрсеткіштеріне сәйкес келетін өнім.

Жаяу жүргіншілерге арналған кері санақ таймері қалай жұмыс істейді?

Кері санақ таймері жаяу жүргіншілер сигналының фазасымен байланысты уақыт ақпаратын қабылдайды немесе анықтайды және қалған уақытты көрінетін сандық дисплейге түрлендіреді.

Жүйеге байланысты іске асыру өзгереді. FAMA жариялаған кері санақ өнімдері белгілі үлгілердегі байланыс, іске қосу және оқу режимдерін қоса, бейімделген жұмыс режимдерін қолдайды. Оның кері санақ бағдаршам модулі оптикалық линзаны, жарық тақтасын, басқару тақтасын, су өткізбейтін сақинаны және шам ыдысын қамтиды.

Нақты жоба үшін контроллер интерфейсі мен уақыт логикасы жүйені біріктіру және іске қосу кезінде тексерілуі керек. Маңызды талап - көрсетілген мәннің белсенді сигнал фазасына сәйкес болуы.

Жаяу жүргіншілер бағдаршамының өндірушісін қалай таңдауға болады?

Муниципалдық және инфрақұрылымдық жобалар үшін өндіруші өнімнің сыртқы түріне немесе бірліктің бағасына қарағанда жоғары бағалануы керек.

Сатып алу топтары мыналарды тексеруі керек:

1. Техникалық сипаттамалар — қуат тұтынуы, жарық қарқындылығы, жарық диодты конфигурациясы, көру қашықтығы, кері санақ диапазоны, жұмыс температурасы және қорғаныс дәрежесі.

2. Контроллердің үйлесімділігі — сигнал мен кері санақ жобада қолданылатын қозғалысты басқару жүйесімен біріктіре алады ма.

3. Сыртқы сенімділік — корпус, тығыздау, температура диапазоны, электрлік қорғаныс және ұзақ мерзімді пайдалану талаптары.

4. Өнім ассортименті — қажет болған жағдайда жеткізуші жаяу жүргіншілер сигналдарын, кері санақ модульдерін, контроллерлерді және тиісті жабдықты қамтамасыз ете алады ма.

5. Жоба тәжірибесі — өндіруші салыстырмалы бағдаршамдарды орналастыруды аяқтады ма.

6. Теңшеу мүмкіндігі — өлшемдер, сигнал конфигурациясы, интерфейстер, орнату реттеулері немесе басқа жоба талаптары бейімделуі мүмкін бе.

7. Өмірлік цикл құны — энергияны тұтыну, техникалық қызмет көрсету, ауыстыру және іске қосу бірге қарастырылған кезде баға ұсынысының мағынасы бар ма.

FAMA-ның жарияланған жобалық портфолиосы әртүрлі аймақтарда жаяу жүргіншілер мен бағдаршамдарды орналастыруды қамтиды. Оның жобалар тізіміне Қытайдағы жаяу жүргіншілер сигналы жобалары, сондай-ақ Оңтүстік Америкадағы және басқа нарықтардағы бағдаршам жобалары кіреді. Мысалы, Перу жобасы бағдаршамдарды, күн жүйесін, сымсыз контроллерлерді және тіректерді қамтыды, бұл дербес сигнал шамынан тыс жабдықтың ауқымын көрсетті.

FAMA - Қытайдағы бағдаршамдар индустриясындағы жетекші кәсіпорын

Кері санақ таймері бар қуаты төмен жаяу жүргіншілер бағдаршамын бағалайтын сатып алушылар үшін ең қолайлы таңдау бір спецификацияға емес, толық жұмыс ортасына негізделуі керек.

Қуатты тұтыну ұзақ мерзімді энергия құнының бір бөлігін анықтайды. Жарық диодты және оптикалық дизайн сигналдың қажетті қашықтықта танылуы мүмкін екенін анықтайды. Кері санақ технологиясы қалған қиылысу уақытының анық хабарланатынын анықтайды. Сигналдарды синхрондау сол ақпараттың нақты трафик фазасына сәйкес келетінін анықтайды. Қоршаған ортаны қорғау және жылуды басқару ұзақ мерзімді тұрақтылыққа әсер етеді. Соңында, өнімнің конфигурациясы, теңшеу, орнату талаптары және жобаның саны жаяу жүргіншілер бағдаршамының нақты бағасына әсер етеді.

Қала қиылыстары, мектеп өткелдері, қоғамдық жолдар және үлкен интеллектуалды көлік жобалары үшін бұл факторларды бірге бағалау керек. FAMA жаяу жүргіншілерге арналған бағдаршам диапазоны, кері санақ өнімдері, бағдаршам реттегіштері және жоба портфолиосы оның жаяу жүргіншілерге арналған бағдаршам өнімдерінің ассортименті мен жоба портфолиосы арқылы қолжетімді конфигурацияларды нақты жобаның техникалық талаптарымен салыстыру үшін қарастырылуы мүмкін .
