Кері санақ бағдаршам модулінің нұсқаулығы: Автомобиль таймерлері үшін синхрондау, үйлесімділік және асқын кернеуден қорғау

Жол сигналының кері санақ модулі үшін сандарды көрсету қолданбаның бір бөлігі ғана. Нақты қиылыста кері санақ дисплейі бағдаршамның реттегішіне дұрыс жауап беруі, қажетті кіріс сигналын тануы, электр жағдайлары өзгерген кезде тұрақты болуы және найзағай мен кернеудің жоғарылауы мүмкін ортада жұмысын жалғастыруы керек. Жол қозғалысының инженерлік мердігерлері, жүйелік интеграторлар және трафик жабдықтарын сатып алушылар үшін бұл талаптар кері санақ таймерінің сыртқы түрінен гөрі маңыздырақ.

Кері санақ бағдаршамының практикалық нұсқаулығы орнатуды, контроллердің үйлесімділігін, сигналды анықтауды, кері санақты синхрондауды, параметрді іске қосуды және ақауларды жоюды қарастыруы керек. Сонымен қатар, автокөлікке арналған Бағдаршамның кері санақ таймерін бағалайтын сатып алушылар модульдің әртүрлі кіріс жағдайларын, электр кедергілерін, асқын кернеуден қорғауды және өріс конфигурациясын қалай өңдейтінін түсінуі керек.

FAMA үшін кері санақ модулі кері санақ дисплейін оқшауланған жарықтандыру компоненті ретінде қарастырмай, осы практикалық талаптарға сай жасалған.

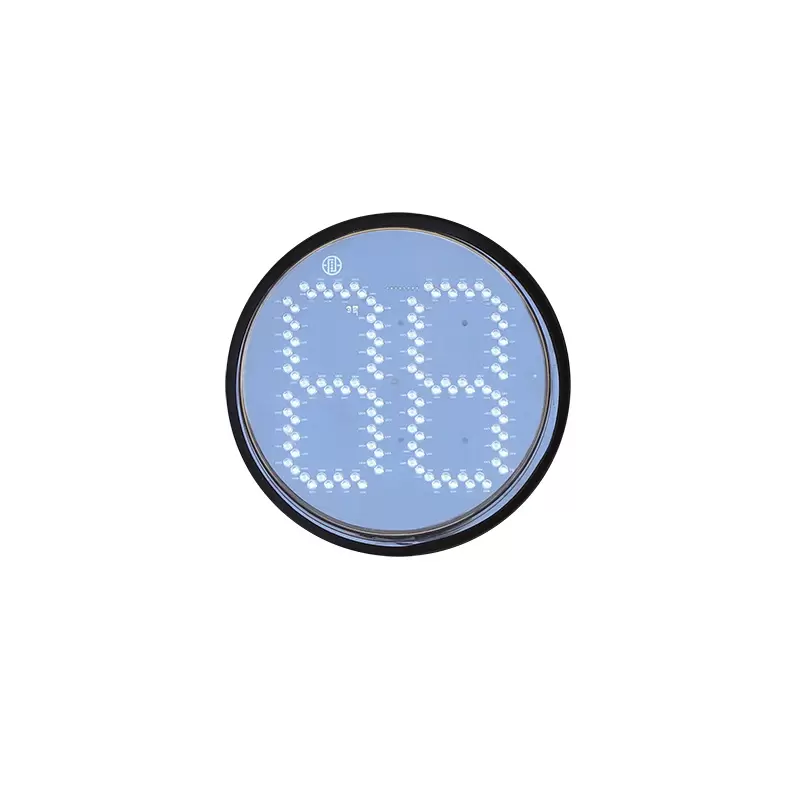

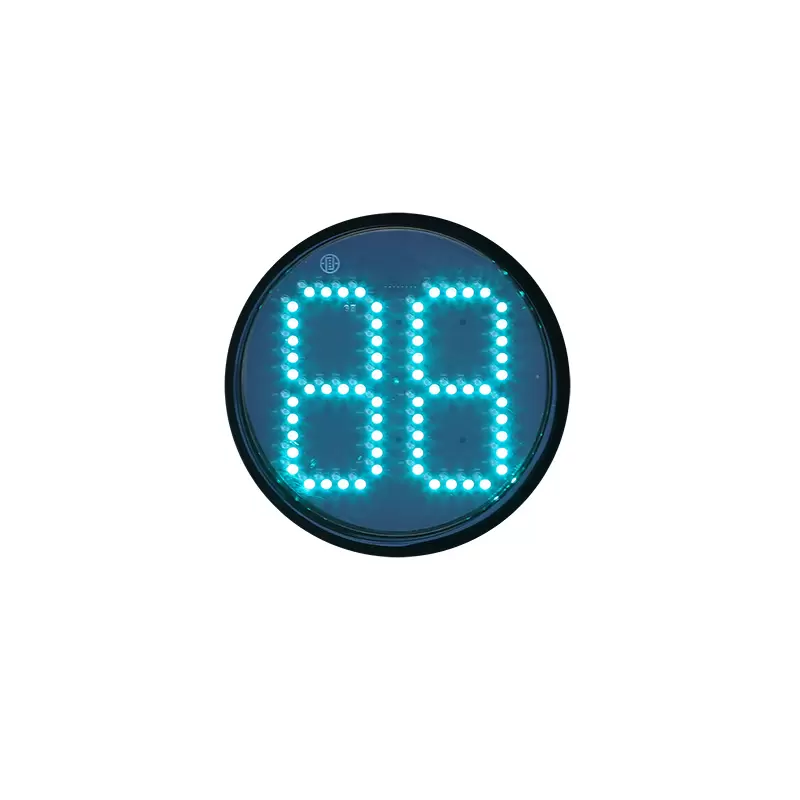

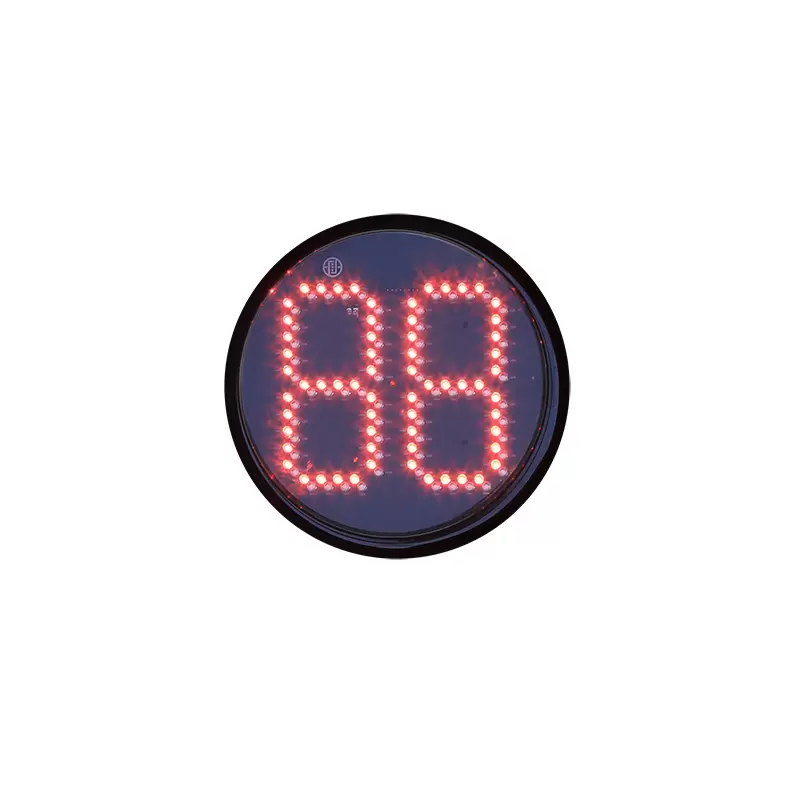

Кері санақ бағдаршам модулінің құрылымын түсіну

Кері санақ бағдаршам модулі оптикалық линзадан, жарық тақтасынан, басқару тақтасынан, су өткізбейтін сақинадан және шам ыдысынан тұрады. Әрбір құрамдас модульдің жалпы жұмысына үлес қосады, ал басқару тақтасы кері санақ дисплейі мен жол сигналы жүйесімен байланысты электрлік сигналдар арасындағы негізгі интерфейсті қамтамасыз етеді.

Оптикалық линзалар мен жарық тақтасы кері санақ ақпаратының визуалды көрсетіліміне тікелей байланысты. Шам тостаған модульдің физикалық құрылымының бір бөлігін құрайды, ал су өткізбейтін сақина орнатылған жинақтың қоршау мен қорғаныс талаптарын қолдайды. Модуль қозғалыс сигналымен байланысты кірісті анықтап, интерпретациялау керек кезде басқару тақтасы әсіресе маңызды.

Сатып алу топтары үшін бұл кері санақ сигналы модулін бағалау тек жарық диодты дисплей сипаттамаларымен шектелмеуі керек дегенді білдіреді. Механикалық құрылымды, электрлік анықтау сұлбасын және контроллер интерфейсін бір жүйе ретінде қарастыру қажет.

Қарым-қатынасты келесідей қорытындылауға болады:

Трафик сигналының кірісі → сигналды анықтау → басқару логикасы → кері санақты есептеу/дисплей → синхрондалған визуалды шығыс

Кіріс сигналы дұрыс анықталмаса немесе түсіндірілмесе, кері санақ дисплейі дисплей жабдығының өзі қалыпты жұмыс істеп тұрған кезде де қозғалыс сигналына сәйкес келмеуі мүмкін.

Бейімделетін анықтау кері санақты синхрондау үшін орталық болып табылады

Бағдаршамның кері санақ таймеріне қойылатын негізгі техникалық талаптардың бірі - электрлік ортадағы өзгерістермен күресу мүмкіндігі.

FAMA модулі адаптивті анықтау мүмкіндіктері бар патенттелген кері санақты анықтау тізбегін пайдаланады. Берілген өнім ақпаратына сәйкес, схема кіріс кернеуінің әртүрлі деңгейлеріне автоматты түрде сәйкес келеді, жұмыс шектерін динамикалық түрде реттей алады және сыртқы электр кедергілерін сүзеді.

Бұл тәсіл маңызды, себебі кері санақ модулі қозғалыс сигналының контроллерінен тәуелсіз жұмыс істемейді. Кері санақ дұрыс жауап бермес бұрын оның анықтау тізбегі тиісті сигнал жағдайын анықтауы керек.

Автоматты кіріс кернеуін сәйкестендіру

Кері санақ модулі жобада пайдаланылатын қозғалыс сигналын басқару жүйесіне байланысты әртүрлі енгізу жағдайларына тап болуы мүмкін. Бір тіркелген анықтау шартына сүйенудің орнына, адаптивті кернеуді анықтау модульге кіріс сигнал деңгейіне сәйкес келуге және тиісті жұмыс жағдайын орнатуға мүмкіндік береді.

Орнату тобы үшін бұл кіріс кернеуінің үйлесімділігін іске қосу кезінде растау үшін маңызды элемент етеді.

Негізгі сұрақтар:

• Бағдаршам контроллері қандай кіріс сигналын береді?

• Кері санақ модулі бұл сигналды дұрыс анықтай ала ма?

• Таңдалған жұмыс режимі контроллерге сәйкес пе?

• Қолданыстағы жүйе жағдайларында сигнал деңгейі өзгерген кезде модуль дәйекті түрде жауап береді ме?

Бұл сұрақтарды орнатудан кейін ақаулықтарды жою мәселелері ретінде қарастырудың орнына түпкілікті орналастыру алдында растау керек.

Динамикалық шекті реттеу және кедергілерді сүзу

Электр кедергісі сигналды анықтауды қиындатады. Егер анықтау тізбегі қажетсіз электрлік ауытқуларға тым оңай жауап берсе, кері санақ модулі кедергіні жарамды сигнал күйі ретінде түсіндіруі мүмкін.

Бейімделетін анықтау дизайны мұны динамикалық шекті реттеу және электрлік кедергілерді сүзу арқылы шешеді. Бір өзгермейтін анықтау шегін пайдаланудың орнына, схема анықталған кіріс жағдайына сәйкес өзінің жұмыс шегін реттей алады.

Жол сигналының кері санақ модулі үшін мақсат кернеуді анықтау ғана емес. Бұл кері санақ сигналдың нақты күйімен синхрондалған күйінде қалуы үшін жоспарланған қозғалысты басқару сигналын қажетсіз электрлік кедергілерден ажырату.

Бұл әсіресе жобада бірнеше электр құрылғылары, ұзақ сымдар немесе электр тогының бұзылуының басқа көздері болған кезде маңызды.

Көлікке арналған бағдаршамның кері санағы таймері: орнату және жүйенің үйлесімділігі

Автокөлік үшін Бағдаршамның кері санақ таймерін таңдаған кезде, бірінші сұрақ дисплейдің сыртқы түріне емес, қолданыстағы жол сигналын басқару жүйесімен үйлесімділік болуы керек.

Модуль үш адаптивті жұмыс режимін қолдайды. Берілген өнім туралы ақпаратқа сәйкес, бұл жұмыс режимдері негізгі ішкі және халықаралық жол сигналын басқару жүйелерінің 99%-дан астамымен үйлесімділікті қамтамасыз етуге арналған.

Бұл көрсеткішті әмбебап салалық статистика ретінде емес, FAMA ұсынған өнім өнімділігінің сипаттамасы ретінде түсіну керек.

Орнату жобасы үшін сәйкес жұмыс режимі нақты қозғалыс сигналының реттегіші мен сигнал сипаттамаларына сәйкес анықталуы керек. Негізгі іске қосу реті мыналарды қамтуы керек:

1. Бағдаршам реттеушісін және оның шығыс сипаттамаларын растаңыз.

2. Қажетті қуат кірісі мен байланыс интерфейсін растаңыз.

3. Сәйкес бейімделгіш жұмыс режимін таңдаңыз.

4. Кері санақ модулін жобаның сым талаптарына сәйкес қосыңыз.

5. Модуль жол сигналының кірісін дұрыс анықтайтынын тексеріңіз.

6. Көрсетілген кері санақ нақты қызыл немесе жасыл сигнал күйіне сәйкес келетінін тексеріңіз.

7. Қиылыстарды қалыпты жұмысқа қосу алдында параметрді іске қосуды аяқтаңыз.

Сондықтан кері санақ модулінің нұсқаулығын орнату диаграммасы ғана емес, іске қосу анықтамасы ретінде қарастырған жөн.

Кері санақ синхрондалмаған кезде нені тексеру керек

Кері санақ дисплейі дұрыс емес болса, кіріс сигналын анықтай алмаса немесе қозғалыс сигналына сәйкес келмесе, модульді дереу ауыстыру міндетті түрде бірінші қадам емес.

Орнату тобы алдымен контроллер, кіріс сигналы және модуль конфигурациясы арасындағы байланысты тексеруі керек.

Маңызды бақылау нүктелеріне мыналар жатады:

Кіріс сигналы:
Бағдаршам сигналы контроллерінің кері санақ модуліне күтілетін сигнал беріп жатқанын растаңыз.

Кіріс кернеуі:
нақты кіріс жағдайының таңдалған анықтау режиміне сәйкес келетінін тексеріңіз.

Жұмыс режимі:
қолданылатын басқару жүйесі үшін үш бейімделгіш жұмыс режимінің біреуі дұрыс таңдалғанын растаңыз.

Анықтау шегі:
анықтау тізбегі электр кедергісін емес, жоспарланған сигналды дұрыс танитынын тексеріңіз.

Байланыс интерфейсі:
Байланысқа қатысты жерде интерфейс қосылымын және конфигурациясын тексеріңіз.

Кері санақты синхрондау:
Кері санақ дисплейін іске қосу кезіндегі қозғалыс сигналының нақты күйімен салыстырыңыз. Жұмыс істеп тұрған дисплей автоматты түрде кері санақ дұрыс синхрондалғанын білдірмейді.

Бұл ақаулықтарды жою реті электрлік кіріс мәселесін, конфигурация мәселесін және қажетсіз құрамдас ауыстырудан бұрын нақты аппараттық құрал мәселесін бөлуге көмектеседі.

Қозғалыс сигналының қолданбалары үшін қос кернеуден қорғау

Бағдаршамдық жабдық ашық ауада орнатылады, бұл электр тогының кернеуінен қорғау маңызды мәселе болып табылады.

FAMA модулі қуат кірісін де, байланыс интерфейсін де қамтитын қос кернеуден қорғауды қамтамасыз етеді. Мұндағы мақсат – найзағай соғуының және жоғары вольтты кернеудің жабдыққа әсерін азайту.

Жүйелік интеграторлар үшін бұл айырмашылық маңызды. Тек кіріс көзін қорғау байланыс интерфейсі арқылы ықтимал асқын кернеу әсерін қарастырмайды. Екі жолдағы қорғанысты қамтитын модуль жабдық пайдаланатын электр интерфейстері үшін кеңірек қорғаныс дизайнын қамтамасыз етеді.

Қамтамасыз етілген өнім туралы ақпаратқа сәйкес, бұл дизайн ақаулық деңгейін төмендетеді және техникалық қызмет көрсету шығындарын 50%-дан астамға азайтады. Бұл арнайы FAMA-ның мәлімдеген өнім өнімділігінің сипаттамасы ретінде қарастырылуы керек және әрбір жоба немесе орнату ортасы үшін кепілдік берілген қысқарту ретінде жалпыланбауы керек.

Сондықтан сатып алушылар үшін ток кернеуінен қорғауды сайттың электрлік ортасымен, жерге қосу дизайнымен, орнату шарттарымен және жалпы бағдаршамдық қорғаныс жүйесімен бірге бағалау керек.

Жабдықты ауыстырмай қашықтан конфигурациялау

Жол қозғалысы жобалары әрқашан бірдей бақылау талаптарын қолданбайды. Бір жоба үшін конфигурацияланған модуль басқа қиылыста немесе қозғалыс сигналы ортасында орналастырылған кезде әртүрлі жүйе параметрлерін қажет етуі мүмкін.

Модуль компьютерге негізделген жоғарғы деңгейлі басқару жүйесі арқылы қашықтан конфигурациялауға қолдау көрсетеді. Жүйе параметрлерін жабдықты ауыстырмай онлайн режимінде реттеуге болады.

Бұл жобаны іске қосу және жөндеу кезінде практикалық артықшылық береді. Конфигурация параметрін өзгерту қажет болғандықтан модульді алып тастаудың орнына, уәкілетті техникалық персонал жоғарғы деңгейдегі басқару жүйесі арқылы тиісті жүйе параметрлерін реттей алады.

Бірнеше қиылыстарды өңдейтін мердігерлер үшін бұл физикалық модульді өзгертпестен әртүрлі жоба талаптарын орындау қажет болатын орналастыруды жеңілдетеді.

Қашықтан басқару конфигурациясын контроллердің дұрыс үйлесімділігі мен сигнал сымдарының орнына емес, іске қосу процесінің бөлігі ретінде қарастырған жөн.

Сатып алушылар кері санақ трафик сигналының модулін қалай бағалауы керек

Шетелдік трафик жабдығын сатып алушылар үшін пайдалы сипаттамаларды шолу дисплей өлшемінен немесе сыртқы түрінен көбірек қамтуы керек.

1. Қозғалыс сигналының контроллерінің үйлесімділігі

Модульдің жобада қолданылатын контроллермен және сигналды басқару архитектурасымен үйлесімділігін растаңыз. Бейімделетін жұмыс режимдері жоба әртүрлі контроллер жүйелерін қамтитын кезде ерекше маңызды болуы мүмкін.

2. Кіріс кернеуін анықтау

Модуль кіріс сигналын қалай анықтайтынын және оның кіріс кернеуінің тиісті жағдайларына бейімделе алатынын растаңыз.

3. Кері санақты синхрондау

Негізгі сұрақ - модуль қозғалыс сигналының күйін дәйекті түрде анықтай алады ма және кері санақ дисплейін көлік сигналымен синхрондауды сақтай алады.

4. Электрлік кедергілерді сүзу

Анықтау тізбегі қажетсіз электр кедергілерін қалай өңдейтінін сұраңыз. Бұл күрделі электрлік орталарда тұрақты сигналды тану қажет болғанда өте маңызды.

5. Қуат пен байланыстың асқын кернеуінен қорғау

Тек қуаттан қорғауды қарастырмай, қуат кірісі мен байланыс интерфейсі үшін асқын кернеуден қорғау қамтамасыз етілгенін тексеріңіз.

6. Конфигурациялау және іске қосу

Параметрлерді қашықтан конфигурациялауға болатындығын және конфигурация процесін аппараттық құралдарды ауыстырмай аяқтауға болатындығын растаңыз.

7. Физикалық қорғау және техникалық қызмет көрсету

Оптикалық линза, жарық тақтасы, басқару тақтасы, су өткізбейтін сақина және шам ыдысы толық модуль құрылымының бөлігі ретінде қарастырылуы керек. Орнату топтары орналастыру алдында қоршаған ортаны қорғау және техникалық қызмет көрсету талаптарын да түсінуі керек.

FAMA-ның қозғалыс сигналын кері санау қолданбаларына көзқарасы

Yangzhou FAMA Intelligent Equipment Co.,Ltd. (FAMA) смарт сигналды басқаруды, ақылды қозғалыс қауіпсіздігін және 5G көп функционалды смарт тіректерін қамтитын интеграцияланған интеллектуалды көлік шешімдерін ұсынады. Оның бағдаршам өнімдерінің портфолиосында бағдаршам контроллері, көлік бағдаршамдары, кері санақ таймерлері және бағдаршам модульдері бар.

FAMA - Қытайдағы бағдаршамдар индустриясындағы жетекші кәсіпорын

FAMA жобалық портфолиосына сонымен қатар Малайзия, Бразилия, Тунис, Чили, Перу, Аргентина, Колумбия, Парагвай, Эквадор және Уругвай сияқты нарықтардағы бағдаршам және кері санақ таймері жобалары кіреді.

Жол сигналының кері санақ модулін бағалайтын сатып алушылар үшін бұл жоба сілтемелері өндірушінің өнім ассортиментін және қолдану тәжірибесін қарау кезінде қосымша мәтінмән бере алады. FAMA өнімдерінің портфолиосын оның бағдаршам өнімдері бөлімі арқылы қарауға болады, ал оның жоба беттерінде әртүрлі шетел нарықтарында бағдаршамдарды орналастыру мысалдары берілген.

Қорытынды: Кері санақ модулінде не маңызды

Бағдаршам сигналының кері санақ модулін дербес дисплей ретінде емес, қозғалысты басқарудың толық жүйесінің бөлігі ретінде бағалау керек.

Кері санақ бағдаршамының модулі нұсқаулығы үшін маңызды аймақтар орнату, контроллерді қосу, бейімделген жұмыс режимін таңдау, кіріс сигналын анықтау, кернеуді сәйкестендіру, шекті реттеу, кері санақты синхрондау және параметрді іске қосу болып табылады.

Көлікке арналған Бағдаршамның кері санағы таймері үшін сатып алушылар контроллердің үйлесімділігін, байланыс интерфейстерін, электрлік кедергілерді сүзуді, қос кернеуден қорғауды, қашықтан конфигурациялауды және техникалық қызмет көрсету талаптарын қосымша тексеруі керек.

Бұл функциялар арасындағы практикалық байланыс қарапайым: сигналдың дұрыс үйлесімділігі анықтауға мүмкіндік береді; адаптивті анықтау сигналды тұрақты тануды қолдайды; кернеуді сәйкестендіру және шекті реттеу жоспарланған сигналды кедергіден ажыратуға көмектеседі; дәл анықтау кері санақты синхрондауды қолдайды; ток кернеуінен қорғаныс электр интерфейстерін қорғайды; және қашықтан конфигурациялау іске қосу мен техникалық қызмет көрсетуді жеңілдете алады.

Трафик инженерлік компаниялары, жүйелік интеграторлар және инфрақұрылымдық мердігерлер үшін бұл техникалық тізбек тек дисплей спецификацияларына қарағанда, қозғалыс сигналының кері санақ модулін таңдау үшін пайдалы негіз болып табылады.
