Матрицалық кері санақпен толық шарлы бағдаршам: жол қозғалысы жобалары үшін негізгі таңдау факторлары

Бағдаршам жабдығы жиі қашықтықтан бағаланады, бірақ нақты инженерлік міндет анағұрлым нақты: жүргізушілер мен жаяу жүргіншілер белсенді сигналды тез анықтай ала ма, қалған фаза уақытын екіұштылықсыз түсінуге бола ма және жабдық сыртқы ауаның күрделі жағдайында жұмысын жалғастыра ала ма?

Қарбалас қалалық қиылыстарда күн сәулесі, жаңбыр, ұзақ көру қашықтығы немесе күрделі жол геометриясы көрінуге әсер еткенде, әдеттегі сигнал жүйесі жеткілікті ақпаратты бермеуі мүмкін. Жеке кері санақ құрылғысы орнатуды, қуаттандыруды, басқаруды және техникалық қызмет көрсетуді қажет ететін құрамдастардың санын көбейте алады. Жол мердігерлері мен қозғалыс жүйесінің интеграторлары үшін бұл сигнал басын таңдауды сыртқы түріне немесе жарық диодтың номиналды жарықтығына қарағанда көбірек етеді.

Матрицалық кері санақпен толық шарлы бағдаршам бір жабдық конфигурациясында қозғалыс сигналының дисплейін кері санақ функциясымен біріктіреді. Бұл тәсілдің мәні бірнеше инженерлік факторларға, соның ішінде толық шардың оптикалық құрылымына, жарық диоды өнімділігіне, дисплей өлшеміне, кері санақты басқару әдісіне, сигналды синхрондауға, қоршаған ортаны қорғауға және қиылысу контроллерімен үйлесімділікке байланысты. FAMA -ның ағымдағы өнім портфолиосында толық шарлы бағдаршамдар, кері санақ таймерлері, біріктірілген бағдаршамдар, көлік бағдаршамдары, жаяу жүргіншілерге арналған бағдаршамдар және бағдаршам контроллері бар, бұл элементтерді оқшауланған аппараттық құрал ретінде емес, кеңірек сигналды басқару жүйесінің бөлігі ретінде қарастыруға мүмкіндік береді.

Толық шар бағдаршамы: дисплей құрылымы неге маңызды?

Толық шарлы бағдаршам тек көрсеткі бар сигнал үлгісін емес, дөңгелек жарық шығаратын бетті пайдаланады. Көлік құралының сигналдық қолданбалары үшін белсенді қызыл, сары немесе жасыл көрсеткіш толық дөңгелек сигнал ретінде ұсынылады, бұл сигнал күйін жақындау жолағынан қараған кезде бірден ажыратуға мүмкіндік береді.

Бұл дөңгелек дисплейдің артындағы оптикалық құрылым пішіннің өзінен маңыздырақ. FAMA жоғары ағынды қызыл/сары/жасыл толық шарлы бағдаршам үлкен өлшемді жарық көзін, оптикалық линзаларды, қуат көзін, шам тостағанын және сыртқы жылу тарату модулін пайдаланады. Оның оптикалық дизайны жарықты шығаратын бетке біркелкі тарату үшін қосалқы линзаны, Френель линзасын және оптикалық масканы өңдеуді пайдаланады.

Бұл маңызды, өйткені бағдаршамның күшті жарық нүктесін тудырмауы керек. Сигнал жолды пайдаланушыларға танылатын және ақылға қонымды біркелкі визуалды өрісті ұсынуы керек. Біркелкі емес жарықтандыру, шамадан тыс жарқырау немесе жарамсыз көру бұрышы сигналды түсіндіруді қиындатады, әсіресе сигнал айтарлықтай қашықтықта орналасқанда немесе сыртқы жарық жоғары болған кезде.

Сондықтан жарық диодты саны мен жарық шығаратын бет өлшемін бірге қарастырған жөн. FAMA-ның жоғары ағынды толық шар үлгілері 100 мм, 200 мм және 300 мм жарық шығаратын беттермен қол жетімді. Көрсетілген жарық диодты шамалары үлгі өлшеміне қарай ұлғаяды, 100 мм үлгідегі бір түске бір жарық диодыдан 300 мм үлгідегі түске төрт жарық диодыға дейін. Сәйкес тізімделген жарық қарқындылығы диапазондары сәйкесінше 110–200 cd, 230–350 cd және 400–1000 cd болып табылады.

Сатып алу топтары үшін бұл маңызды мәселені көрсетеді: үлкен сигнал басы автоматты түрде дұрыс таңдау емес. Сәйкес өлшем қиылысу геометриясына, орнату орнына, күтілетін көру қашықтығына, жол классификациясына және жергілікті сипаттама талаптарына сәйкес болуы керек.

Сол принцип жарықдиодтың түсі мен оптикалық сипаттамаларына қолданылады. FAMA қызыл, сары және жасыл жарық диодтары үшін толқын ұзындығының диапазондарын өзінің жоғары ағынды толық шарлы үлгілерінде көрсетеді, ал өнімнің техникалық сипаттамалары сонымен қатар жарық диодының қызмет ету мерзімін ≥100 000 сағат деп анықтайды. Бұл сандар сигнал сапасының дербес көрсеткіштері ретінде қарастырылмай, өндірушінің сынақ шарттарымен және қолданыстағы жоба стандарттарымен бірге бағалануы керек.

Мысалы, күндізгі жарық түсетін қиылыс үшін сатып алу талабы жай ғана «жоғары жарықтық» деп көрсетілмеуі керек. Техникалық шолу кезінде жарықтың қарқындылығы, оптикалық таралу, сәуле шығару аймағының біркелкілігі, жарық диодты конфигурациясы, көру қашықтығы және таңдалған дисплейдің жоспарланған жақындау бұрышынан ерекшеленетіндігі ескерілуі керек.

Матрицалық кері санақпен толық шарлы бағдаршам: сигнал мен уақыт туралы ақпаратты біріктіру

Стандартты толық шар сигналы мен матрицалық кері санақпен толық шарды бағдаршам арасындағы негізгі айырмашылық соңғысының қалған уақыт туралы ақпаратты сигналдық жабдыққа қосуында.

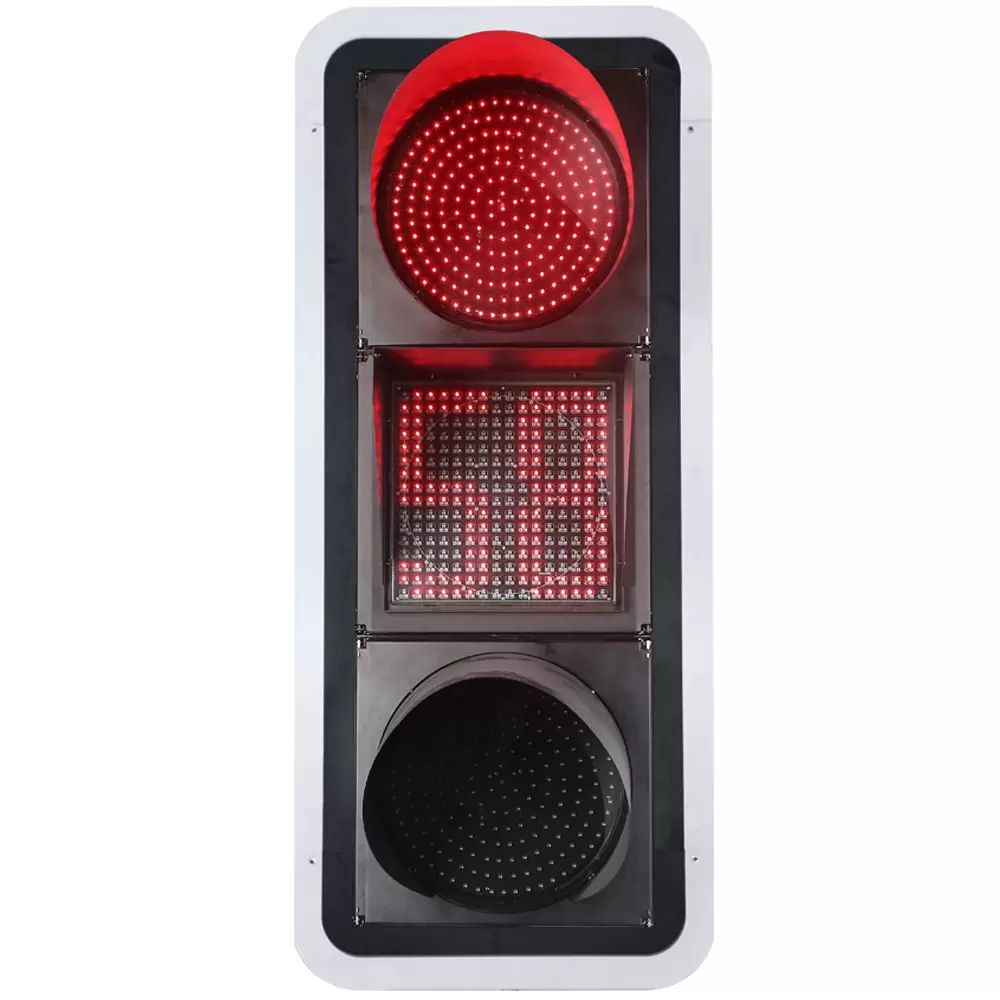

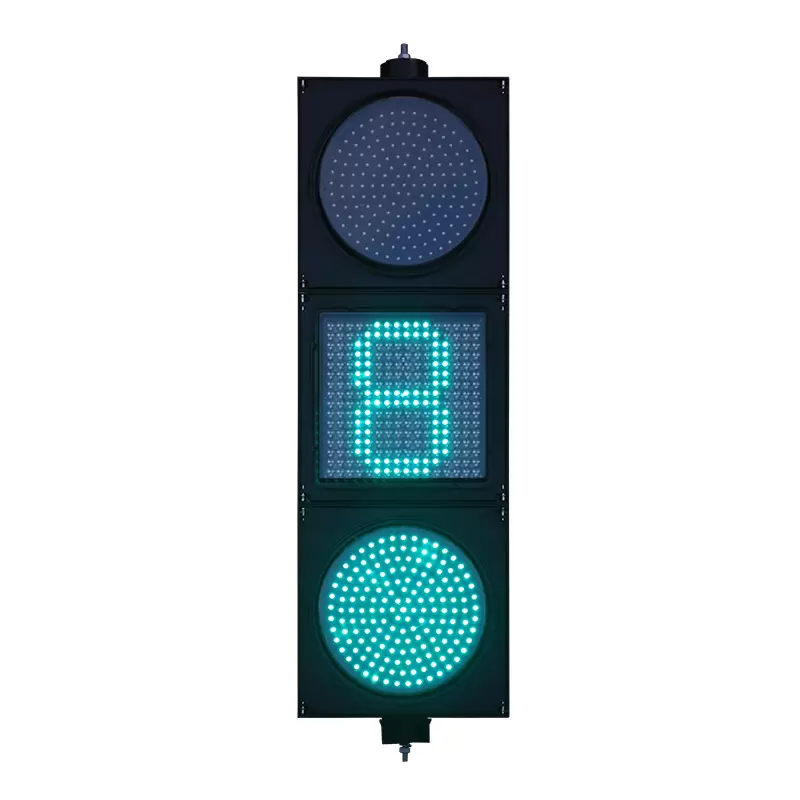

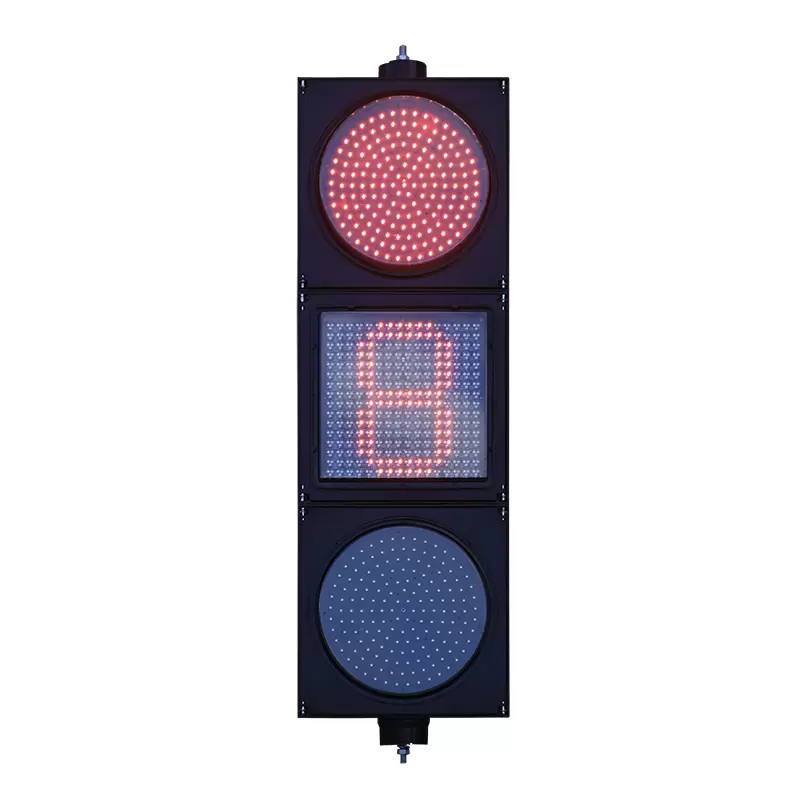

FAMA аз қуатты қызыл/сары/жасыл толық шарлы бағдаршам матрицалық кері санақпен үш бірлік конфигурациясын пайдаланады. Қызыл және жасыл бөліктерде жарық тақталары, оптикалық линзалар, қуат беру модульдері және шам тостағандары бар, ал сары бөлікте матрицалық кері санақ жарық тақтасы, оптикалық линза, басқару тақтасы және шам тостаған бар.

Жарияланған JD300-3-FM31 және JD400-3-FM31 үлгілерінің сәйкесінше 300 мм және 400 мм жарық шығаратын беттері бар. Екеуі де 0–99 секунд кері санақ ауқымын, қызыл/жасыл кері санақ дисплейіне арналған 256 кері санақ диодтарын және өндіруші көрсеткен техникалық сипаттамаларға сәйкес ≥300 м көрнекі қашықтықты тізімдейді. Көрсетілген кері санақ жарық қарқындылығы 5000–15000 кд/м², ал толық шар қызыл/сары/жасыл сигнал қарқындылығы 400–1000 кд ретінде берілген.

Бұл спецификациялар жобаны таңдау үшін пайдалы анықтама береді, бірақ оларды көру қашықтығына арналған әмбебап кепілдіктер ретінде түсіндіруге болмайды. Нақты тану орнату биіктігіне, көру бұрышына, қоршаған ортаның жарықтандыруына, жолдың туралануына, ауа райына, фон контрастына және қолданылатын жоба талаптарына байланысты.

Біріктірілген конфигурацияның артықшылығы жай ғана «таймерді қосады» емес. Ол сигнал күйі туралы ақпаратты және қалған уақыт туралы ақпаратты келісілген жабдық орналасуына қосады. Қала қиылысында бұл жол пайдаланушыларына сигналдың қозғалысқа рұқсат беретінін немесе шектейтінін ғана емес, сонымен қатар тиісті фазада қанша уақыт қалатынын түсінуге көмектеседі.

Жаяу жүргіншілер өткелдері үшін дәл осындай тұжырымдама әсіресе пайдалы болады. FAMA кері санақ функциялары бар жаяу жүргіншілер бағдаршамдарын бөлек ұсынады. Кері санақ таймері бар жоғары ағынды жаяу жүргіншілер бағдаршамы үш бірлік жинақты және 300 мм жарық шығаратын беті бар, кері санақ қарқындылығы 5000–15000 кд/м² және тізімделген көру қашықтығы ≥300 болатын сегменттік сандық кері санақ дисплейін пайдаланады.

Бұл айырмашылық жабдықты таңдау кезінде маңызды. Көлік қиылысы мен жаяу жүргіншілер өткелі бірдей дисплей архитектурасын қажет етпейді. Дизайнер кері санақ жүргізушілер, жаяу жүргіншілер немесе екеуіне де арналған ба, дисплей қаншалықты танылуы керек екенін және ақпараттың әр түрлі жақындау орындарынан анық көрінетінін ескеруі керек.

Матрицалық кері санақ бағдаршамы сигналмен қалай синхрондалады?

Кері санақ дисплейі оның көрсетілген уақыты нақты қозғалыс фазасына сәйкес келгенде ғана пайдалы болады. Сондықтан негізгі мәселе сандар саны емес, кері санақ контроллері, сигнал контроллері, фазалар уақыты және дисплей арасындағы қатынас болып табылады.

Практикалық жүйеде бағдаршамның контроллері сигнал фазасын анықтайды немесе басқарады. Содан кейін кері санақ құрылғысына тиісті фазалық ақпаратты алудың және оны қалған уақыт дисплейіне аударудың сәйкес әдісі қажет. Жабдық пен жүйе архитектурасына байланысты бұл байланыс, іске қосу немесе оқуға негізделген жұмысты қамтуы мүмкін.

FAMA сәйкес өнімдеріндегі кері санақ функциясы үш бейімделгіш жұмыс режимін қолдайтынын айтады: байланыс режимі, іске қосу режимі және оқу режимі. Сондай-ақ компания осы өнім ассортименті үшін негізгі ішкі және халықаралық бағдаршам сигналдары контроллерінің 99%-дан астамымен үйлесімділігін мәлімдейді.

Сатып алу спецификациясы үшін, алайда, "үйлесімді" нақты интеграциялық сынақты алмастырмауы керек. Жоба командасы орналастыру алдында контроллердің өндірушісі мен моделін, интерфейс әдісін, сигнал фазасының логикасын, кері санақ жұмыс режимін, ауысу тәртібін және іске қосу процедурасын растауы керек.

Бұл әсіресе қозғалыс сигналының уақыты динамикалық түрде реттелетін жерде маңызды. Егер қиылысу контроллері фаза уақытын өзгертсе, кері санақ жабдығы бекітілген ретті көрсетуді жалғастырудың орнына жаңартылған уақытты қабылдауы немесе дұрыс шығаруы керек.

Осы себепті кері санақты синхрондауды дисплей спецификациясы емес, жүйе деңгейіндегі функция ретінде бағалау керек.

Әртүрлі жол орталары үшін жарық диодты жарықтығын және дисплей өлшемін таңдау

Әрбір жол үшін оңтайлы жалғыз жарықтық немесе дисплей өлшемі жоқ.

Салыстырмалы түрде жақындау қашықтығы бар кішірек қиылыс сигналды алыстан тануды қажет ететін үлкен артерия-жол қиылысынан басқа талаптарға ие болуы мүмкін. Сол сияқты, аялдама сызығына жақын орналасқан жаяу жүргіншілер өткелі кең қиылыстан жоғары орнатылған көлік сигналынан әртүрлі көрнекі талаптарға ие.

Модельдерді салыстыру кезінде сатып алу топтары мыналарды бағалауы керек:

• Жарық шығаратын бетінің өлшемі

• Дисплей түріне сәйкес жарық қарқындылығы немесе жарықтылық

• Жарық диодты саны және орналасуы

• Оптикалық линзаның құрылымы

• Біркелкі көрсету

• Көру қашықтығы

• Орнату биіктігі

• Көру бұрышы

• Күндізгі және түнгі жағдайлар

• Қолданылатын жергілікті қозғалыс сигналдарының стандарттары

FAMA-ның толық шарлы диапазоны 100 мм, 200 мм және 300 мм жарық шығаратын беттермен модель өлшемінің осы тәсілін көрсетеді, ал оның нүктелік матрицалық кері санақ толық шарлы үлгілері 300 мм және 400 мм конфигурацияларында тізімделген.

Сатып алудың маңызды принципі - сигналды таңдаудан аулақ болу, себебі оның жарықтық сипаттамасы жоғарырақ. Шамадан тыс күшті немесе нашар бөлінген жарық жарқырауды тудыруы мүмкін, ал жеткіліксіз жарықтандыру күшті қоршаған жарық кезінде тануды азайтуы мүмкін. Сондықтан оптикалық таралу және біркелкілік номиналды қарқындылық көрсеткіші сияқты маңызды.

Сыртқы сенімділік: IP рейтингінен жоғары

Бағдаршамдар температура, ылғалдылық, жаңбыр, электр тогының бұзылуы және ұзақ уақыт әсер ету электрондық құрамдастарға әсер ететін ортада үздіксіз жұмыс істейді.

FAMA-ның жарияланған толық шарлы және матрицалық кері санақ өнімдері -40°C-тан +80°C-қа дейінгі жұмыс температурасын, 97% RH дейінгі салыстырмалы ылғалдылықты және IP55 қорғанысын көрсетеді. Жоғары ағынды толық шар модельдері сонымен қатар поликарбонатты корпусты көрсетеді, ал өнімнің дизайны сыртқы жылуды таратуды қамтиды.

Бұл спецификациялар жоба температураның айтарлықтай ауытқуы немесе ылғалдылығы жоғары аймақтарда қолданылғанда маңызды. Дегенмен, IP рейтингінің өзі ұзақ мерзімді сыртқы сенімділіктің барлық аспектілерін сипаттамайды. Сатып алу топтары сонымен қатар тұрғын үй материалдарын, тығыздағыш құрылымын, дренажды, жылуды таратуды, электрмен жабдықтаудың дизайнын, кернеуден қорғауды, оқшаулауды, электрлік үйлесімділікті және техникалық қызмет көрсетудің қолжетімділігін тексеруі керек.

FAMA-ның жоғары ағынды толық шар өнімі AC85–264V / 47–63Гц жұмысын көрсетеді және өнім бетінде 4000В асқын кернеуден қорғау тізімі берілген кең кернеулі, жоғары кернеуден қорғайтын тұрақты ток қуат көзін сипаттайды.

Матрицалық кері санақ үлгісі AC85–264V / 47–63Гц жұмысының тізімін береді және тұрақты ток жетек дизайнын пайдаланады. Оның өнім сипаттамасы сонымен қатар қалған жарық диодтары жұмысын жалғастыру үшін жеке жарық диодты сәтсіздік нүктесін оқшаулауға арналған торлы схема дизайнын анықтайды.

Жобаны сатып алу үшін бұл мәліметтер «қатаң сыртқы жағдайларға арналған» сияқты жалпы мәлімдемеге қарағанда пайдалырақ, өйткені олар инженерлерге техникалық бағалау кезінде тексеру үшін нақты аумақтарды береді.

Орнату және басқару жүйесінің үйлесімділігі тапсырыс беру алдында тексерілуі керек

Бағдаршамдарды орнату оқшауланған механикалық тапсырма емес. Сигнал басы контроллермен, қуат көзімен, орнату құрылымымен, байланыс немесе іске қосу интерфейсімен және жалпы қиылысу конфигурациясымен жұмыс істеуі керек.

Матрицалық кері санақпен толық шарды бағдаршамға тапсырыс бермес бұрын жоба тобы мыналарды растауы керек:

1. Жарық шығаратын беттің қажетті өлшемі және сигнал конфигурациясы.

2. Толық доп, көрсеткі, жаяу немесе аралас конфигурация қажет пе.

3. Қажетті кері санақ ауқымы және дисплей пішімі.

4. Қолданыстағы контроллер қолдайтын кері санақты синхрондау әдісі.

5. Жұмыс кернеуі және жиілігі.

6. Температураға, ылғалдылыққа және судың түсуіне қойылатын экологиялық талаптар.

7. Монтаждау өлшемдері және орнату бағыты.

8. Сымдар мен интерфейске қойылатын талаптар.

9. Жергілікті қозғалыс сигналдарының стандарттары және бекіту талаптары.

10. Іске қосу, сынау, ауыстыру және техникалық қызмет көрсету процедуралары.

FAMA өнім портфолиосында көлік құралдарының бағдаршамдарымен, жаяу жүргіншілер бағдаршамдарымен, кері санақ таймерлерімен, біріктірілген бағдаршамдармен және бағдаршам модульдерімен қатар бағдаршам бақылаушылары бар. Бұл кеңірек өнім ауқымы интегратор бір жоба архитектурасының бөлігі ретінде сигналдық жабдықты және басқару құрамдастарын бағалау қажет болғанда өзекті болуы мүмкін.

Бағдаршам өндірушісін қалай таңдауға болады?

Жол қозғалысын жобалау жобасы үшін Бағдаршам өндірушісін таңдау бірлік бағасын салыстырудан гөрі көп нәрсені қамтуы керек.

Ең алдымен, өндіруші қажетті оптикалық және электрлік өнімділікті қамтамасыз ете алады ма, соны қарастыру керек. Бұған жарық диодты конфигурация, жарық қарқындылығы, толқын ұзындығы, оптикалық өңдеу, дисплейдің біркелкілігі, қуат көзінің дизайны және электрлік қорғаныс кіреді.

Екіншісі – басқару жүйесінің үйлесімділігі. Өндіруші кері санақтың жол сигналының контроллерімен қалай байланысатынын немесе оған жауап беретінін және іске қосу кезінде синхрондау қалай тексерілетінін түсіндіре алуы керек. Күрделі жоба үшін тек «контроллерлермен үйлесімді» деген сипаттама жеткіліксіз.

Үшіншісі – қоршаған ортаны және сапаны бақылау мүмкіндігі. Сатып алу топтары жұмыс температурасының сипаттамаларын, қорғаныс дәрежесін, корпус материалын, қуат көзінің қорғанысын, оқшаулауды, жарықдиодты өнімділікті, өндірістік сынақтарды және тиісті біліктілік құжаттарын қарауы керек.

Төртінші - теңшеу мүмкіндігі. Әртүрлі жобалар әртүрлі жарық шығаратын бет өлшемдерін, кері санақ пішімдерін, сигнал комбинацияларын, орнату тәртібін, түстерді, контроллер интерфейстерін немесе электрлік сипаттамаларды қажет етуі мүмкін. Жабдықты құжатталған жоба талаптарына бейімдей алатын өндіруші тек бекітілген конфигурацияларды ұсынатын жеткізушіге қарағанда жүйелік интеграторларға көбірек пайдалы.

Соңында, жобаның бар болуы әрбір ортада өнімділікті автоматты түрде дәлелдейді деп ойламай, жоба тәжірибесін зерттеңіз. FAMA-ның жарияланған жобалар портфолиосына Чили, Перу, Бразилия, Аргентина, Колумбия, Парагвай, Эквадор, Уругвай, Гватемала және басқа нарықтардағы бағдаршам жобалары кіреді. Осы жоба анықтамаларын қарап шығу сатып алушыларға өндіруші ұсынған бағдаршам қолданбаларының түрлерін түсінуге көмектеседі, ал нақты техникалық жарамдылық әлі де жаңа жобаның талаптарына сәйкес бағалануы керек.

FAMA - Қытайдағы бағдаршамдар индустриясындағы жетекші кәсіпорын

FAMA өнімдерінің ассортиментін бағалайтын сатып алушылар үшін компанияның өнімдер каталогы көлік құралдарының бағдаршамдарына, жаяу жүргіншілерге арналған бағдаршамдарға, кері санақ таймерлеріне, біріктірілген бағдаршамдарға, бағдаршам бақылаушыларына және тиісті бағдаршам жабдықтарына қол жеткізуді қамтамасыз етеді. Оның жарияланған жобалық портфолиосында әртүрлі халықаралық нарықтардан мысалдар келтірілген.

Жиі қойылатын сұрақтар

Толық шар бағдаршамы дегеніміз не?

Толық шарлы бағдаршам - белсенді қызыл, сары немесе жасыл индикатор толық дөңгелек жарық шығаратын аймақ ретінде көрсетілетін бағдаршам конфигурациясы. FAMA-ның жоғары ағынды толық шар үлгілері біркелкі беттік жарық шығысын шығаруға арналған оптикалық линзаларды және жарық көзі құрылымын пайдаланады.

Матрицалық кері санақ бағдаршамы қалай жұмыс істейді?

Матрицалық кері санақ бағдаршамы бағдаршам фазасымен байланысты қалған уақытты көрсету үшін жарықдиодты матрицаны пайдаланады. Кері санақ контроллері байланыс, іске қосу немесе оқу әрекеті сияқты қолдау көрсетілетін басқару әдісі арқылы фазалық ақпаратты алуы керек. FAMA сәйкес үлгілерінде барлық үш жұмыс режимінің тізімі берілген.

Біріктірілген кері санақ бағдаршамының артықшылықтары қандай?

Біріктірілген конфигурация келісілген сигнал жинағы ішінде қозғалыс көрсеткіші мен кері санақ функциясын біріктіреді. Бұл кері санақ дисплейін жол бойындағы мүлдем бөлек құрылғы ретінде қарастыру қажеттілігін азайтады және жабдықтың жалпы орналасуын жеңілдетеді. Орнатудың нақты артықшылығы жоба дизайнына және контроллер архитектурасына байланысты.

Бағдаршам өндірушісін қалай таңдауға болады?

Өндірушілерді оптикалық өнімділікке, жарықдиодты конфигурацияға, электр дизайнына, қоршаған ортаны қорғауға, контроллердің үйлесімділігіне, синхрондау әдістеріне, сапаны бақылау процедураларына, теңшеу мүмкіндігіне, орнату талаптарына және құжатталған жоба тәжірибесіне негізделген салыстырыңыз. Жалғыз таңдау критерийі ретінде бағаны осы техникалық факторлармен бірге бағалау керек.

Толық шарлы бағдаршамды сатып алғанда нені ескеруім керек?

Жол қолданбасынан және қарау шарттарынан бастаңыз. Содан кейін қажетті жарық шығаратын бетті, оптикалық өнімділікті, жарық диодты конфигурациясын, көрнекі қашықтықты, қуат көзін, қоршаған орта жағдайларын, қорғаныс дәрежесін, орнату тәртібін, контроллер интерфейсін және техникалық қызмет көрсету талаптарын анықтаңыз. Кері санақ үлгілері үшін синхрондау және контроллердің үйлесімділігі сатып алудан бұрын расталуы керек.

Жол қозғалысы инженерлері мен сатып алу топтары үшін ең жақсы толық шарлы бағдаршам ең жарқын немесе ең үлкен қол жетімді модель емес. Толық сигнал жинағы қажетті визуалды тануды, кері санақ ақпаратын, басқару үйлесімділігін, қоршаған ортаны қорғауды және нақты қиылыс үшін техникалық қызмет көрсетуді қамтамасыз ете ме деген маңызды сұрақ. Техникалық тұрғыдан сәйкес таңдау жол геометриясынан және сигналды басқару талаптарынан басталады, содан кейін жарық шығаратын бетке, жарықдиодты конфигурацияға, кері санақ архитектурасына, қуат көзіне, корпусқа және өндірушінің мүмкіндіктеріне қарай жұмыс істейді. FAMA-ның ағымдағы өнімі мен жобалық портфолиолары толық шарлы бағдаршамдарды, кері санақ конфигурацияларын және осы жоба талаптарымен кеңірек бағдаршамдық шешімдерді салыстыру үшін практикалық бастау нүктесін береді.
