Кері санақ бағдаршам модулінің бағасы: сигналды синхрондау, контроллердің үйлесімділігі және ток кернеуінен қорғау жоба құнына қалай әсер етеді

Кіріспе: Неліктен кері санақты синхрондау қозғалыс сигналының жобаларында маңызды

Бағдаршам жүйесінің интеграторлары мен жол инфрақұрылымының мердігерлері үшін кері санақ бағдаршам модулін таңдау дисплей спецификациялары мен бірлік бағасын салыстырудан көп нәрсені қамтиды. Контроллердің шығысын дұрыс түсіндіре алмайтын модуль қалған уақытты дұрыс көрсетпеуі, сигнал фазасымен синхрондамауы немесе қосымша іске қосу жұмысын қажет етуі мүмкін. Электр кедергілері, найзағайға байланысты кернеулер және үйлесімсіз интерфейстер орнатудан кейін техникалық қызмет көрсету қиындықтарын тудыруы мүмкін.

Автокөлікке арналған сенімді Бағдаршамның кері санақ таймері бағдаршам контроллерімен және қолданыстағы сигналды басқару логикасымен үйлестіре жұмыс істеуі керек. Оның анықтау тізбегі, жұмыс режимі, электр интерфейсі және конфигурация опциялары оның бар қиылысуға біріктірілуіне әсер етеді.

Сондықтан жобаны сатып алушылар үшін негізгі сұрақ кері санақ модулінің құны қанша тұрады, бірақ оның техникалық дизайны жоба талаптарына сәйкес келеді ме және орнату мен өмірлік цикл шығындарын бақылауға көмектеседі ме. Бұл факторларды түсіну Yangzhou FAMA Intelligent Equipment Co., Ltd сияқты өндірушілердің жабдықтарын бағалауға практикалық негіз береді.

1. Көлікке арналған бағдаршамның кері санағы таймері қалай жұмыс істейді

Кері санақты анықтау және сигналды синхрондау

Бағдаршам бақылаушысы сигнал фазаларының реттілігі мен уақытын анықтайды. Кері санақ модулі сенімді түрде анықтай алатын немесе қабылдай алатын сигналдар немесе уақыт туралы ақпарат негізінде қалған уақытты көрсетуді қамтамасыз етеді. Контроллер архитектурасына байланысты бұл контроллермен байланысты, электр сигналының өзгерістерін анықтауды немесе оқуға негізделген жұмыс әдісін қамтуы мүмкін.

Кері санақ дисплейі тәуелсіз таймер ретінде жұмыс істемей, қолданыстағы фазалық логикаға сәйкес болуы керек. Егер контроллер қозғалысқа жауап беретін жұмыс, үйлестіру талаптары немесе басқа рұқсат етілген басқару шарты себебінен фазаны өзгертсе, кері санақ жабдығы қолдау көрсетілетін кіріс және жұмыс режиміне сәйкес жауап беруі керек.

Бұл, әсіресе, белгіленген уақыттық жоспарлар мен қозғалысқа жауап беретін бақылау қатар өмір сүретін қалалық қиылыстарда өте маңызды. Сигнал жүйесін жаңарту кезінде интегратор бар контроллердің фазалық ақпаратты қалай байланыстыратынын және ауыстыру модулі бұл ақпаратты дұрыс түсіндіре алатынын тексеруі керек.

Кері санақ дисплейі жалғыз қозғалыс фазаларын басқармайды, жолды анықтамайды немесе орталық контроллерді ауыстырмайды. Оның рөлі қолдау көрсетілетін басқару құрылымына сәйкес уақыт туралы ақпаратты көрсету болып табылады.

Үш бейімделгіш жұмыс режимі

FAMA өнімі туралы ақпарат байланыс, іске қосу және оқу режимдерін негізгі жұмыс опциялары ретінде анықтайды. Тиісті таңдау бар контроллерге және жобаның интерфейс талаптарына байланысты.

Байланыс режимі модуль қолдау көрсетілетін байланыс интерфейсі арқылы қолайлы ақпаратты ала алатын кезде өзекті болады. Оны таңдамас бұрын, сатып алушылар протоколды, сымдарды, сигнал анықтамаларын және контроллер жағындағы конфигурацияны растауы керек.

Триггер режимі кері санақ модулі контроллердің электр шығысындағы тиісті өзгерістерді анықтайтын қондырғыларға арналған. Оның жарамдылығы қол жетімді сигналдарға, кіріс сипаттамаларына және модульдің анықтау дизайнына байланысты.

Үйрену режимі құрылғыға қолдау көрсетілетін жұмыс жағдайларында байқалған сигнал әрекетінен уақыт туралы ақпаратты алуға мүмкіндік береді. Сатып алушылар оқу процесінің қалай жұмыс істейтінін, ол қандай жұмыс жағдайларын талап ететінін және фаза уақыты өзгерген кезде оның қалай жауап беретінін растауы керек.

FAMA сонымен қатар веб-сайтында көрсетілген өнім үлгілері үшін үйлесімді режимді тізімдейді. Сондықтан қол жетімді режимдер мен конфигурация мәліметтері әрбір нұсқада бірдей деп есептелмей, нақты келтірілген үлгімен расталуы керек.

Өндіруші оның бейімделген операциялық дизайны негізгі ішкі және халықаралық жол сигналын басқару жүйелерінің 99%-дан астамымен үйлесімділікті қолдайтынын айтады. Бұл өндіруші мәлімдеген үйлесімділік шағымы, әрбір контроллер, микробағдарлама нұсқасы немесе орнату сынақсыз жұмыс істейтініне кепілдік бермейді. Жобаға қатысты валидация қажет болып қала береді.

Модуль құрамдастары интеграцияға және техникалық қызмет көрсетуге қалай әсер етеді

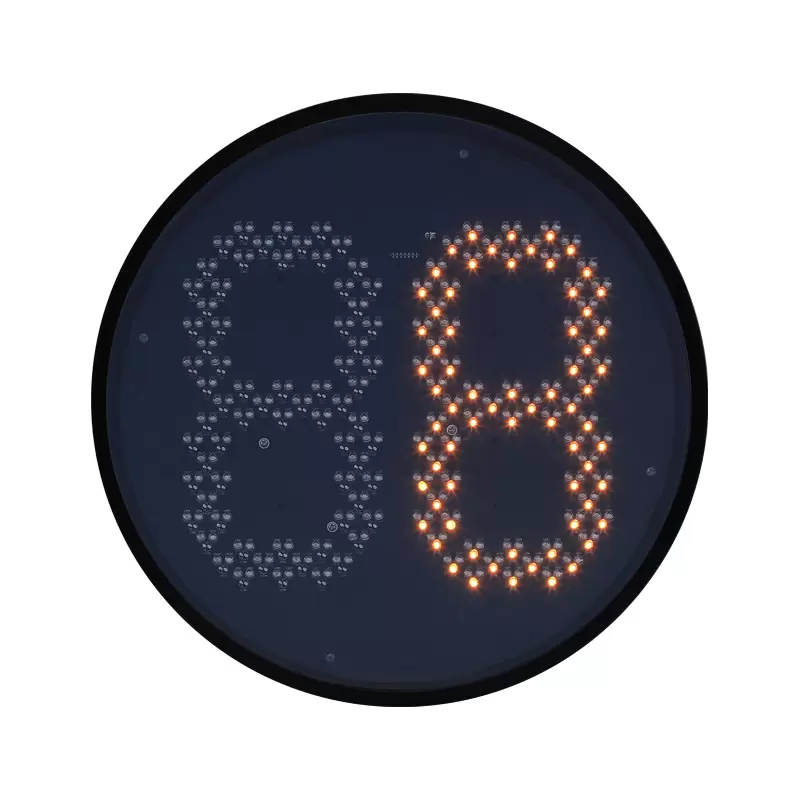

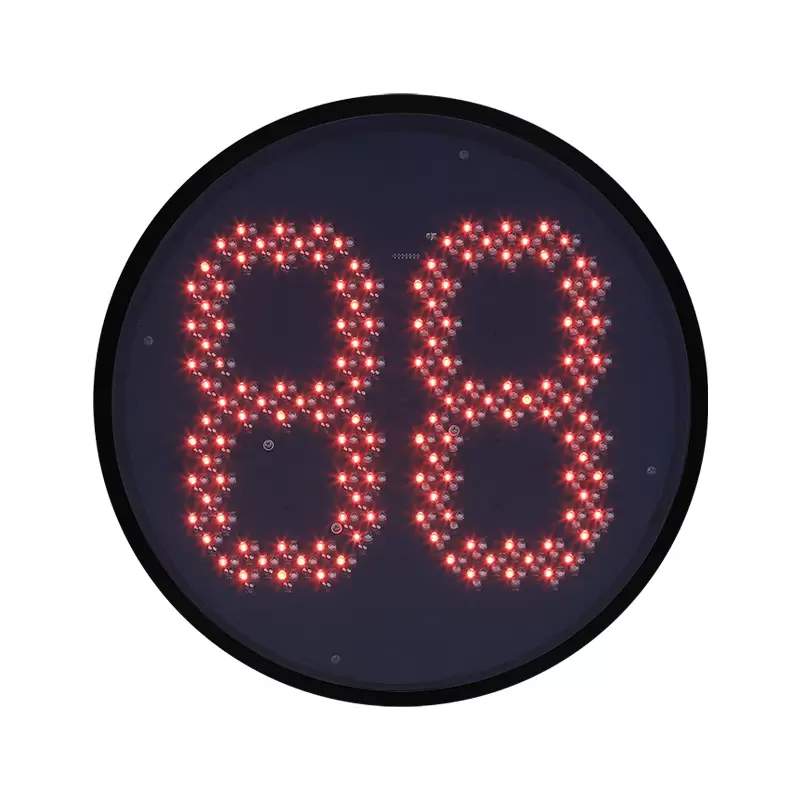

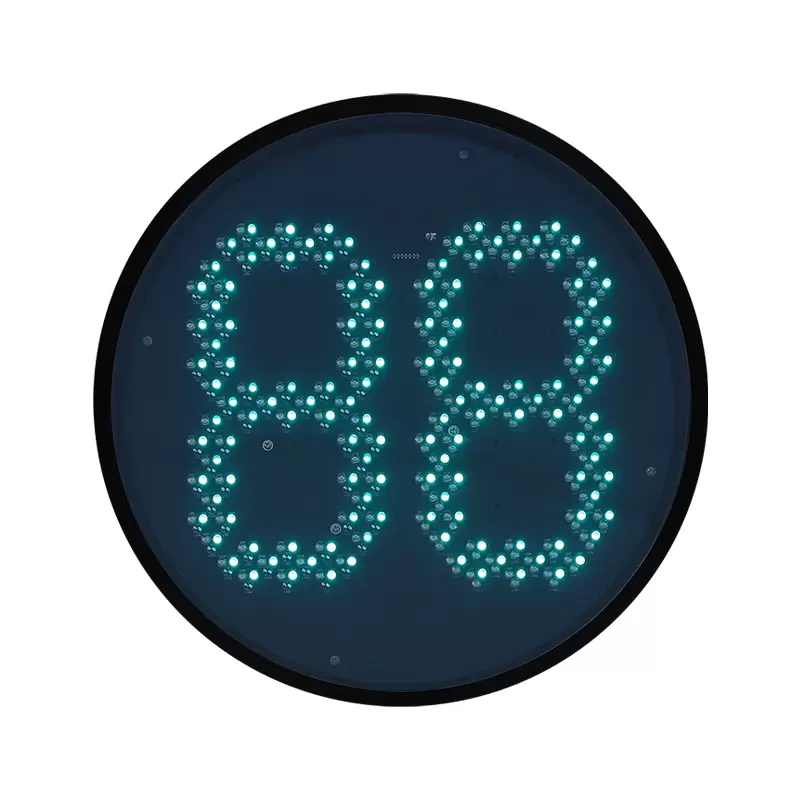

FAMA кері санақ бағдаршам модулі оптикалық линзадан, жарық тақтасынан, басқару тақтасынан, су өткізбейтін сақинадан және шам ыдысынан тұрады.

Оптикалық линза дисплей элементтерінен жарықты бағыттайды және таратады. Оның оптикалық сипаттамалары белгіленген сигнал конфигурациясына және көру талаптарына сәйкес болуы керек.

Жарық тақтасы дисплей элементтерін және онымен байланысты электр тізбегін тасымалдайды. Оның конфигурациясы кері санақ сандары қалай жасалатынын және дисплей басқару электроникасына қалай жауап беретінін анықтайды.

Басқару тақтасы анықталған немесе қабылданған ақпаратты өңдейді және кері санақ жұмысын басқарады. Оның анықтау схемасы мен интерфейс дизайны модульді контроллердің әртүрлі шығыстарымен біріктіру кезінде ерекше маңызды.

Су өткізбейтін сақина дұрыс орнатылған кезде жинақты қоршаған ортаның енуіне қарсы тығыздауға көмектеседі, ал шам тостаған физикалық корпустың бір бөлігін құрайды және ішкі құрамдастарды қорғайды. Нақты қоршаған ортаға жарамдылық толық құрастыруға, тығыздау дизайнына, орнатуға және тексерілген қорғаныс рейтингіне байланысты.

Бұл компоненттерді бірге бағалау керек. Сәйкес келетін корпус өлшемі электрлік үйлесімділікті көрсетпейді және сәйкес басқару интерфейсі толық жинақтың жергілікті қоршаған ортаны қорғау немесе жол жабдығы талаптарына сәйкес келетінін өздігінен дәлелдемейді.

2. Анықтау, қорғау және конфигурациялау арқылы өріс сенімділігін арттыру

Бейімделетін кернеуді анықтау және электрлік кедергілерді сүзу

Электрлік жағдайлар контроллердің конструкцияларына, сымдардың орналасуына, ауысу жүктемелеріне және орнату орталарына байланысты қиылыстар арасында әртүрлі болуы мүмкін. Тар кіріс ауқымына тәуелді анықтау тізбегі басқа жүйеде орнатылған кезде қосымша зерттеуді немесе конфигурацияны қажет етуі мүмкін.

FAMA өнімі туралы ақпаратқа сәйкес, оның патенттелген кері санақты анықтау тізбегі кіріс кернеу деңгейлеріне автоматты түрде сәйкес келеді, анықтау шектерін динамикалық түрде реттей алады және сыртқы электр кедергілерін сүзеді.

Бұл функциялар әртүрлі инженерлік мәселелерді шешеді. Кіріс кернеуін бейімдеу анықтау тізбегіне кіріс сигналында қолдау көрсетілетін вариацияларды орналастыруға көмектеседі. Динамикалық шекті реттеу әртүрлі кіріс жағдайларында маңызды сигнал өзгерістерін ажыратуға көмектеседі. Кедергілерді сүзу қажетсіз электрлік кедергілердің жарамды сигнал ауысуы ретінде түсіндірілуі қаупін азайтуға көмектеседі.

Бар қиылысты жаңартып жатқан мердігерлер үшін бұл мүмкіндіктер қайталанатын қолмен реттеу қажеттілігін азайтуы мүмкін. Дегенмен, олар торап жағдайларында кіріс сипаттамаларын, сымдарды, жерге қосуды және синхрондау әрекетін тексеру қажеттілігін жоймайды.

Патенттік анықтаманы тәуелсіз тексерілген өнімділіктен де ажырату керек: сатып алушылар, егер олар сатып алу үшін маңызды болса, тиісті патенттік ақпарат пен техникалық құжаттаманы сұрауы керек.

Сыртқы қондырғыларға арналған қос кернеуден қорғау

Бағдаршамдық жабдық электр тогының бұзылуына, соның ішінде ауысу өтпелі кезеңдері мен ықтимал зақымдайтын кернеудің асқынуына ұшырайды. FAMA оның модулі қуат кірісінде де, байланыс интерфейстерінде де асқын кернеуден қорғауды қамтитынын айтады.

Осы екі жолды қорғау әртүрлі қосылымдар арқылы енетін кернеулерден туындаған жабдықтың зақымдалуын азайтуға көмектеседі. Бұл белгілі бір сәтсіздіктердің ықтималдығын төмендетуі және ауыстыру немесе ақаулықтарды жою қажеттілігін азайтуы мүмкін.

Дегенмен, асқын кернеуден қорғауды бүкіл қиылыс үшін толық найзағайдан қорғау ретінде қарастыруға болмайды. Нақты өнімділік қорғаныс дизайнына, орнатуға, жерге қосуға және байланыстыруға, кабельді өткізуге және жобаның электрлік қорғаныс талаптарына байланысты.

Сатып алу топтары құжатталмаған кернеуге төтеп берудің белгілі бір деңгейін қабылдаудың орнына қолданыстағы кернеу сынағы туралы ақпаратты және қорғаныс сипаттамаларын сұрауы керек.

Қашықтағы параметр конфигурациясы

FAMA сонымен қатар оның модулі компьютерге негізделген жоғарғы деңгейлі басқару жүйесі арқылы қашықтан параметрлерді реттеуге қолдау көрсететінін хабарлайды. Таңдалған үлгі және жүйе архитектурасы бұл функцияны қолдайтын болса, техниктер аппараттық құралдарды ауыстырмай-ақ, қолданбалы параметрлерді желіде реттей алады.

Бұл бірнеше қиылыстар конфигурацияны өзгертуді қажет еткенде немесе орнатуды бастапқы іске қосқаннан кейін реттеуді қажет еткенде пайдалы болуы мүмкін. Ол физикалық қол жеткізу талаптарын азайтады және қажетсіз жабдықты ауыстыруды болдырмайды, дегенмен орнында тексеру әлі де қажет болуы мүмкін.

Ірі жобалар үшін сатып алушылар тапсырысты орналастырмас бұрын қажетті бағдарламалық құралды, қосылу әдісін, параметр ауқымын, кіру рұқсаттарын және жоспарланған контроллер ортасымен үйлесімділікті растауы керек.

Орнату және қабылдау сынақтары

Орналастыру алдында жоба командасы контроллер үлгісін, шығыс сигнал сипаттамаларын, электр интерфейстерін, қолдау көрсетілетін жұмыс режимін, модуль өлшемдерін, қоршау талаптарын және қолданылатын жергілікті стандарттарды растауы керек.

Қабылдау сынағы фазалық синхрондауды, сигнал күйлері арасындағы ауысуды, репрезентативті кіріс вариацияларын, қажет болған жағдайда кедергіге қатысты тексерулерді және конфигурацияланған параметрлерді тексеруді қамтуы керек. Кез келген қалыптан тыс кіріс сынақтары келісілген сынақ процедурасын орындауы керек, бұл қозғалыстағы жалпыға ортақ жолда қауіпті жағдайларды тудырмайды.

FAMA өнімі туралы ақпарат оның қос асқын кернеуден қорғауы мен сәйкес дизайны техникалық қызмет көрсету шығындарын 50%-дан астамға азайта алатынын мәлімдейді. Салыстырмалы деректер базалық мәнді, сынақ шарттарын, техникалық қызмет көрсету санаттарын және бағаланған кезеңді белгілемейінше, бұл көрсеткіш өндіруші хабарлаған шағым ретінде қарастырылуы керек. Сатып алушылар әрбір жоба бірдей қысқартуға қол жеткізеді деп ойламауы керек.

3. Кері санақ бағдаршам модулінің бағасын не анықтайды?

Аппараттық құрал конфигурациясы және дисплей талаптары

Кері санақ бағдаршам модулінің бағасы ішінара физикалық және электрлік конфигурацияға байланысты. Сәйкес факторларға жарық шығаратын беттің өлшемі, дисплейдің орналасуы, сигнал түстері, жарық диодты тақтаның дизайны, басқару электроникасы, қоршау конструкциясы және тығыздағыш компоненттер кіреді.

Қызыл-жасыл кері санауды реттеуге арналған модуль қызыл, сары және жасыл дисплейлер үшін конфигурацияланған модульден өзгеше болуы мүмкін. Сатып алушылар өнімдерді тек сыртқы өлшемдері бойынша салыстырудың орнына қажетті дисплей тәртібін және нақты үлгіні растауы керек.

Контроллердің үйлесімділігі және анықтау дизайны

Үйлесімділік орналастырудың жалпы құнына әсер етуі мүмкін. Қолданыстағы контроллердің шығысына және интерфейсіне сәйкес келетін модуль қосымша бейімделуді, контроллерді өзгертуді немесе кеңейтілген іске қосуды қажет ететін модульге қарағанда азырақ біріктіру жұмысын қажет етуі мүмкін.

Байланыс, триггер және оқу режимдері әртүрлі интеграциялық тәсілдерді ұсынады. Олардың мәні жарнамаланатын режимдер санына емес, нақты контроллердің архитектурасына байланысты. Тапсырыс беру алдында үйлесімділікті бағалауды сұрау әлеуетті инженерлік шығындарды ерте анықтауға көмектеседі.

Ток кернеуінен қорғау, конфигурациялау және теңшеу

Асқын кернеуден қорғау, қашықтан конфигурациялау мүмкіндіктері, арнайы интерфейстер және реттелетін дисплей талаптары көрсетілген бағаға әсер етуі мүмкін. Олардың құны жобаның жұмыс ортасы мен техникалық қызмет көрсету шараларына қатысты бағалануы керек.

Мысалы, техникалық қызмет көрсетуге рұқсаты шектеулі сайт техникалық мамандар құрылғыларға оңай қол жеткізе алатын жобаға қарағанда, берік электрлік қорғаныс пен конфигурацияланатын жабдыққа үлкен мән бере алады. Бұл ең жоғары бағаланған опцияны автоматты түрде ақтамайды; таңдалған мүмкіндіктер құжатталған жоба тәуекелдерін шешуі керек.

Орнату және өмірлік цикл шығындары

Сатып алу құны жалпы меншік құнының бір бөлігі ғана. Толығырақ бағалау мыналарды қамтиды:

• Жабдық және кез келген қажетті керек-жарақтар.

• Орнату жұмысы және контроллер-интерфейс интеграциясы.

• Іске қосу және синхрондау сынақтары.

• Потенциалды контроллердің модификациялары немесе қосымша инженерия.

• Ақаулықтарды жою, қосалқы модульдер және ауыстыру жұмыс күші.

• Жолдарды жабу, қозғалысты басқару және техникалық қызмет көрсетуге қол жеткізу талаптары.

Модуль ауқымды бейімделуді немесе сайтқа қайта-қайта кіруді қажет ететін болса, бірліктің төмен бағасы үнемді болуы мүмкін. Керісінше, қосымша мүмкіндіктер сәйкес, тексерілетін мән бермейінше, жоғары бастапқы баға автоматты түрде жақсы болмайды.

Салыстырмалы баға ұсынысын алу үшін сатып алушылар бар контроллер үлгісін, қолжетімді кіріс және байланыс интерфейстерін, қажетті дисплей өлшемі мен түсін, орнату өлшемдерін, жоба елі немесе аймағын, қолданылатын стандарттарды және тапсырыс санын қамтамасыз етуі керек. Олар сондай-ақ таңдалған жұмыс режимін, қосылған керек-жарақтарды, іске қосу міндеттерін және кез келген сынақ құжаттамасын растауды сұрауы керек.

4. Көлік құралдарының қозғалыс сигналдары үшін дұрыс модульді таңдау

Көлікке арналған бағдаршамның кері санақ таймерін бағалау кезінде сатып алушылар көлік сигналының қолданбаларын жаяу жүргіншілер кері санау жүйесінен ажыратуы керек. Қолданылатын дисплей тәртібі, контроллер логикасы, уақыт тәртібі және жергілікті талаптар әртүрлі болуы мүмкін. Бір қолданбаға арналған өнім растаусыз екіншісіне жарамды деп есептелмеу керек.

Көлік қиылыстары үшін сатып алудың маңызды сұрағы - модуль жоспарланған контроллердің жұмыс жағдайларында жарамды уақыт ақпаратын ала алады ма және көрсете алады ма. Бұл әсіресе сигнал уақыты динамикалық түрде өзгеретін немесе бар жабдық контроллерді толық жаңартусыз ауыстырылған кезде өте маңызды.

FAMA кері санақ модульдерін және басқа да сигнал өнімдерін қоса, бағдаршамдық жабдықты және интеллектуалды көлік шешімдерін ұсынады. Сатып алушылар сәйкес жабдықты анықтау үшін FAMA өнім каталогын қарап шығып , жоба сілтемелері үшін FAMA жобасының кейс зерттеулерімен кеңесе алады. Кейс зерттеуі пайдалы контекст бере алады, бірақ ол сатып алушының жеке контроллерімен және орнату талаптарымен үйлесімділікті растауды алмастырмайды.

FAMA - Қытайдағы бағдаршамдар индустриясындағы жетекші кәсіпорын

Қорытынды: Бағаларды салыстырмас бұрын үйлесімділікті бағалаңыз

Кері санақ бағдаршамының модулін таңдау синхрондау тәртібін, контроллердің үйлесімділігін, электрлік анықтауды, асқын кернеуден қорғауды, конфигурация опцияларын және техникалық қызмет көрсету талаптарын теңгерімді бағалауды талап етеді. Бұл факторлар жабдықтың сенімділігіне ғана емес, сонымен қатар орнатуға дейін және одан кейін қажет инженерлік жұмыстардың көлеміне де әсер етеді.

Кері санақ бағдаршам модулінің баға ұсыныстарын салыстыратын сатып алу топтары үшін ең пайдалы әдіс алдымен техникалық талаптарды белгілеу және жеткізушілерді бірдей спецификациямен салыстыру болып табылады. Үлгіні бекітпес бұрын контроллер интерфейсін, жұмыс режимін, дисплей конфигурациясын, қоршаған ортаға қойылатын талаптарды, қолданылатын стандарттарды және қолдаушы сынақ құжаттамасын растаңыз.

Жобаға қатысты бағалау үшін контроллер мәліметтері және орнату талаптары бар өндірушіге хабарласыңыз. Құжатталған үйлесімділікті тексеру және келісілген қабылдау сынақтары тек бағаны салыстырудан гөрі сатып алу үшін күшті негіз береді.
