Қиылыстарды сенімді басқару үшін кері санақ таймері бар төмен қуатты жаяу жүргіншілерге арналған бағдаршамды қалай таңдауға болады

Кіріспе: Жаяу жүргіншілер сигналдарының жүйелерінің практикалық мәселелерін шешу

Жаяу жүргіншілер сигналының жабдығы күнделікті қозғалыс циклдері, өзгеретін сыртқы жағдайлар және ұзақ уақыт үздіксіз пайдалану арқылы тұрақты жұмыс істеуі керек. Бағдаршам жүйесінің интеграторлары, қалалық жол қозғалысы органдары және жол инфрақұрылымының мердігерлері үшін жаяу жүргіншілер өткелінің қолайлы шамын таңдау бастапқы сатып алу бағасын салыстырудан гөрі көп нәрсені қамтиды. Қуатты тұтыну, жарық диоды дисплейінің үздіксіздігі, кері санақты басқару, контроллердің үйлесімділігі және ұзақ мерзімді техникалық қызмет көрсету талаптары - барлығы орнатудың жалпы құны мен өнімділігіне әсер етеді.

Кәдімгі сигнал жабдығы жарық диоды құрамдастары істен шыққанда, бар контроллерлер әртүрлі операциялық интерфейстерді пайдаланғанда немесе орнату топтары конфигурация мәселелеріне тап болғанда, қосымша ақаулықтарды жоюды қажет етуі мүмкін. Бұл қиындықтар іске қосу жұмыстарын арттырып, бірнеше қиылыстарда техникалық қызмет көрсетуді қиындатады.

Кері санақ таймері бар төмен қуатты жаяу жүргіншілер бағдаршамы қуат көзінің дизайны, тұрақты ток жетек технологиясы, ақауларды оқшаулайтын жарық диодты тізбегі және кері санақтың бейімделетін жұмыс режимдері арқылы осы мәселелердің бірнешеуін шешеді. Дегенмен, оның практикалық мәні жабдықты дұрыс таңдауға, үйлесімділікті тексеруге және қозғалысты басқарудың нақты жүйесінің талаптарына сәйкес орнатуға байланысты.

Жаяу жүргіншілер өткелінің жарық белгісін қамтитын жобалар үшін сатып алушылар белсенді жарықтандырылған жаяу жүргінші сигналын, кері санақ дисплейін және пассивті жол белгісін ажыратуы керек. Олардың әрқайсысы жалпы жол ортасында әртүрлі функцияны орындайды.

1. Тұрақты жұмыс пен қуатты тиімді пайдалануды қолдайтын техникалық мүмкіндіктер

Үш блокты конструкция және сегменттелген кері санақ дисплейі

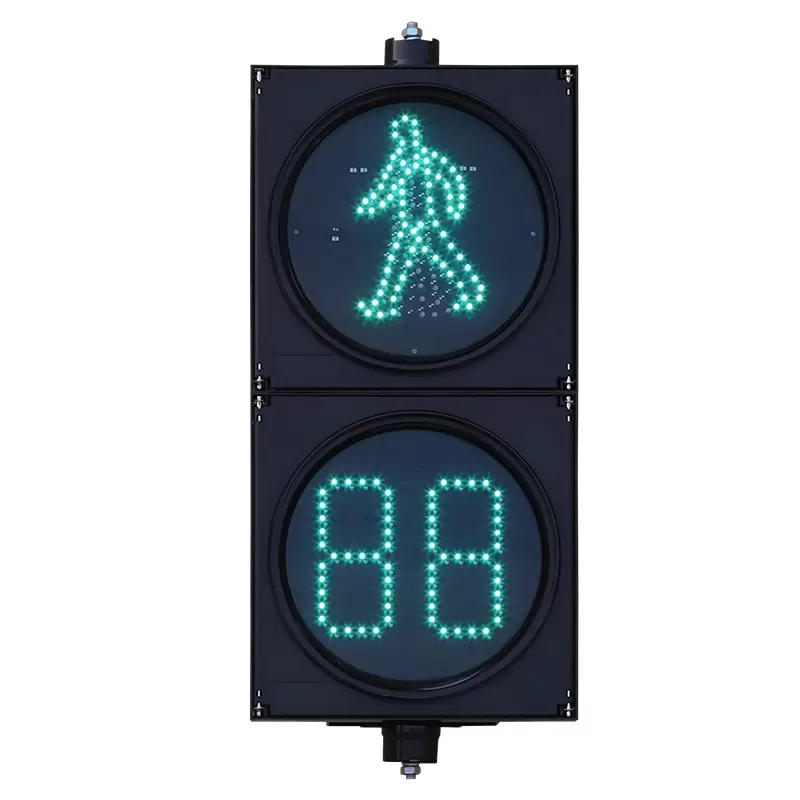

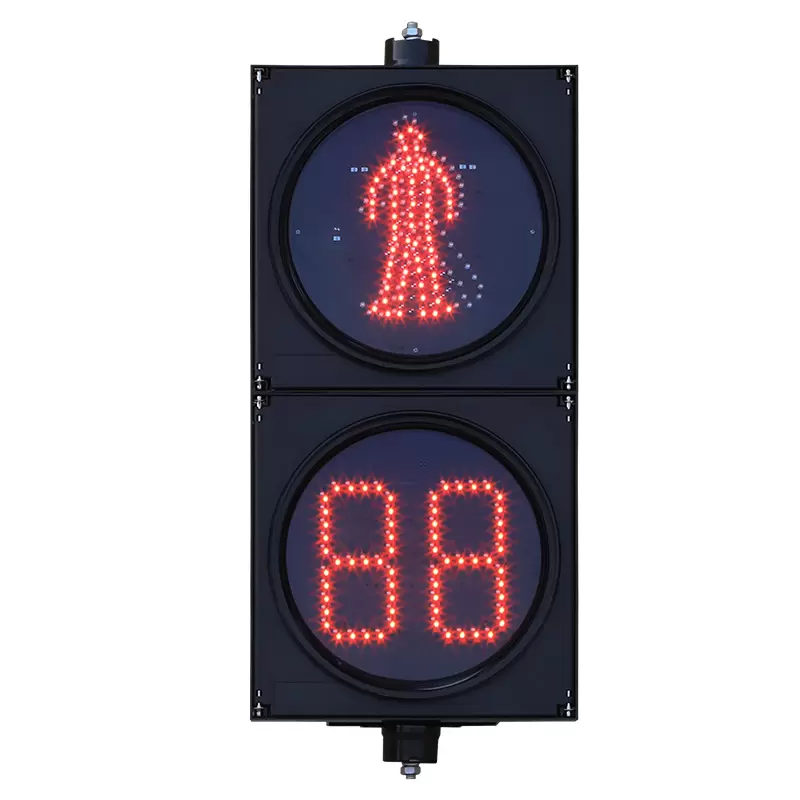

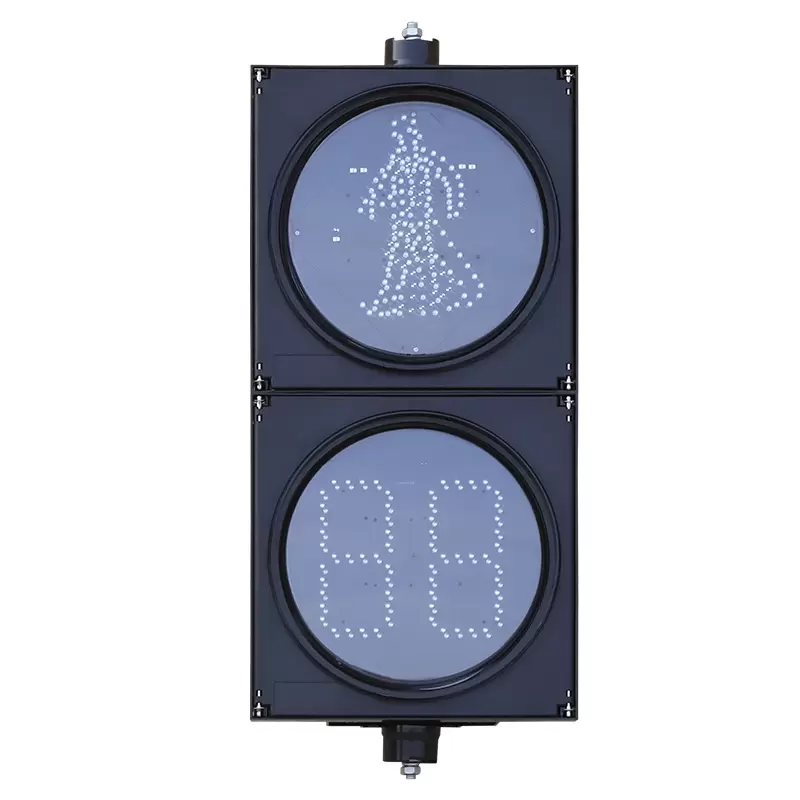

Кері санақ таймері бар төмен қуатты жаяу жүргіншілер бағдаршамы үш блоктан тұратын жинақ ретінде жасалған. Оның шам өзегі шам тақтасынан, линзадан, қуат көзінен, шам тостағанынан және басқа құрылымдық бөлшектерден тұрады. Кері санақ дисплейі жаяу жүргіншілерге сандық ақпаратты көрсету үшін сегменттелген сандарды пайдаланады.

Бұл конфигурация сигналдық дисплей мен кері санақ функциясын қозғалыс сигналын басқарумен жабдықталған жаяу жүргіншілер өткелдеріне арналған жабдықта біріктіреді.

Жоба инженерлері үшін таңдаудың бірінші қадамы талап етілетін сигнал конфигурациясын, дисплейдің орналасуын, орнату өлшемдерін және электр интерфейсін растау болып табылады. Бұл мәліметтер тек сыртқы түрі бойынша таңдалмай, қиылысу дизайнына және контроллердің жұмыс логикасына сәйкес келуі керек.

Торлы схеманың дизайны және жарық диодты ақауларды оқшаулау

Маңызды мүмкіндіктердің бірі - жарықдиодты шам тақтасында қолданылатын тор схемасы. Өнімнің техникалық сипаттамаларына сәйкес, жеке жарық диодты шам жиегі істен шыққанда, қалған жарық диодты моншақтар қалыпты жұмысын жалғастыра алатындай схема ақаулық нүктесін автоматты түрде оқшаулайды.

Бұл дизайн локализацияланған құрамдас ақауының жалпы дисплейге әсерін шектеуге көмектеседі. Тиімді ақаулық оқшаулау болмаса, істен шыққан жарық диоды немесе үлкенірек тізбек бөлігіне әсер ететін электр ақауы көрсетілген сигналдың айтарлықтай нашарлауына әкелуі мүмкін.

Бірнеше қиылыстарды басқаратын муниципалды техникалық қызмет көрсету топтары үшін ақаулардың таралуын шектеу тексерулер мен ақауларды диагностикалауды басқаруға ыңғайлы етеді. Ол сондай-ақ әрбір жеке жарық диодты ақауын толық дисплей ақауы ретінде қарастыру қажеттілігін азайтуы мүмкін.

Дегенмен, ақауды оқшаулау сигналдың әрбір сәтсіздік жағдайында толық жұмыс істейтінін білдірмейді. Техникалық қызмет көрсету қызметкерлері зақымдалған құрылғыны әлі де тексеріп, көрсетілген сигналды тексеріп, өндірушінің процедураларына сәйкес ақаулы құрамдастарды ауыстыруы керек. Тізбек дизайнын күнделікті тексеруді алмастыру емес, сенімділік шарасы ретінде түсіну керек.

Еуропалық стандартты қуат көзі және қуат факторы

Өнім дербес жобаланған еуропалық стандартты қуат көзін пайдаланады. Оның белгіленген қуат коэффициенті 0,98-ге жетуі мүмкін, бұл қоректендірудің электр қуатын тиімді пайдалану үшін жасалғанын көрсетеді.

Қуат коэффициенті – нақты қуаттың көрінетін қуатқа қатынасы. Жоғары мән, әдетте, салыстырмалы жұмыс жағдайларында нақты қуаттың берілген мөлшерін жеткізу үшін аз көрінетін қуат қажет екенін білдіреді. Көптеген сигнал бірліктері бар қондырғылар үшін бұл сипаттама электр жүйесін жоспарлауға және қуат сапасына қатысты болуы мүмкін.

Дегенмен, 0,98 қуат коэффициенті өнімнің электр энергиясын 98% аз тұтынатынын білдірмейді. Нақты қуат тұтыну жұмыс қуатына, сигнал конфигурациясына, жұмыс ұзақтығына және басқа электр сипаттамаларына байланысты. Сатып алушылар бәсекелес өнімдерді салыстыру кезінде өлшенген қуат тұтыну деректерін сұрауы керек.

Жабдық сонымен қатар жалпы гармоникалық бұрмаланумен (THD) 10%-дан төмен көрсетіледі. Гармоникалық бұрмалану электрлік толқын пішінінің идеал синусоидалы толқын пішінінен қаншалықты ауытқығанын сипаттайды. Төменгі бұрмалау электр жүйесіне енгізілген гармоникалық токтарды шектеуге көмектеседі, қуат сапасын қолдайды және басқа жабдықпен ықтимал кедергілерді азайтады.

Практикалық әсер жеткізу желісін және басқа қосылған жүктемелерді қоса, толық орнатуға байланысты. Сондықтан көрсетілген THD мәні өндірушінің сынақ шарттарымен және электромагниттік үйлесімділік талаптарымен қатар бағалануы керек.

Тұрақты жарық диодты жұмысы үшін тұрақты ток жетек

Жарық диодты өнімділігі сәйкес ағымдағы реттеуге байланысты. Өнім жарық диодты шам тақтасы үшін тұрақты жұмыс тогын сақтау үшін тұрақты ток жетек технологиясын пайдаланады.

Бұл тәсіл қажетсіз ток ауытқуының LED жұмысына тікелей әсер етуінің алдын алуға көмектеседі және тұрақты дисплей өнімділігін қолдайды. Ол сондай-ақ шамның қызмет ету мерзімін ұзартуға және техникалық қызмет көрсету талаптарын төмендетуге арналған.

Сатып алу топтары үшін ерекшелік маңызды: тұрақты ток жетекі кепілдік берілген қызмет мерзімі емес, техникалық дизайн ерекшелігі болып табылады. Нақты қызмет ету мерзімі құрамдас бөліктердің сапасына, температураға, электр жағдайларына, қоршаған ортаға әсерге және пайдалану тәжірибесіне байланысты. Егер жобаның спецификациясы белгілі бір жұмыс кезеңін қажет етсе, сатып алушылар тексерілген қызмет мерзімі туралы деректерді сұрауы керек.

Электромагниттік үйлесімділік және қиылысу тұрақтылығы

Көлік қиылыстарында көбінесе бірнеше электрлік және электронды жүйелер, соның ішінде көлік сигналын реттегіштері, жаяу жүргіншілер дисплейлері, детекторлар, байланыс жабдықтары және бақылау құрылғылары болады. Электрлік кедергілер бір-біріне қосылған жабдықтың жұмысын қиындатады.

Өнім электромагниттік үйлесімділікті ескере отырып жасалған, THD 10% төмен. Бұл сипаттамалар электрлік кедергілерді азайтуға және жалғанған қиылыс ортасында тұрақты жұмысты қолдауға қатысты.

Дегенмен, THD және электромагниттік үйлесімділік әртүрлі өлшемдер болып табылады. Тек THD әрбір EMC талаптарына сәйкестікті белгілемейді. Жобаны сатып алушылар тиісті шығарындыларды және иммунитетті тексеру нәтижелерін, декларацияларды және жоспарланған нарыққа арналған стандарттарды тексеруі керек.

2. Кері санақты басқару, контроллер үйлесімділігі және өріс қолданбалары

Кері санақ таймері бар төмен қуатты жаяу жүргіншілер бағдаршамы дегеніміз не?

Кері санақ таймері бар қуатты төмен жаяу жүргінші бағдаршамы жаяу жүргінші сигналының дисплейін сандық кері санақ функциясымен біріктіреді. Сигнал жаяу фазаны хабарлайды, ал сегменттелген сандық дисплей сол фазаға байланысты уақыт туралы ақпаратты береді.

Қала қиылыстары үшін бұл ақпарат жаяу жүргіншілерге бақыланатын өткел кезеңінің барысын түсінуге көмектеседі. Кері санақ қозғалыс контроллерінің нақты жұмыс логикасына сәйкес болуы керек. Сандық дисплей ешқашан сигналды басқару жүйесінен тәуелсіз дәл уақытты қамтамасыз етеді деп болжауға болмайды.

Жаяу жүргіншілер өткелінің шамының кері санақ таймері қалай жұмыс істейді?

Кері санақ дисплейі қиылыстағы бағдаршамдарды басқару жүйесімен үйлесімді жұмыс істейді. Өнім үш бейімделгіш жұмыс режимін қолдайды: байланыс режимі, іске қосу режимі және оқу режимі.

• Байланыс режимі: Кері санақ құрылғысы үйлесімді контроллермен тиісті ақпаратты алмастыратын қондырғыларға арналған. Арнайы интерфейс пен протоколды растау керек.

• Триггер режимі: Сыртқы іске қосу сигналдары кері санақ жұмысын қолдайтын жүйелерге арналған. Триггер сигналының сипаттамалары мен уақыт логикасы орнатуға сәйкес болуы керек.

• Оқу режимі: тиісті сигнал уақытының тәртібін үйрену арқылы кері санақ жұмысын қолдауға арналған. Оның жарамдылығы контроллердің шығыс әрекетіне және өндірушінің енгізу талаптарына байланысты.

Бұл режимдер жабдықты қозғалысты басқарудың әртүрлі орталарына біріктіру кезінде икемділікті қамтамасыз етеді. Олар әрбір контроллермен әмбебап үйлесімділікті орнатпайды немесе барлық уақыт конфигурацияларының бірдей жұмыс істейтініне кепілдік бермейді.

Өндіруші кіріктірілген кері санақ таймерінің негізгі ішкі және халықаралық бағдаршамдар контроллерінің 99%-дан астамымен үйлесімді екенін айтады. Бұл өнімнің үйлесімділік шағымы, әрбір контроллер үлгісіне, микробағдарлама нұсқасына немесе байланыс протоколына кепілдік емес. Сатып алушылар тапсырыс бермес бұрын дәл контроллердің үлгісін, интерфейсін, сигнал шығысын және жұмыс режимін растауы керек.

Үйлесімді жаяу жүргіншілер өткелінің жарық белгісін қалай таңдайсыз?

Жаяу жүргіншілер өткелінің жарық белгісі термині жаяу жүргіншілер өткелінің сигналдық жабдығына кеңінен қатысты болуы мүмкін, бірақ белсенді сигнал басы мен пассивті жол белгісі бір-бірін алмастырмайды. Жарықтандырылған жаяу жүргінші сигналы басқарылатын қозғалыс фазасын хабарлайды; кері санақ дисплейі уақыт туралы ақпаратты хабарлайды; пассивті белгі сигналдың өзгеретін фазасын белсенді көрсетпей визуалды нұсқауларды немесе ескертулерді береді.

Жабдықты таңдаған кезде сатып алушылар мыналарды тексеруі керек:

• Дисплей конфигурациясы: таңба немесе сандық дисплей, объективтің орналасуы, көріну талаптары және қажетті сигнал көрсеткіштері.

• Электрлік талаптар: қоректендірудің номиналды кернеуі, қуат тұтынуы, сымдар, жерге қосу және қосылу мәліметтері.

• Басқару интерфейсі: байланыс протоколы, триггер енгізуі, оқу режимінің тәртібі және контроллердің үйлесімділігі.

• Орнату ортасы: орнату тәртібі, жаңбыр, шаң, күн сәулесінің әсері, температураның өзгеруі және техникалық қызмет көрсету мүмкіндігі.

• Қолданылатын стандарттар: Сигнал түстерін, оптикалық өнімділікті, электр қауіпсіздігін, EMC, орнатуды және тағайындалған юрисдикциядағы жаяу жүргіншілер сигналының уақытын реттейтін талаптар.

Жаңа қиылыс үшін бұл талаптар жүйені жобалау кезінде белгіленуі керек. Бар қиылыстарды жаңарту үшін инженерлер ауыстырылатын сигнал блогын таңдау алдында орнатылған контроллер мен сымдарды құжаттауы керек.

Өнімді әртүрлі жол жобаларына қолдану

Қалалық қиылыстарды қайта жөндеу кезінде негізгі мәселе көбінесе қолданыстағы басқару жабдығымен біріктіру болып табылады. Жеткізу алдында контроллердің үлгісін және жұмыс режимін растау орындағы болдырмауға болатын конфигурация жұмысын азайтуға көмектеседі.

Жаяу жүргіншілер өткелінің жаңа қондырғылары үшін жоба топтары сигнал дисплейін, орнату тәртібін, қуат көзін және контроллер интерфейсін бірге анықтай алады. Бұл жабдықты таңдауға жүйені жарамсыз құрамдас бөлікті орналастыруға мәжбүрлемей, қиылысу дизайнын орындауға мүмкіндік береді.

Қолданыстағы сигналдық жүйені жаңарту үшін негізгі ойларға сымның үйлесімділігі, кері санақты синхрондау, іске қосу процедуралары және ауыстырылатын бөлшектерге қол жеткізу кіреді. Егістік сынақтар қиылыс қалыпты жұмысқа оралмас бұрын көрсетілген кері санақ бекітілген сигнал ретімен орындалатынын тексеруі керек.

Барлық үш сценарийде кері санақ дисплейлері жол қозғалысы органының бекітілген уақыт жоспарына және қолданыстағы жергілікті талаптарға сәйкес конфигурациялануы және тексерілуі керек.

3. Ұзақ мерзімді жоба құны үшін сатып алуды қарастыру

Ең төменгі бастапқы баға ұсынысы иеленудің ең төменгі жалпы құнын білдірмейді. Сатып алу топтары жабдықтың толық сипаттамасын және сигналды орнату, іске қосу, тексеру және қолдау үшін қажетті жұмысты бағалауы керек.

Алдымен дисплей мен электр сипаттамаларын растау керек. Сатып алушыларға сигналдың дұрыс конфигурациясы, өлшемдері, номиналды кернеуі, қуат тұтынуы және жоспарланған сайт үшін қоршаған ортаны қорғау талаптары қажет. Жоба спецификациялары анықталған оптикалық немесе ЭМҮ талаптарын жүктейтін болса, қолдаушы сынақ құжаттамасы сұралуы керек.

Контроллерді біріктіру бірдей маңызды. Өнім негізгі отандық және халықаралық контроллерлердің 99%-дан астамын қолдайтыны айтылғанымен, үйлесімділік контроллердің нақты үлгісі мен протоколымен расталуы керек. Бірнеше қиылыстарды немесе бірнеше контроллер брендтерін қамтитын жобалар үшін өкілдік тестілеу толық орналастыру алдында интерфейс айырмашылықтарын анықтауға көмектеседі.

Баға ұсыныстарын қарауға іске қосу және техникалық қызмет көрсетуді де қосу керек. Сымдар схемалары, конфигурациялау нұсқаулары, ақаулықтарды жою нұсқаулары және ауыстыру компоненттері бар-жоғын сұраңыз. Ақаулықтарды оқшаулайтын жарық диодты тізбегі белгілі бір құрамдас ақауларды қамтуы мүмкін, ал сәйкес диск дизайны тұрақты жұмысты қолдайды; тексеру мен техникалық қызмет көрсетуді жоспарлау қажеттілігін де алып тастамайды.

Соңында, теңшеу, тапсырыс саны және іске қосу талаптары жобаның жалпы құнына әсер етуі мүмкін. Стандартты емес дисплейлер, арнайы орнату қондырғылары, интерфейсті бейімдеу, құжаттама талаптары және жердегі сынақтар қосымша инженерлік немесе жұмыс күшін қажет етуі мүмкін. Сатып алушылар стандартты жабдықты теңшеу, керек-жарақтар, тестілеу және орнату қызметтерінен ажырататын нақтыланған баға ұсынысын сұрауы керек.

Жаяу жүргіншілер сигналы жобаларында FAMA-мен жұмыс істеу

Yangzhou FAMA Intelligent Equipment Co., Ltd. (FAMA) бағдаршамның уақытын оңтайландыру, пайдалану және техникалық қызмет көрсету және тиісті қолдау көрсету сияқты қызметтермен қатар смарт сигналды басқаруды, ақылды қозғалыс қауіпсіздігін және 5G көп функционалды смарт тіректерін қамтитын интеграцияланған интеллектуалды көлік шешімдерін ұсынады.

Кері санақ таймері бар қуаты төмен жаяу жүргіншілер бағдаршамын немесе жаяу жүргіншілер өткелінің белгісін бағалайтын сатып алушылар үшін келесі қадам өнім сипаттамасын жобаның басқару жүйесіне, электр талаптарына және қолданыстағы жол қозғалысы ережелеріне сәйкестендіру болып табылады.

Ықтимал шешімдерді бағалау кезінде қосымша контекст үшін қол жетімді жабдықты және жоба мысалдарын қарап шығу үшін FAMA өнімдерінің ассортиментін зерттеңіз . Жобаға қатысты баға ұсынысы үшін контроллер үлгісін, қажетті дисплей конфигурациясын, жұмыс ортасын, санын және тағайындалған нарықты қамтамасыз етіңіз, осылайша үйлесімділік пен спецификация талаптарын сатып алу алдында қарап шығуға болады.
