Жаяу жүргіншілер өткеліндегі қозғалыс контроллерін қалай таңдауға болады: 5-арнаға қарсы 12-арна үлгілері және қозғалыс сигналын контроллерін өндірушілер үшін негізгі факторлар

Кіріспе: Неліктен жаяу жүргіншілер өткелін басқару дұрыс конфигурацияны қажет етеді

Жаяу жүргіншілер өткелінің жобалары жиі қызыл және жасыл сигналды ауыстыруды ғана қамтиды. Контроллер жоспарланған сигнал тізбегін сақтауы, жол схемасын орналастыруы, қажет болған жағдайда жаяу жүргіншілердің сұрауларын басқаруы және қозғалысты басқарудың кеңірек жүйесімен дәйекті түрде жұмыс істеуі керек. Жоба оның талаптарына сәйкес келмейтін басқару режимін пайдаланған кезде, инженерлер қосымша конфигурациялау жұмыстарына, біріктіру қиындықтарына немесе болашақ жұмысында шектеулерге тап болуы мүмкін.

Бұл қиындықтар әсіресе бір жақты көшелерде, орталық баспанасы бар өткелдерде және жаяу жүргіншілер қозғалысы көлік қозғалысымен үйлестірілуі керек жерлерде маңызды болады. Белгіленген уақыттың негізгі келісімі тікелей қиылысуға сәйкес келуі мүмкін, ал күрделірек учаске бірнеше қиылысу кезеңдерін, жоспарланған жұмысты, желі қосылымын немесе қашықтағы пәрмендерді қажет етуі мүмкін.

Мердігерлер, жүйелік интеграторлар және мемлекеттік сектордағы сатып алу топтары үшін жаяу жүргіншілер өткелінің қозғалысын реттеушісін таңдау өнім бағасын салыстырудан гөрі көп нәрсені қамтиды. Арна сыйымдылығы, фазалық конфигурация, қол жетімді басқару режимдері, өрісті іске қосу және бар инфрақұрылыммен үйлесімділік барлығын бағалау керек.

FAMA - Қытайдағы бағдаршамдар индустриясындағы жетекші кәсіпорын

Yangzhou FAMA Intelligent Equipment Co., Ltd. (FAMA) сигналды басқаруды, қозғалыс қауіпсіздігін және көп функциялы смарт тіректерді қамтитын интеллектуалды көлік шешімдерін ұсынады. Оның жаяу жүргіншілер өткелінің контроллері 5 арналы және 12 арналы конфигурацияларда қол жетімді, бұл жоба топтарына әртүрлі бақылау талаптарының екі нұсқасын береді. Тиісті таңдау тек арналар санына емес, жоспарланған қиылысу логикасына және тексерілген жоба сипаттамаларына байланысты. FAMA жаяу жүргіншілер өткелінің контроллерін қараңыз .

1. Жаяу жүргіншілер өткеліндегі қозғалыс контроллерінің конфигурацияларын түсіну

Бір сатылы және екі сатылы жаяу жүргіншілер өткелі

Бір сатылы жаяу жүргіншілер өткелі жаяу жүргіншілерге жоспарланған бір өту сатысында белгіленген жолды кесіп өтуге мүмкіндік береді. Контроллер жаяу жүргіншілер көрсеткішін қолданыстағы көлік қозғалысымен және бекітілген сигнал уақытының жоспарымен үйлестіруі керек. Жол орналасуы мен сигнал талаптары салыстырмалы түрде қарапайым болған кезде бұл реттеуді конфигурациялау әдетте оңайырақ.

Екі сатылы өткел жаяу жүргіншілер жолын бөлек кезеңдерге бөледі. Қолайлы жерде орталық пана жаяу жүргіншілерге жолдың бір бөлігін кесіп өтуге, күтуге, содан кейін тиісті сигнал рұқсат еткен кезде келесі бөліктен өтуге мүмкіндік береді. Бұл реттеу сатылар арасындағы қатынасты, жаяу жүргіншілер күту орындарының орналасуын және көлік пен жаяу жүргіншілер белгілерін үйлестіруді қоса алғанда, қосымша бақылау ойларын енгізеді.

Контроллер бекітілген жобаны орындауы керек, бірақ физикалық қиылыс схемасы және қозғалысты жобалау жоспары кезеңдердің қалай жұмыс істеуі керектігін анықтайды. Жол кең немесе контроллерде шығыс арналары көп болғандықтан, екі сатылы орналасу автоматты түрде сәйкес келмейді.

Инженерлер бақылау тізбегін аяқтамас бұрын өту қашықтығын, жаяу жүргіншілер сұранысын, көліктің бұрылу қозғалысын, баспананың сыйымдылығын, көріну мүмкіндігін және қолданыстағы жергілікті ережелерді бағалауы керек. Жаяу жүргіншілер үшін рұқсат ету уақыттары мен жасыл аралық интервалдар жобаның инженерлік дизайны мен басқару талаптарына сәйкес болуы керек.

5-арна және 12-арна үлгілерін салыстыру

FAMA жаяу жүргіншілер өткелінің қозғалысын басқару құралы әртүрлі мақсатты қолданбалары бар екі конфигурацияны ұсынады. Негізгі айырмашылық - шығыс сыйымдылығы мен қолдау көрсетілетін басқару функцияларының үйлесімі.

5 арналы модель: бір сатылы тікелей өткелдер үшін

5 арналы модель бір сатылы жаяу жүргіншілер өткелінің қолданбаларына арналған, әсіресе басқару құрылымы салыстырмалы түрде қарапайым болған жағдайда. Оның неғұрлым бағытталған конфигурациясы 12 арналы модельдің қосымша функционалдығын қажет етпейтін бір жақты көше қиылысы үшін қолайлы болуы мүмкін.

Сатып алу топтары үшін бес сигнал шығысы және құжатталған фазалық конфигурация әрбір талап етілетін сигнал тобын және жоспарланған жұмыс тізбегін сыйдыра ала ма деген негізгі сұрақ болып табылады. Арналар санын бақылауға болатын жолдар немесе жаяу жүргіншілер қозғалысы санының тікелей өлшемі ретінде қарастырмай, толық сигнал кестесіне сәйкес тексеру керек.

Қарапайым конфигурация қажетсіз функцияларды азайтып, орналастыруды жеңілдетуі мүмкін. Дегенмен, оның жарамдылығы әлі де нақты сигнал жүктемелеріне, кіріс талаптарына, электрлік интерфейстерге және жобаға тән басқару логикасына байланысты.

12 арналы модель: күрделі өткел талаптары үшін

12 арналы модель екі сатылы жаяу жүргіншілер өткелдерін қолдауға арналған және желілік жұмысты, уақытқа негізделген жоспарлауды, жыпылықтаған сары сигналдарды, жаяу жүргіншілер өткелін және қашықтан пәрменді орындауды қамтитын қосымша басқару опцияларын ұсынады.

Бұл мүмкіндіктер жобаға әртүрлі уақытта әртүрлі операциялық реттеулер, басқару ретіне әсер ету үшін жаяу жүргіншілердің сұраулары немесе кеңірек қозғалысты басқару жүйесімен қашықтан әрекеттесу қажет болғанда өзекті болады.

Мысалы, қоғамдық нысанның жанындағы өткел әртүрлі жұмыс кезеңдерінде жоспарланған бақылау шараларын қолдануы мүмкін. Жаяу жүргіншілер іске қосылған режим бірдей өткелді үздіксіз жүргізудің орнына сұрауларды тіркеу қажет болған жағдайда орынды болуы мүмкін. Желілік қосылым рұқсат етілген операторларға қашықтан пәрмендер беру қажет болғанда да пайдалы болуы мүмкін.

Дегенмен, бұл функцияларды әрбір қолданыстағы басқару платформасының үйлесімді екендігінің дәлелі ретінде түсіндіруге болмайды. Байланыс интерфейсі, пәрмен анықтамалары, желі талаптары және басқару рұқсаттары сатып алу алдында расталуы керек.

Келесі салыстыру жоспарланған қолданбаларды қорытындылайды:

Шығу және фазалық конфигурациялар өнімнің сипаттамалары болып табылады, әр қиылыс үшін жарамдылық кепілдігі емес. Тапсырыс бергенге дейін өндірушінің техникалық құжаттамасын соңғы сигнал жоспарымен салыстыру керек. FAMA өнімінің техникалық сипаттамалары .

Сатып алушылар дұрыс үлгіні қалай таңдауы керек?

Өнім каталогынан емес, қиылысу дизайнынан бастаңыз.

Тікелей бір жақты көше қиылысы үшін сигнал топтары мен жұмыс реттілігі оның құжатталған мүмкіндіктеріне сәйкес келсе, 5 арналы модель практикалық үміткер болуы мүмкін. Дизайн екі сатылы қиылыс логикасын, жоспарланған басқаруды, жаяу жүргіншілердің сұрауларын немесе қашықтағы пәрмендерді қажет ететін жерде, 12 арналы модель жақынырақ бағалауға лайық.

Инженерлік шолу орталық баспананың бар-жоғын, қанша сигнал тобын басқару керек екенін, жаяу жүргіншілердің сұраулары қажет пе және контроллердің көлік сигналдарымен қалай әрекеттесетінін анықтауы керек. Сондай-ақ шолу жаяу жүргіншілердің күтілетін сұранысын және операциялық стратегияның тәулік уақытына қарай өзгеруі қажет пе екенін ескеруі керек.

Ең бастысы, қосымша шығыс арналары автоматты түрде қосымша қауіпсіздік функцияларын қамтамасыз етпейді немесе фазаларды дұрыс үйлестіруге кепілдік бермейді. Толық дизайн сигнал реттілігін, қақтығыстардың алдын алуды, жаяу жүргіншілер жолын және тиісті юрисдикцияның талаптарын ескеруі керек.

2. Жүйені біріктіру, өрісті іске қосу және техникалық қызмет көрсету

Неліктен сайттағы конфигурация маңызды

Контроллер қағаздағы негізгі функционалдық талаптарды қанағаттандыра алады және оның интерфейстері немесе параметрлері орнатылған жабдыққа сәйкес келмесе, әлі де айтарлықтай іске қосу жұмысын қажет етеді.

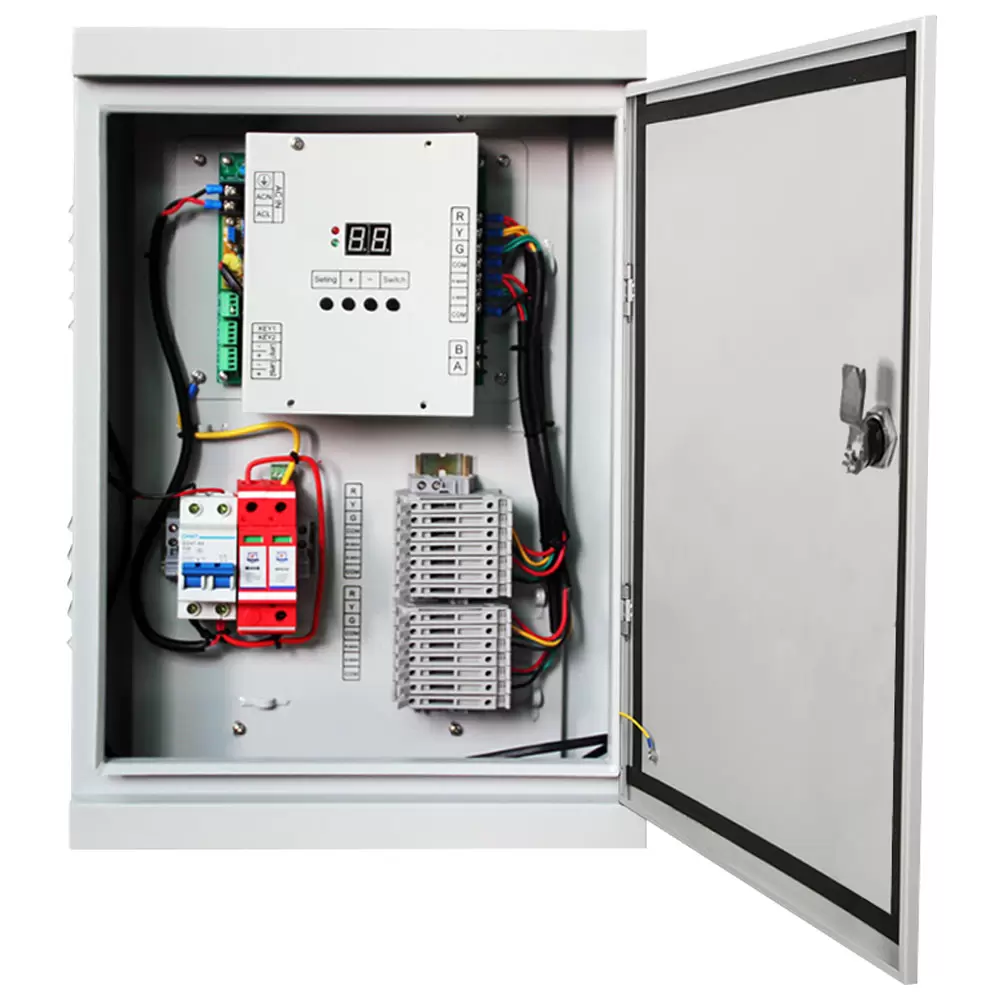

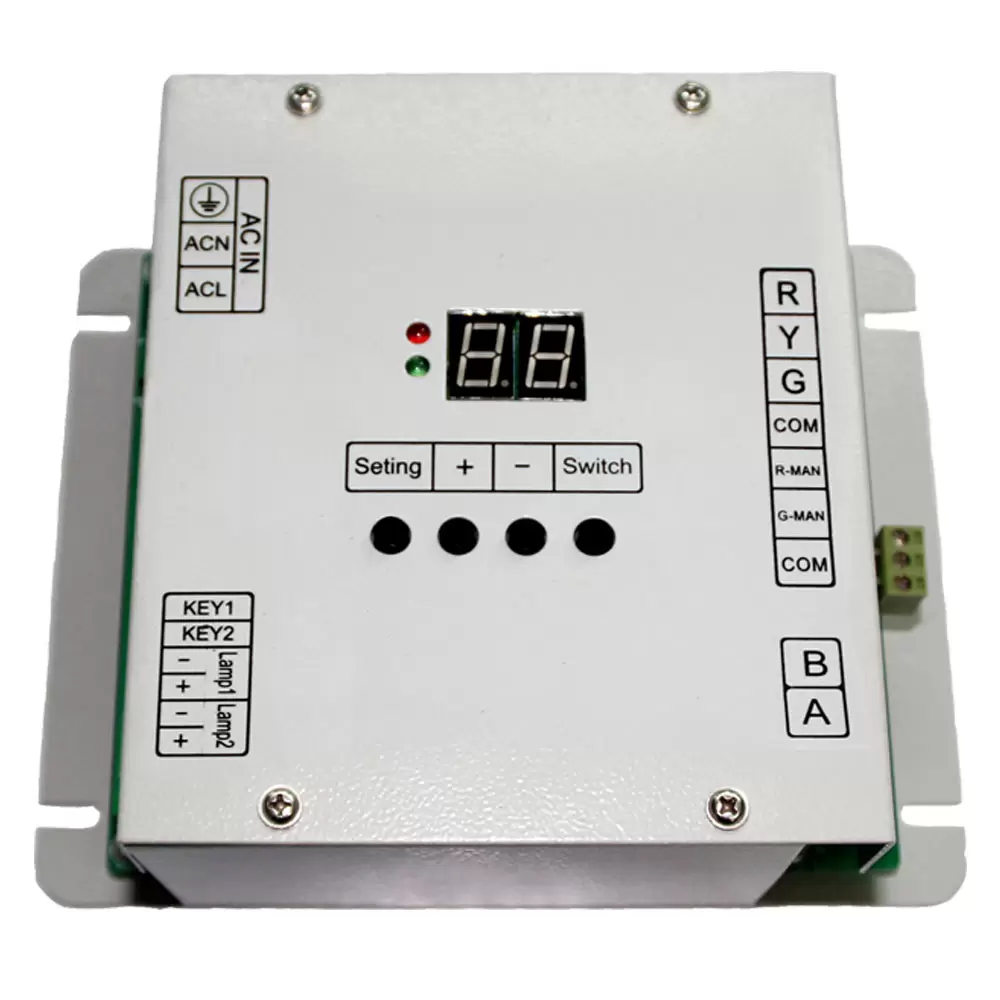

FAMA жаяу жүргіншілер өткелінің контроллері сол тапсырмалар үшін сыртқы құралдарды қажет етпей-ақ, орнында конфигурациялау және жөндеу үшін біріктірілген басқару тақтасын қамтиды. Бұл таңдалған үлгіде қол жетімді функцияларды ескере отырып, техникалық қызмет көрсету персоналы үшін әдеттегі параметр реттеулерін ыңғайлырақ ете алады.

Іске қосу кезінде техниктер конфигурацияланған фазалар ретін, сигнал шығысының тағайындалуын, жаяу жүргіншілер сұрауының кірістерін, мүмкін болса, жұмыс кезеңдері арасындағы ауысуларды тексеруі керек. Тестілеу сонымен қатар нақты сигнал көрсеткіштерінің бекітілген уақыт жоспарына сәйкестігін анықтауы керек.

Басқару тақтасы білікті қызметкерлерге, құжатталған конфигурация параметрлеріне немесе тиісті сынақ процедураларына қажеттілікті жоймайды. Тікелей қозғалысты басқару жүйесіне өзгертулер жауапты органның процедураларына сәйкес болуы керек.

Практикалық қолданбалардағы желілік және қашықтан басқару

12 арналы үлгіні пайдаланатын жобалар үшін желілік және қашықтағы пәрмен мүмкіндіктері қоршаған инфрақұрылым үйлесімді болған кезде орталықтандырылған жұмысты қолдай алады.

Орналастыру алдында интеграторлар қолжетімді байланыс интерфейстерін, желі архитектурасын, қолдау көрсетілетін пәрмендерді, қатынасу рұқсаттарын және байланысты жоғалту кезіндегі әрекетті растауы керек. Олар сондай-ақ қолданыстағы қадағалау жүйесі жоба талап ететін ақпаратпен алмаса алатынын анықтауы керек.

Жалғыз желі қосылымы өзара әрекеттесу мүмкіндігін қамтамасыз етпейді. Екі құрылғыда физикалық байланыс интерфейстері болуы мүмкін, бірақ әртүрлі хабарлама құрылымдарын немесе басқару конвенцияларын пайдаланады. Үйлесімділік құжаттама және интеграциялық тестілеу арқылы көрсетілуі керек.

Жоба командасы сонымен қатар қашықтан пәрменді орындау мен автономды жергілікті басқаруды ажыратуы керек. Байланыс үзілген, пәрмен қабылданбаған немесе жүйе құрамдас бөлігі сәтсіз болған кездегі талап етілетін әрекетті болжаудың орнына анықтау және тексеру қажет.

Орнату алдындағы және қабылдауды тексеру

Орнату алдында сатып алушылар мен мердігерлер контроллердің жабдықтау талаптарын, шығыс конфигурациясын, электрлік жүктеме шектеулерін, байланыс интерфейстерін, қоршау өлшемдерін, қоршаған орта көрсеткіштерін және қолданылатын стандарттарды тексеруі керек.

Содан кейін сигнал жоспарын контроллер конфигурациясымен салыстыру керек. Далалық тестілеу сигналдың қалыпты ауысуын, жаяу жүргіншілер сұранысын тіркеуді, кезеңдегі өзгерістерді, қажет болған жағдайда жоспарланған жұмысты және қолдау көрсетілген жерде қашықтағы пәрмендерді қамтуы керек.

Топ сондай-ақ қалыпты емес жағдайларға, соның ішінде байланыс жоғалуына және жабдықтың тиісті ақауларына белгіленген жауапты тексеруі керек. Бұл сынақтар бекітілген жобаға және жергілікті қозғалысты бақылау талаптарына сәйкес болуы керек.

Техникалық қызмет көрсетуді жоспарлау үшін пайдалы құжаттама соңғы параметр параметрлерін, сым схемаларын, интерфейс сипаттамаларын, іске қосу жазбаларын, ақауларды жою нұсқауларын және бекітілген конфигурацияны қалпына келтіру процедураларын қамтиды. Бұл жазбалар техниктерге конфигурация мәселесін, өрістегі сым мәселесін және құрамдас ақауды ажыратуға көмектеседі.

3. Қозғалыс сигналының контроллерін өндірушілер үшін сатып алуды қарастыру

Жаяу жүргіншілер өткеліндегі қозғалыс бақылаушысының бағасына не әсер етеді?

Қажетті конфигурацияны анықтамай, жаяу жүргіншілер өткелінің контроллері үшін сенімді әмбебап баға жоқ. Сатып алушылар келісілген техникалық көлемге негізделген баға ұсыныстарын сұрауы керек.

Негізгі шығындар факторлары сигнал шығыстарының санын, фазалық конфигурацияны, қолдау көрсетілетін басқару режимдерін, байланыс интерфейстерін және кез келген жобаға тән теңшеуді қамтиды. Қосымша шығындар шкафтың талаптары, монтаждау жұмыстары, бар жабдықпен біріктіру, іске қосу, сынақтан өткізу, оқыту және тұрақты техникалық қолдау көрсетуден туындауы мүмкін.

Тапсырыс саны, жеткізу талаптары, қосалқы бөлшектерді ұйымдастыру және құжаттама талаптары да коммерциялық баға ұсынысына әсер етуі мүмкін. Сатып алу топтары әртүрлі мүмкіндіктері бар өнімдердің бағасын емес, баламалы конфигурацияларды салыстыруы үшін бұл факторларды мүмкіндігінше бөліп көрсету керек.

Желілік контроллер қосымша инвестицияға тұрарлық па?

Негізгі контроллер қиылысу тікелей сигнал тізбегі болғанда және желілік жұмысты немесе кеңейтілген басқару режимдерін қажет етпегенде жеткілікті болуы мүмкін. Мұндай жағдайларда қажетсіз функцияларды сатып алу жобаның нақты талаптарын орындамай-ақ күрделілікті арттыруы мүмкін.

Желіге қосылған контроллер операциялық жоспар жоспарланған өзгерістерді, жаяу жүргіншілер бастаған басқаруды, қашықтан пәрмендерді немесе үйлесімді басқару жүйесімен біріктіруді қажет еткенде орындырақ болуы мүмкін. Оның мәні сол функциялардың қалай пайдаланылатынына және бар инфрақұрылымның оларға қолдау көрсете алатынына байланысты.

Меншіктің жалпы құнына орнату және іске қосу, үйлесімділікті тексеру, техникалық қызмет көрсету бойынша оқыту, қосалқы бөлшектер, бағдарламалық қамтамасыз ету немесе қажет болған жағдайда жүйені біріктіру және қозғалысты басқару жоспарына болашақ өзгерістер кіреді. Қосымша интеграциялық жұмыс қажет болса, төменірек бастапқы сатып алу бағасы жобаның жалпы құнының төмен болуы міндетті емес.

Қозғалыс сигналының контроллерін өндірушілерді бағалау кезінде сатып алушылар нені тексеруі керек?

Қабілетті өндіруші оның өнім конфигурациясы сатып алушының нақты сигнал жоспарына қалай сәйкес келетінін түсіндіре алуы керек. Сатып алу топтары үлгіге тән техникалық сипаттамаларды, сымдар мен интерфейс құжаттамасын, қолдау көрсетілетін жұмыс режимдерін, сынақ жазбаларын және жобаға қолданылатын стандарттарға сәйкестік дәлелдерін сұрауы керек.

Өндірушілер сондай-ақ әрбір үлгінің шектерін, далалық іске қосу процесін, ақауларды жою қолдауының қолжетімділігін және қосалқы бөлшектер мен техникалық көмек көрсету шараларын нақтылауы керек.

Халықаралық жобалар үшін аймақтық бағдаршам конвенциялары мен жергілікті мақұлдау талаптары ерекше маңызды. Сатып алушылар бір юрисдикцияға сәйкес келетін контроллерді басқа елде өзгеріссіз орналастыруға болады деп ойламауы керек.

FAMA бағдаршамдарды басқару жабдығы мен жаяу жүргіншілер сигналы өнімдерінің кеңірек портфолиосын ұсынады. Сатып алушылар қатысты жабдықты бағалау үшін FAMA өнім каталогын қарап , трафик инфрақұрылымы қолданбаларының мысалдары үшін FAMA жобасының портфолиосын зерттей алады. Жоба мысалдары пайдалы мәтінмәнді қамтамасыз ете алады, бірақ олар нақты контроллер конфигурациясының жаңа жоба талаптарына сәйкес келетінінің дәлелі ретінде қарастырылмауы керек.

Жиі қойылатын сұрақтар

5 арналы контроллер әрбір бір сатылы жаяу жүргіншілер өткелін басқара ала ма?

Жоқ. 5 арналы модель бір сатылы қолданбаларға арналған, бірақ жарамдылық қажетті сигнал шығыстарына, фазалардың орналасуына, электрлік жүктемелерге және басқару логикасына байланысты. Жоба сигналының кестесі өндірушінің техникалық сипаттамаларына сәйкес тексерілуі керек.

12 арналы контроллер өткелді автоматты түрде қауіпсіз ете ме?

Жоқ. Оның қосымша арналары мен басқару опциялары әртүрлі талаптарды қанағаттандыра алады, бірақ қауіпсіздік қиылысу дизайнына, бекітілген сигнал уақытына, дұрыс орнатуға, сәйкес конфигурацияға және тексерілген жұмысқа байланысты.

Жаяу жүргіншілер өткелінің контроллерін қолданыстағы қозғалысты басқару жүйесіне біріктіруге бола ма?

Контроллердің интерфейстері, байланыс әрекеті, қолдау көрсетілетін пәрмендер және басқару логикасы бар жүйемен үйлесімді болған жағдайда ықтимал. Бұл мәліметтерді орналастыру алдында растау және сынау керек.

Баға ұсыныстарын сұраған кезде сатып алушылар қандай ақпаратты ұсынуы керек?

Жолдың орналасуын, бір сатылы немесе екі сатылы өткелге қойылатын талаптарды, сигнал тобы мен фазалық кестесін, жаяу жүргіншілер түймелерінің талаптарын, жоспарланған жұмыс режимдерін, байланыс және желі талаптарын, жергілікті стандарттарды, орнату шарттарын және тапсырыс санын қамтамасыз етіңіз. Бұл ақпарат өндірушіге қажетті конфигурацияны бағалауға және маңыздырақ баға ұсынысын дайындауға мүмкіндік береді.

Қорытынды

Жаяу жүргіншілер өткелінің қозғалысын реттеушісін таңдау өткелдің геометриясын, сигнал ретін, шығыс қуатын, басқару режимдерін, интеграция талаптарын және техникалық қызмет көрсету тәртібін нақты түсінуді талап етеді. 5 арналы модель қарапайым бір сатылы өткелдерге арналған, ал 12 арналы модель екі сатылы қолданбаларды және желіге қосылу, жоспарланған жұмыс, жаяу жүргіншілерді белсендіру, жыпылықтаған сары сигналдар және қашықтағы пәрмендер сияқты қосымша функцияларды қолдайды.

Мердігерлер, жүйелік интеграторлар, дистрибьюторлар және мемлекеттік сатып алу топтары үшін өнімдерді немесе бағаларды салыстыру алдында инженерлік талаптарды анықтау ең тиімді тәсіл болып табылады. Үлгіге қатысты құжаттаманы сұраңыз, интерфейстер мен жұмыс логикасын тексеріңіз және қолданыстағы жергілікті талаптарға сәйкестігін растаңыз.

Контроллердің конфигурациясын бекітілген қиылыс дизайнына және жобаның операциялық қажеттіліктеріне сәйкестендіру арқылы сатып алушылар жабдықты неғұрлым ақпараттандырылған таңдауды жасай алады және алдын алуға болатын интеграция мен техникалық қызмет көрсету қиындықтарын азайта алады. Сатып алуды аяқтамас бұрын қажетті сигнал конфигурациясын, қолжетімді басқару функцияларын, техникалық құжаттаманы және жобаға тән үйлесімділік талаптарын талқылау үшін FAMA-ға хабарласыңыз.
