Ұзақ мерзімді қиылыстарды пайдалану үшін сенімді жасыл U бұрылысты бағдаршамды қалай таңдауға болады

Бағдаршамдық мердігерлер, жол жобаларының мердігерлері, жүйелік интеграторлар және техникалық қызмет көрсету топтары үшін U-бұрылатын бағдаршамдарды таңдау жасыл U-тәрізді көрсеткішті көрсететін шамды таңдау ғана емес. Сигнал қуатты тұтынуды, жарық диодты сәтсіздіктерді, электр өнімділігін және техникалық қызмет көрсету талаптарын бақылауда ұстай отырып, ұзақ жұмыс циклдері арқылы тұрақты көрсеткішті қамтамасыз етуді жалғастыруы керек.

Қозғалыспен басқарылатын қиылыста бір уақытта жұмыс істейтін бірнеше сигналдық блоктар мен басқа электр жабдықтары болуы мүмкін. Бұл ортада жарықдиодты тізбектердегі әлсіздіктер, тұрақсыз жетек тогы, қуатты тиімсіз түрлендіру немесе нашар электромагниттік үйлесімділік техникалық қызмет көрсету мәселелерінің ықтималдығын арттыруы мүмкін.

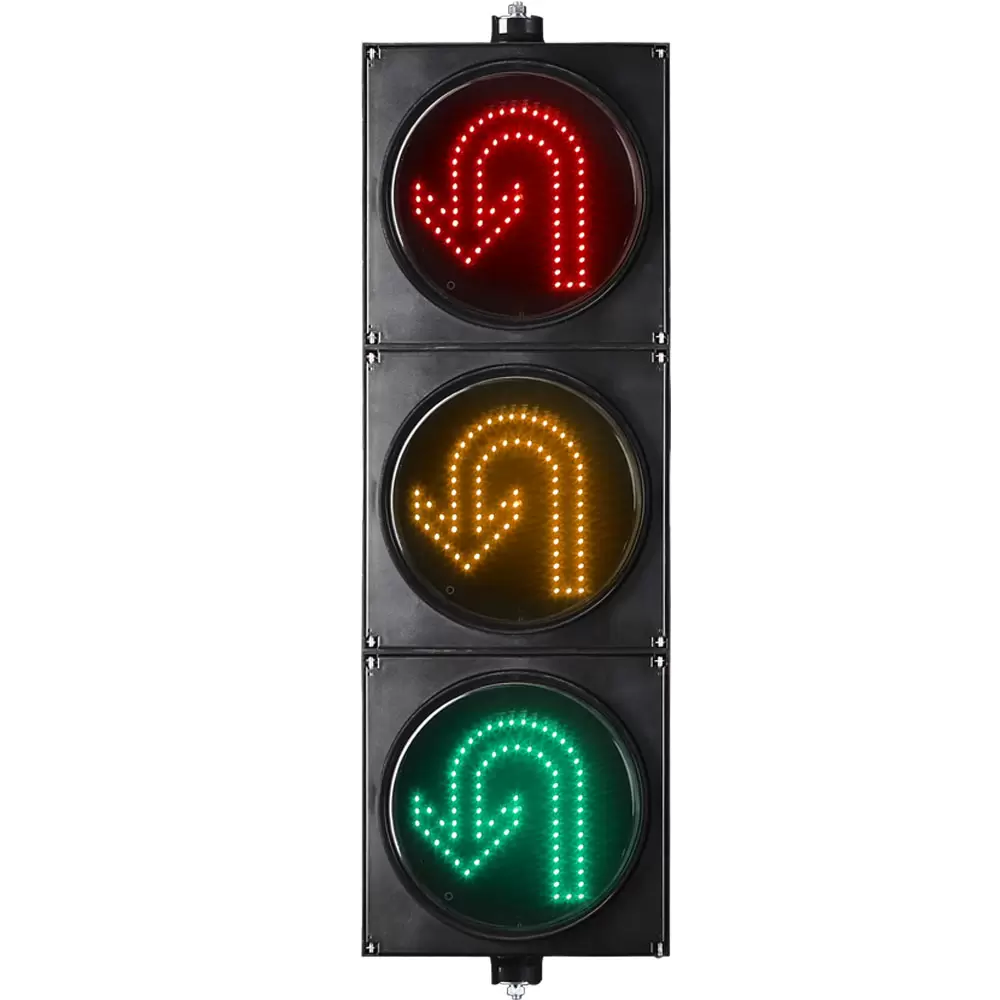

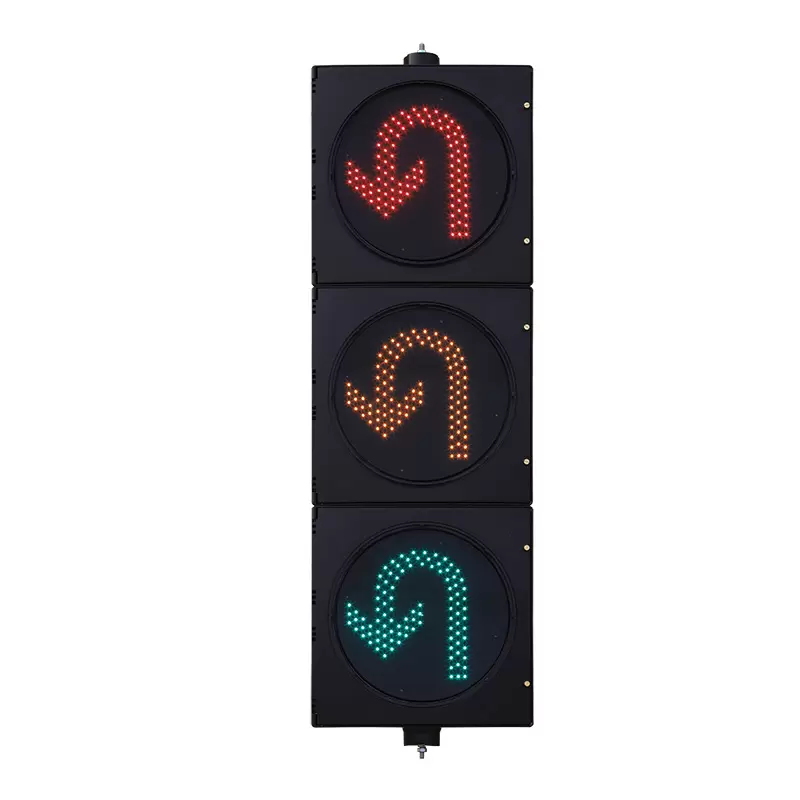

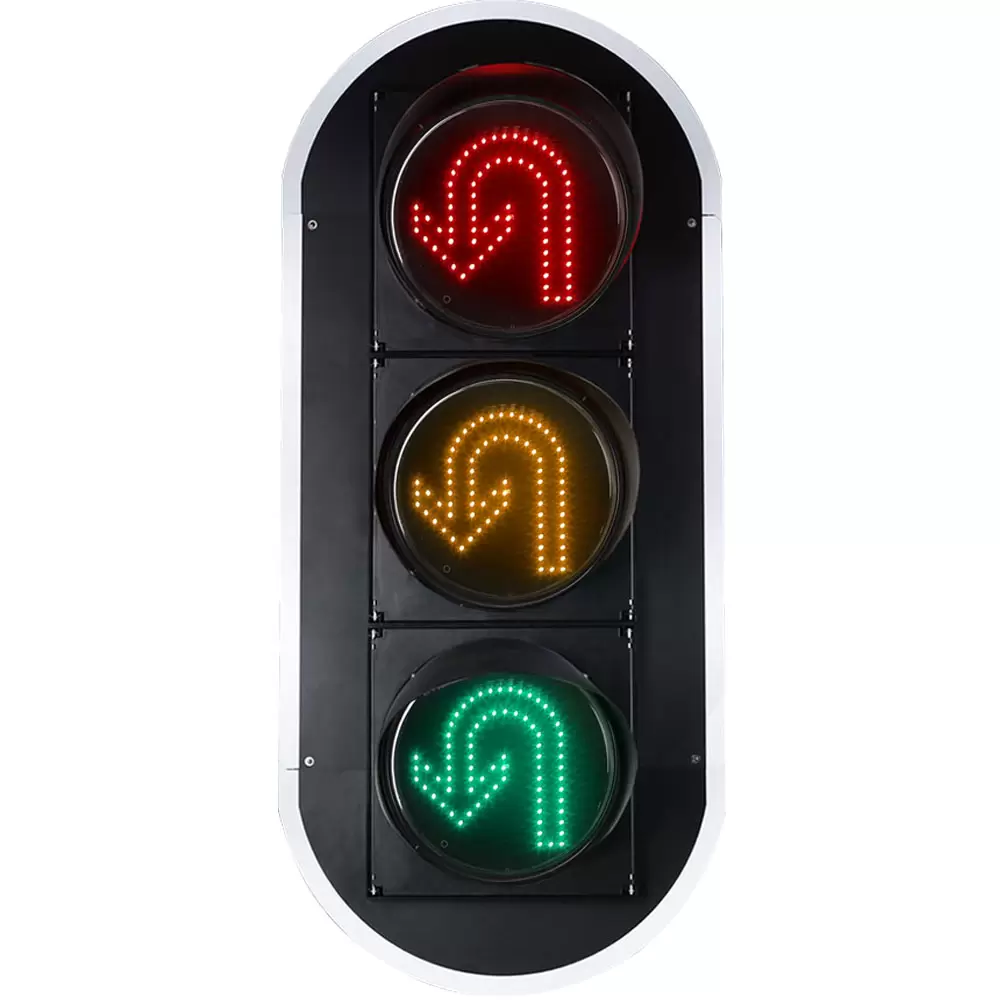

FAMA -ның Төмен Қуатты U бұрылысты бағдаршам модулі осы инженерлік ойларға негізделген. Модуль үш бірлік қызыл, сары және жасыл конфигурацияны пайдаланады, шам өзегі жарық тақтасын, оптикалық линзаны, қуат беру модулін, шам тостағанын және қатысты құрылымдық компоненттерді қамтиды. FAMA торлы контурдың дизайнын, тұрақты ток жетекті, 0,98-ге дейінгі қуат коэффициентімен тәуелсіз жобаланған еуро стандартты қуат көзін және 10% төмен жалпы гармоникалық бұрмалануды анықтайды. Бұл мүмкіндіктер бір сатып алу мақсатының әртүрлі бөліктерін қарастырады: энергияны пайдалануды және ұзақ мерзімді техникалық қызмет көрсету талаптарын бақылау кезінде сенімді сигнал индикациясын қолдау.

Жасыл U бұрылысты бағдаршам дегеніміз не?

Жасыл U бұрылыс бағдаршамы қиылыста кері бұрылу қозғалысына рұқсат етілгенін немесе басқарылатынын көрсету үшін пайдаланылатын бағыттаушы бағдаршам болып табылады. Кәдімгі толық шар жасыл сигналдан айырмашылығы, U-тәрізді индикатор жалпы жасыл фазаның белсенді екенін көрсетудің орнына белгілі бір қозғалысты хабарлайды.

Жол қозғалысы инженері немесе мердігер үшін маңызды мәселе тек жарық диоды шығысының түсі ғана емес. Оптикалық жүйе, жарық диодты орналасуы, схема архитектурасы, қуат көзі және сигнал корпусы - бәрі жоспарланған U-бұрылу көрсеткішінің қаншалықты дәйекті түрде жасалуына ықпал етеді.

FAMA-ның төмен қуатты артқа бұрылу модулі 200 мм және 300 мм жарық шығаратын бет конфигурацияларында қол жетімді. Өнімнің сипаттамасында 5000–15000 кд/м² жарық қарқындылығы, кем дегенде 300 м көру қашықтығы және 200 мм нұсқасы үшін 4 Вт және 300 мм нұсқасы үшін 5 Вт аспайтын жасыл кері бұрылу қуат тұтыну тізімі берілген. Көрсетілген жарықдиодты қызмет ету мерзімі кемінде 100 000 сағатты құрайды.

Бұл спецификациялар сатып алу топтарына «жарық» немесе «энергияны үнемдейтін» сияқты жалпы сипаттамаларға ғана сенудің орнына, әртүрлі U-бұрылатын сигнал өнімдерін салыстырудың өлшенетін критерийлерін береді.

Жасыл U бұрылған бағдаршам қалай жұмыс істейді?

Жасыл U бұрылыс бағдаршамы қиылыстағы бағдаршамдарды басқару жүйесінің бөлігі ретінде жұмыс істейді. Тиісті сигнал фазасы U-бұрылу қозғалысына рұқсат бергенде, жасыл U-тәрізді индикатор жақындап келе жатқан драйверлерге бағыт ақпаратын беру үшін қосылады.

Үш бірлік құрылымы және негізгі компоненттері

Сигналдың өзі бірге жұмыс істейтін бірнеше компоненттерге байланысты. FAMA үш бірлік конфигурациясы қызыл, сары және жасыл белгілерді бөледі, ал шам өзегі жарық тақтасын, оптикалық линзаны, қуат беру модулін және шам тостағанын қамтиды.

Жарық тақтасы жарықдиодты индикацияны жасайды, оптикалық компоненттер жоспарланған жарық шығысын жасауға көмектеседі, қуат көзі электрлік кірісті қамтамасыз етеді, ал шам тостаған физикалық сигнал жинағының бір бөлігін құрайды.

Бұл жүйе интеграторлары үшін маңызды, себебі сигнал өнімділігін тек жарық диодты көзі арқылы бағалау мүмкін емес. Жақсы номиналды өнімділігі бар жарық диоды оның жетек тізбегі, оптикалық құрылымы немесе қуат көзі қолданбаға сәйкес келмейтін болса, әлі де сәйкес келмейтін нәтижелер бере алады.

U Бұрылыс көрсеткі бағдаршам және бағытты басқару

Дәл осындай принцип U бұрылатын бағдаршамды басқа бағыттаушы сигнал конфигурацияларымен салыстыру кезінде қолданылады. Сатып алу мәселесі таңдалған сигнал қиылысу үшін электрлік және механикалық жарамды болып қала отырып, қажетті бағытты көрсетуді қамтамасыз ете ме, жоқ па?

Неліктен торлы схеманың дизайны маңызды?

FAMA-ның айналмалы бағдаршамының маңызды сенімділік ерекшеліктерінің бірі оның торлы схемасының дизайны болып табылады.

Жарық диодты ақауларды оқшаулау

Кәдімгі жарықдиодты қондырғыда жеке жарық диодты сәтсіздігі схеманың конфигурациялануына байланысты айтарлықтай жергілікті үзіліс тудыруы мүмкін. FAMA торлы тізбегі жарықдиодты шам моншақтары істен шыққан кезде ақаулық нүктесін автоматты түрде оқшаулауға арналған, бұл қалған жарық диодты моншақтар жұмысын жалғастыруға мүмкіндік береді. Мақсат - бір сәтсіз құрамдастың қалған жарық шығаратын элементтерге қажетсіз әсер етуіне мүмкіндік бермей, жалпы дисплей әсерін сақтау.

Жол сигналында жарық диоды сәтсіз болса не болады?

Көрсетілген тор тізбегі дизайнымен сәтсіз жарықдиодты нүкте оқшауланады және қалған жарықдиодты моншақтар жұмысын жалғастырады. Бұл сәтсіз жарықдиодты шексіз елемеу керек дегенді білдірмейді. Керісінше, ол техникалық қызмет көрсету қызметкерлері тексеруді немесе ауыстыруды ұйымдастырған кезде сигналдың жалпы дисплейін сақтауға көмектесетін тізбек деңгейіндегі ақауларға төзімділік деңгейін қамтамасыз етеді.

Бағдаршамға техникалық қызмет көрсету топтары үшін бұл айырмашылық маңызды. Бос емес қиылыста орнатылған бағдаршамның қызмет көрсетуі қиын болуы немесе кедергі келтіруі мүмкін. Жеке жарық диоды сәтсіздігінің әсерін шектейтін схема архитектурасы локализацияланған құрамдас ақаулықтың дереу әсерін азайта алады.

Сондықтан практикалық құндылық жай ғана «көп жарықдиодтар» емес. Жарықдиодты шамдар осылайша электрлік түрде ұйымдастырылады.

Тұрақты ток жетекі қозғалыс сигналының сенімділігіне қалай әсер етеді?

Жарық диодты өнімділігі жарықдиодты шамдар жұмыс істейтін электрлік жағдайлармен тығыз байланысты. FAMA-ның айналмалы бағдаршамы тұрақты жұмыс тогын сақтау үшін тұрақты ток жетек технологиясын пайдаланады. Өндірушінің өнімі туралы ақпаратқа сәйкес, бұл дизайн шамның қызмет ету мерзімін ұзартуға және кейінгі техникалық қызмет көрсету талаптарын азайтуға арналған.

Ұзақ уақыт бойы жұмыс істейтін бағдаршам үшін тұрақты ток маңызды, себебі жарық диодты көзі мен драйвер екі тәуелсіз құрамдас емес, электр жүйесін құрайды.

Тұрақты ток тәсілі LED массивінің басқарылатын жұмыс жағдайын сақтауға көмектеседі. Тәжірибелік инженерия тұрғысынан бұл жарықдиодты жұмыс жағдайларындағы қажетсіз өзгерістерді азайтып, қызмет көрсету кезеңінде тұрақты өнімділікті қолдайды.

Жарықдиодты U бұру бағдаршамдары қанша уақытқа жетеді?

Өндірушінің осы айналмалы бағдаршамға арналған спецификациясында жарық диодты ≥100 000 сағат қызмет ету мерзімі көрсетілген. Бұл көрсеткішті әрбір толық бағдаршамдар жинағы техникалық қызмет көрсетусіз дәл осы ұзақтықта жұмыс істейтініне кепілдік емес, көрсетілген жарық диодының қызмет ету мерзімі деп түсіну керек.

Нақты қызмет ету мерзімі сонымен қатар жұмыс жағдайларына, жылу жағдайларына, электрлік жағдайларға, қоршаған ортаның әсеріне және басқа жүйе факторларына байланысты болуы мүмкін.

Сатып алу топтары үшін бұл айырмашылық маңызды. Қызмет көрсету мерзімін мағыналы бағалау үшін жарық диодты көзі, драйвер дизайны, қуат көзі, схема архитектурасы, қоршаған ортаны қорғау және техникалық қызмет көрсету стратегиясы бірге қарастырылуы керек.

Неліктен жарықдиодты бағдаршамдар энергияны тиімдірек етеді?

Төмен қуат тұтынуы бағдаршамдар көптеген қиылыстарда үздіксіз жұмыс істегенде әсіресе өзекті болады.

Төмен қуат және қуат коэффициенті

FAMA-ның Төмен қуатты U бұрылыс бағдаршам модулі 200 мм нұсқасы үшін ≤4 Вт және 300 мм нұсқасы үшін ≤5 Вт жасыл U-бұрылу қуат тұтынуын көрсетеді. Өнім сонымен қатар 0,98-ге дейінгі қуат коэффициентімен дербес жобаланған еуро стандартты қуат көзін пайдаланады.

Қуат коэффициенті маңызды электрлік параметр болып табылады, себебі ол жүктеме арқылы электр қуатын қаншалықты тиімді пайдаланатынын сипаттайды. Жоғары қуат коэффициенті бірдей пайдалы электр жүктемесі үшін көрінетін қуат пен белсенді қуат арасындағы айырмашылықты азайтуға көмектеседі, дегенмен нақты жүйе деңгейіндегі қуат үнемдеу толық электр қондырғысы мен жұмыс жағдайларына байланысты.

Көптеген сигналдық блоктарды қамтитын жобалар үшін жеке сигнал деңгейінде төмен қуат тұтынуы толық орнату және жұмыс кезеңі ішінде қарастырылғанда маңыздырақ болуы мүмкін. Сондықтан сатып алушылар үшін «төмен қуатты» қолдау көрсетілмейтін маркетингтік сипаттама ретінде қабылдаудың орнына шамның нақты қуат тұтынуын салыстыру пайдалы.

Бағдаршамның артқа бұрылуын не сенімді етеді?

Сенімділікті сигнал индикаторы, схема дизайны, қуат көзі, жетек технологиясы, электромагниттік өнімділік, қоршаған ортаға жарамдылық және техникалық қызмет көрсетудің жиынтығы ретінде бағалау керек.

AU бұрылу көрсеткі бағдаршамы белгіленген бағыт көрсеткішін дәйекті түрде қамтамасыз етуі керек. Оның жарық диодты тізбегі локализацияланған құрамдас ақаулардың әсерін шектеуі керек. Оның жүргізушісі тұрақты жұмыс жағдайын сақтауы керек. Оның қуат көзі қажетті кернеу диапазонында тиімді жұмыс істеуі керек. Оның электрлік дизайны қиылыста қажетсіз кедергілер жасамай, басқа жабдықпен бірге болуы керек.

Қоршаған орта және электрлік жұмыс жағдайлары

FAMA-ның төмен қуатты артқа бұрылу модулі 47-63 Гц жиілікте AC85V–264V жұмыс кернеуін, -40°C-тан +80°C-қа дейінгі жұмыс температурасын, 97% RH дейінгі салыстырмалы ылғалдылықты, IP53 қорғанысын және ≥300 м көрнекі қашықтықты анықтайды.

Бұл спецификациялар таңдаудан бұрын нақты жобаның қоршаған ортаға және орнату талаптарына сәйкес келуі керек.

Әртүрлі сигнал конфигурацияларын қажет ететін жобалар үшін FAMA-ның кеңірек өнім портфолиосы сонымен қатар жүйелік интеграторларға кеңірек бағдаршамдық шешім шеңберінде кері бұрылу және бағыттаушы сигнал жабдығын бағалауға мүмкіндік беретін көрсеткі бағдаршамдары мен басқа көлік сигнал өнімдерін қамтиды.

Электромагниттік үйлесімділік қозғалыс сигналының өнімділігіне қалай әсер етеді?

Сатып алу туралы шешімдер негізінен оптикалық өнімділікке бағытталған кезде EMC жиі назардан тыс қалады.

Сигнализацияланған қиылыста бірнеше электр құрылғылары бір ортада жұмыс істей алады. Сондықтан бағдаршам өз қызметін атқарып қана қоймай, сонымен қатар қоршаған электр жүйесінде дұрыс жұмыс істеуі керек.

THD және электрлік кедергі

FAMA оның бұрылмалы бағдаршамы еуропалық электромагниттік үйлесімділік талаптарына сәйкес келетінін және 10% төмен жалпы гармоникалық бұрмалануды белгілейтінін мәлімдейді. Өндірушінің сипаттамасына сәйкес, бұл дизайн қиылыстағы электр желісіне және басқа жабдыққа кедергілерді азайтуға және жабдықтың жалпы тұрақтылығын жақсартуға арналған.

Бұл таза зертханалық спецификациялардан гөрі THD және EMC сәйкес сатып алу параметрлерін жасайды. Жүйе интеграторы үшін мәселе сигналдық жабдық басқа қиылысатын жабдықпен қатар орналастырылған кезде сәйкес электрлік әрекетті сақтай ала ма деген сұрақ туындайды.

Жақсы EMC өнімділігі жүйенің дұрыс дизайнын, жерге қосуды, ток кернеуінен қорғауды, сымдарды немесе контроллер үйлесімділігін алмастырмайды. Оның орнына ол жалпы электрлік сенімділік стратегиясының бір бөлігін құрайды.

Бұрылмалы бағдаршамды қалай таңдауға болады?

Жасыл U бұрылатын бағдаршамды немесе U бұрылатын бағдаршамды таңдағанда, сатып алу топтары бір спецификацияға назар аудармай, толық жұмыс талаптарын бағалауы керек.

1. Қажетті сигнал конфигурациясын тексеріңіз

Алдымен қажетті сигнал конфигурациясын және оптикалық индикацияны тексеріңіз. Сигнал жолдың орналасуына және қозғалысты басқару стратегиясына арналған кері бұрылу көрсеткішін көрсетуі керек.

2. Жарық диодты ақауларды оқшаулауды бағалаңыз

Екіншіден, жарықдиодты схеманың архитектурасын тексеріңіз. Ақаулық оқшаулауы бар тор тізбегі практикалық артықшылықты қамтамасыз ете алады, себебі жеке жарық диодты істен шығуы қалған жарық диодты шығысының жоғалуына әкелмейді.

3. Қуатты тұтыну мен қуат коэффициентін салыстырыңыз

Үшіншіден, нақты қуат тұтынуы мен қуат коэффициентін салыстырыңыз. FAMA-ның төмен қуатты артқа бұрылу модулі үшін белгіленген жасыл бұрылу тұтынуы 200 мм үлгісі үшін ≤4 Вт және 300 мм үлгісі үшін ≤5 Вт, ал қуат көзінің қуат коэффициенті 0,98 жетуі мүмкін.

4. Тұрақты ток жетекті тексеріңіз

Төртіншіден, драйвер технологиясын қарастырыңыз. Тұрақты ток жетегі тұрақты жарық диодты жұмыс жағдайларын сақтауға және қызмет ету мерзімінің белгіленген сипаттамаларын қолдауға қатысты.

5. EMC техникалық сипаттамаларын қарап шығыңыз

Бесіншіден, EMC техникалық сипаттамаларын бағалаңыз. Осы өнім үшін FAMA көрсеткендей, 10%-дан төмен THD мәні сигнализацияланған қиылыстарға арналған жабдықты қарап шығу кезінде өлшенетін электрлік өнімділік анықтамасын береді.

6. Ұзақ мерзімді техникалық қызмет көрсетуді қарастырыңыз

Соңында техникалық қызмет көрсетуді қарастырыңыз. Қуатты аз тұтынатын, бірақ ақауларға төзімділігі төмен өнім әлі де қажетсіз техникалық қызмет көрсету жұмыстарын жасауы мүмкін. Керісінше, ақауларды оқшаулау мүмкіндігі, тұрақты ток жетегі, қуатты тиімді түрлендіру және қоршаған ортаның сәйкес сипаттамалары бар сигнал ұзақ мерзімді жұмыс мәнін ұсына алады.

Төмен қуатты жарықдиодты бағдаршамдар тұр ма?

Сигнал бірліктерінің көп саны немесе ұзақ жұмыс кезеңдері бар жобалар үшін қуаттылығы аз жарықдиодты бағдаршамдарды қарастырған жөн, өйткені энергияны тұтыну жалпы пайдалану құнының құрамдас бөлігі болып табылады.

Дегенмен, төмен қуатты тәуелсіз бағалауға болмайды. Сатып алу тобы қуат тұтынуды қажетті оптикалық шығыспен, электрлік үйлесімділікпен, жұмыс ортасымен, күтілетін қызмет мерзімімен, ақауларға төзімділікпен және техникалық қызмет көрсету талаптарымен салыстыруы керек.

FAMA-ның айналмалы модулі бұл тәсілді төмен белгіленген шам қуатын жоғары қуат коэффициентімен, тұрақты ток жетекті, торлы схема дизайнымен және EMC өнімділік сипаттамаларымен біріктіру арқылы көрсетеді. Құндылық тек төмен қуаттан емес, осы мүмкіндіктердің тіркесімінен туындайды.

Жол сигналы ұзақ мерзімді техникалық қызмет көрсету шығындарын қалай азайта алады?

Техникалық қызмет көрсету құны ауыстырылатын бөлшектердің бағасынан көбірек әсер етеді.

Бос емес қиылыста орнатылған бағдаршам жабдыққа қол жеткізуді, қозғалысты басқаруды, техник жұмысын, тексеру уақытын, бөлшектерді ауыстыруды және қалыпты қозғалыс жұмысын уақытша бұзуды талап етуі мүмкін. Демек, ақаулардың жиілігін немесе әсерін төмендететін дизайн ерекшеліктері бастапқы сатып алу бағасынан жоғары практикалық құндылыққа ие болуы мүмкін.

Ақауларға төзімділік және техникалық қызмет көрсету

Тор тізбегі сәтсіз нүктені оқшаулау арқылы локализацияланған жарық диоды ақауын шешеді. Тұрақты ток жетегі тұрақты жұмыс тогын сақтауға және шамның ұзақ қызмет ету мерзімін қолдауға арналған. Тиімді қуат көзі және 0,98-ге дейінгі қуат коэффициенті электр тиімділігін анықтайды. THD 10%-дан төмен EMC өнімділігі электрлік үйлесімділіктің басқа аспектісін қарастырады.

Бұл мүмкіндіктердің ешқайсысы жоспарлы тексеру немесе техникалық қызмет көрсету қажеттілігін болдырмайды. Олардың құндылығы мынада: олар жабдықты жобалау деңгейінде операциялық және техникалық қызмет көрсету қаупінің бірнеше ықтимал көздерін қарастырады.

FAMA - Қытайдағы бағдаршамдар индустриясындағы жетекші кәсіпорын

Жол сигналының мердігерлері мен жүйелік интеграторлар үшін өндірушіні бағалау да өнімді таңдаудың бір бөлігі болып табылады. FAMA өнімдерінің ассортименті көлік бағдаршамдарын, жаяу жүргіншілерге арналған бағдаршамдарды, велосипед бағдаршамдарын, бағдаршам реттегіштерін, кері санақ таймерлерін, біріктірілген бағдаршамдарды, бағдаршам модульдерін және тиісті жабдықты қамтиды.

Компанияның кеңірек көзқарасы сигнал басын оқшауланған құрамдас ретінде қарастырудан гөрі интеллектуалды тасымалдау шешімдеріне негізделген. Оның қозғалыс сигналы модулінің портфолиосы көлік, жаяу жүргінші, көрсеткі және басқа да сигнал конфигурацияларын қамтиды, ал оның смарт сигналды басқару шешімдері сигнализацияланған қиылысу қолданбаларын қарастырады.

Белгілі бір жобаға арналған жасыл бағдаршамды бағалайтын сатып алушылар үшін FAMA өнім портфолиосын компания қолдайтын бағдаршам жабдықтары мен қолданбаларының ауқымын түсіну үшін жоба сілтемелерімен бірге қарауға болады.

Қорытынды

Сенімді жасыл U бұрылу бағдаршамын таңдау, сайып келгенде, жарық диодты жарықтылықты қарапайым салыстырудан гөрі инженерлік шешім болып табылады.

Бағдаршамдық мердігерлер, жол жобаларының мердігерлері, жүйелік интеграторлар және техникалық қызмет көрсету топтары үшін тиімдірек бағалау критерийлері жұмыс уақытына әсер етеді: айналу индикаторының анықтығы мен тұрақтылығы, жарық диодты ақауларды оқшаулау, шамның қуатын тұтыну, қуат коэффициенті, тұрақты ток жетекі, жарық диодының қызмет ету мерзімі, EMC өнімділігі, қоршаған ортаның техникалық сипаттамалары және техникалық қызмет көрсету талаптары.

FAMA-ның Төмен қуатты U бұрылысты бағдаршам модулі жарық тақтасы, оптикалық линза, қуат көзі және шам тостағанымен үш бірлік конфигурацияны біріктіреді, ал оның торлы тізбегі, тұрақты ток жетегі, 0,98-ге дейінгі қуат коэффициенті және 10%-дан төмен THD сигналдың ұзақ мерзімді жұмысының әртүрлі аспектілерін қарастырады.

Қозғалыспен басқарылатын қиылыс үшін ең жақсы айналу сигналы ең көп жарықдиодты шамдар немесе ең күшті маркетинг талаптары бар сигнал емес. Бұл оптикалық, электрлік, схемалық, қоршаған орта және техникалық қызмет көрсету сипаттамалары жобаның нақты талаптарына сәйкес келетін.
