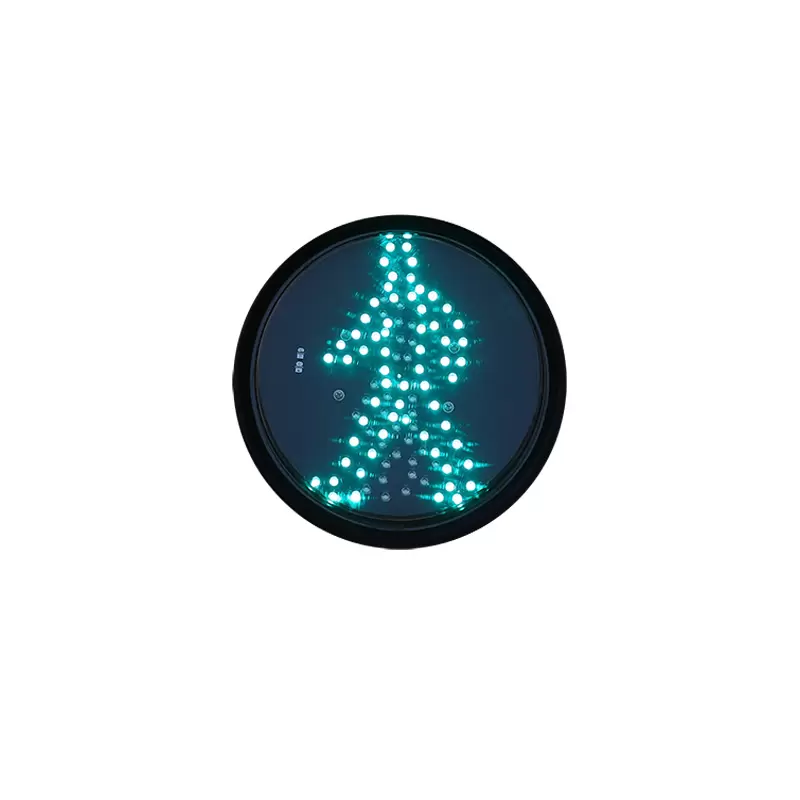

Сенімді өткелдерге арналған төмен қуатты жаяу жүргіншілер бағдаршамының модулі

Жаяу жүргіншілер бағдаршамының қарапайым міндеті бар: адамдар қашан өтуге болатынын нақты және үздіксіз көрсетуді қамтамасыз ету. Дегенмен, бұл көрсеткіштің артындағы инженерия маңыздырақ бола түседі, өйткені сигнал көп жылдар бойы бос емес қиылыстарда ашық ауада жұмыс істейді. Сәтсіз жарық диоды сигналдың көрінісіне әсер етуі мүмкін, тұрақсыз жетек тогы жарық диодты компоненттеріне қажетсіз стрессті тудыруы мүмкін, ал қуатты тиімсіз түрлендіру мыңдаған сағат бойы жұмыс құнын арттырады. Құрамдас бөліктердің жиі істен шығуы белсенді жолдардың айналасында көбірек тексерулерді, техникалық қызмет көрсету сапарларын және ауыстыру жұмыстарын білдіреді.

Жол қозғалысы инженерлері, жол инфрақұрылымын сатып алушылар және интеллектуалды көлік жүйесінің интеграторлары үшін өзекті мәселе жаяу жүргіншілер бағдаршамы зауыттан шыққан кезде қаншалықты жарқырайтынында ғана емес. Жеке құрамдас бөліктер ескірген немесе істен шыққан кезде модульдің әрекеті, оның электр қуатын қаншалықты тиімді пайдаланатыны және қиылыста басқа жабдықпен бірге қаншалықты жақсы жұмыс істейтіні.

FAMA компаниясының төмен қуатты жаяу жүргінші бағдаршам модулі осы практикалық ойларға негізделген. Жинақта жарық тақтасы, линзалар, қуат көзі, шам тостаған және жаяу жүргіншілер өткелінің сигналын қолдану үшін тиісті құрылымдық компоненттер кіреді. Модуль 200 мм және 300 мм конфигурацияларында қол жетімді және жаяу жүргіншілер сигналын көрсету үшін жарықдиодты жарықтандыруды пайдаланады.

Кесте «энергияны үнемдейтін бағдаршам» сияқты жалпы мәлімдемеге қарағанда, алдын ала таңдау үшін пайдалырақ негіз береді. Жобадағы нақты қуат тұтыну әлі де жұмыс режиміне, сигнал уақытына, орнату шарттарына және орнатылған блоктардың санына байланысты болады.

Торлы схеманың дизайны: жарықдиодты ақауларды оқшаулау неліктен маңызды?

Жергілікті құрамдас ақау дисплейдің үлкен бөлігіне әсер еткенде, әдеттегі жарық диодты массив техникалық қызмет көрсету мәселесіне айналуы мүмкін. Жаяу жүргіншілер сигналы үшін тіпті салыстырмалы түрде кішігірім қалыптан тыс аймақ жарықтандырылған жүру немесе тұрған фигураны біркелкі етіп көрсетуі мүмкін.

Төмен қуатты жаяу жүргінші бағдаршам модулі торлы схема дизайнымен басқа тәсілді қолданады. Өнімнің дизайнына сәйкес, жеке жарықдиодты шам моншақтары істен шыққан кезде, қалған жарық диодты моншақтар жұмысын жалғастыра алатындай схема ақаулық нүктесін автоматты түрде оқшаулайды. Мақсаты сәтсіз жарық диоды көрінбейтін болады деп айту емес; керісінше, ол ақаулықтың электрлік әсерін шектейді және жалпы дисплейді сақтауға көмектеседі.

Бұл маңызды, себебі жаяу жүргіншілер сигналдары модульді ауыстыру әрқашан қарапайым шеберхананың тапсырмасы бола бермейтін жерлерде орнатылады. Техникалық қызмет көрсету тобына қозғалыстағы жолдың жанындағы жабдыққа қол жеткізу, қозғалысты бақылауды ұйымдастыру және жұмыстың ең жоғары кезеңдерден тыс уақытын жоспарлау қажет болуы мүмкін. Егер локализацияланған жарықдиодты ақаулық толық жарық тақтасын дереу ауыстыруды қажет етпесе, практикалық техникалық қызмет көрсету жүктемесі аз болуы мүмкін.

Техникалық қызмет көрсету тұрғысынан торлы схеманың дизайны бірнеше практикалық артықшылықтарды қамтамасыз етеді:

• Қалған жарық диодты шамдарға автоматты түрде әсер етудің орнына бір жарықдиодты шам жиегі ақаулығы оқшауланады.

• Жарық тақтасының көпшілігі жергілікті ақаулықтан кейін жұмысын жалғастыра алады.

• Жалпы жаяу жүргінші белгісі тұрақтырақ дисплей әсерін сақтай алады.

• Техникалық қызмет көрсету топтары жергілікті жарықдиодты ақауларды кеңірек қуат немесе драйвер ақауларынан ажырата алады.

• Бір ғана істен шыққан жарық диоды себебінен бүкіл жарық тақтасын ауыстыру қаупін азайтуға болады.

Сол дизайн принципі жалпы сұраққа жауап береді: жаяу жүргіншілер бағдаршамында жарықдиодты ақауларды оқшаулау неліктен маңызды? Сенімділік тек ақаулардың алдын алу ғана емес. Бұл сонымен қатар құрамдас ақырында істен шыққан кездегі салдарды бақылау туралы.

Қиылысу операторы үшін бұл айырмашылық өмірлік циклге қызмет көрсетуге әсер етуі мүмкін. Оқшауланған жарық диоды сәтсіздігінен кейін тұрақты визуалды индикацияны қамтамасыз етуді жалғастыратын сигнал кішкене құрамдас ақаулығы дисплейдің үлкен ақауын тудыратын сигналға қарағанда практикалық ақауларға төзімділікті ұсынуы мүмкін.

Қуат тиімділігі тек жарық диоды емес, драйверден басталады

Ұзақ уақыт бойы үздіксіз жұмыс істейтін қиылысу үшін электрлік өнімділіктегі шағын айырмашылықтар жинақталады. Сондықтан қуат көзі мен жарық диодты драйвері жарық диодтың өзі сияқты назар аударуға лайық.

FAMA модулі қуат коэффициенті 0,98-ге дейінгі дербес жобаланған еуро стандартты қуат көзін пайдаланады. Ол сонымен қатар жарық диодты массив үшін басқарылатын жұмыс тогын қолдау үшін тұрақты ток жетек технологиясын қолданады.

Модульді бағалау кезінде үш электрлік сипаттама әсіресе маңызды:

• Қуат беру тиімділігі: айнымалы токтан тұрақты токқа түрлендіру кезінде қажет емес энергия шығындарын азайтады.

• 0,98-ге дейінгі қуат коэффициенті: көрсетілген жұмыс жағдайында нақты қуат пен көрінетін қуат арасындағы қолайлы қатынасты көрсетеді.

• Тұрақты ток жетекі: жарық диодты жүктеменің бақыланбайтын ток өзгеруіне тікелей тәуелді болуына мүмкіндік берудің орнына жарық диодты жұмыс тогын реттейді.

Бұл параметрлерді бір-бірін алмастыратын ретінде қарастыруға болмайды. Жоғары қуат коэффициенті шамның номиналды қуатының 2% ғана тұтынатынын білдірмейді және оны тікелей 98% энергия үнемдейтін көрсеткіш ретінде көрсетпеу керек. Нақты электр энергиясын тұтыну шамның жұмыс қуаты мен қиылыстағы жұмыс кестесінен бағалануы керек.

FAMA жаяу жүргіншілер модульдері үшін арнайы қуат көрсеткіштерін береді. 200 мм нұсқасы статикалық қызыл үшін ≤6 Вт, динамикалық жасыл үшін ≤5 Вт және статикалық жасыл үшін ≤5 Вт деп көрсетілген. 300 мм нұсқасы үшін сәйкес сандар сәйкесінше ≤7 Вт, ≤6 Вт және ≤6 Вт.

Бұл сатып алу топтарына бірнеше қиылыстарда күтілетін операциялық тұтынуды есептеу үшін өлшенетін бастапқы нүкте береді.

Неліктен тұрақты ток жүргізу маңызды?

Жарық диодты шығыс және электр кернеуі жұмыс тогымен тығыз байланысты. Тұрақты ток драйвері электрлік жағдайлардың өзгеруіне байланысты токтың өзгеруіне мүмкіндік бермей, жарықдиодты жүктемеге берілетін токты реттеуге арналған.

Жаяу жүргіншілер бағдаршамы үшін бұл жарықдиодты массив үшін басқарылатын жұмыс ортасын қамтамасыз етеді. FAMA тұрақты жұмыс тогын сақтау, жарық диодының қызмет ету мерзімін қолдау және кейінгі техникалық қызмет көрсету талаптарын азайту үшін модуль дизайнының бөлігі ретінде тұрақты ток жетекті анықтайды.

Өнім спецификациясында ≥100 000 сағаттық жарық диодты қызмет ету мерзімі көрсетілген. Бұл әрбір толық бағдаршам жинағының техникалық қызмет көрсетусіз тура 100 000 сағат жұмыс істейтініне кепілдік емес, өндіруші көрсеткен жарықдиодты қызмет ету мерзімі деп түсіну керек. Өрістің нақты қызмет ету мерзімі температураға, электр жағдайларына, орнатуға, қоршаған ортаға әсерге және басқа факторларға байланысты болуы мүмкін.

Бұл айырмашылық жаяу жүргіншілер бағдаршамының жеткізушілерін салыстыру кезінде маңызды. Жарық диодты шамдардың ұзақ қызмет ету мерзімі электрлік және механикалық дизайн жарықдиодты шамдар үшін сәйкес жұмыс ортасын қамтамасыз еткенде ғана пайдалы болады.

THD және EMC мәні нақты қиылысудағы

Жаяу жүргіншілер бағдаршамы электрлік оқшауланған жағдайда жұмыс істемейді. Заманауи жол қиылысында көлік құралдарының сигналдық бастиектері, жаяу жүргіншілер сигналдары, кері санақ дисплейлері, бағдаршамдар реттегіштері, анықтау жабдықтары, байланыс құрылғылары және басқа электрондық жүйелер болуы мүмкін.

Бұл электромагниттік үйлесімділікті қосымша спецификациядан гөрі инженерлік мәселеге айналдырады.

FAMA қуаттылығы төмен жаяу бағдаршам модулінің еуропалық электромагниттік үйлесімділік талаптарына сәйкес келетінін және 10%-дан төмен жалпы гармоникалық бұрмалануды белгілейтінін мәлімдейді. Көрсетілген жобаның мақсаты қиылыстағы электр желісіне және басқа жабдыққа кедергілерді азайту болып табылады.

Электромагниттік үйлесімділік қозғалыс сигналының сенімділігіне қалай әсер етеді?

Практикалық тұрғыдан алғанда, EMC жақсы өнімділігі электрондық құрылғыға қажетсіз электр кедергілерін жасамай немесе тым осал болмай басқа жабдықпен бірге өмір сүруге көмектеседі. Төменгі гармоникалық бұрмалану сонымен қатар жабдықтау жүйесіне енгізілген идеалды емес ток құрамдастарын азайтуға көмектеседі.

Бірдей электрлік инфрақұрылымды ортақ пайдаланатын бірнеше электрондық құрылғылармен қиылысу үшін бұл сипаттамаларды басқару болжамды жұмыс ортасын сақтау үшін пайдалы болуы мүмкін. Бұл тек 10% төмен THD кедергісіз орнатуға кепілдік береді дегенді білдірмейді. Соңғы EMC өнімділігі сонымен қатар сымдарға, жерге қосуға, қуат сапасына, жақын жердегі жабдыққа, орнату тәжірибесіне және жүйе деңгейіндегі дизайнға байланысты.

Бұл әсіресе интеллектуалды көлік жүйесінің интеграторларына қатысты. Жаяу жүргіншілер сигналдары, көлік сигналдары, контроллерлер, детекторлар, байланыс жабдықтары және басқа құрылғылар бірге орнатылған кезде электрлік үйлесімділік жалпы жүйе сенімділігінің бір бөлігіне айналады.

Өнім сипаттамасынан жоба деңгейіндегі шешімге дейін

Жаяу жүргіншілер бағдаршамының мәні бүкіл жұмыс циклі бойынша қаралғанда айқынырақ болады.

Сондықтан сатып алу туралы шешім қабылдау бірлігінің бастапқы бағасынан көбірек ескерілуі керек. Техникалық бағалау кезінде келесі сұрақтар жиі пайдалы болады:

• Жарықдиодты шамның бір жиегі сәтсіз болса не болады?

• Жарық диодты жұмыс тогы қалай реттеледі?

• Әртүрлі сигнал күйіндегі шамның нақты қуаты қандай?

• Драйвер қандай қуат факторы мен THD мәндеріне қол жеткізеді?

• Модуль қиылысындағы электр ортасымен қалай әрекеттеседі?

• Техникалық қызмет көрсету топтары қажетсіз араласусыз модульді ауыстыра немесе қызмет көрсете ала ма?

FAMA жобалық портфолиосы әртүрлі инфрақұрылымдық орталарда қолданылатын оның бағдаршамдық жабдығының мысалдарын береді. Оның Перудағы жарықдиодты бағдаршам жобасы, мысалы, күн жүйесімен, сымсыз контроллерлермен және тіректермен бірге бағдаршамдарды қамтиды. Жобаның сипаттамасы LED технологиясын, оптикалық өнімділікті, қоршаған ортаны қорғауды және кеңірек трафик инфрақұрылымымен интеграцияны көрсетеді.

Бұл жаяу жүргіншілер бағдаршамының модулін оның орнату ортасынан тәуелсіз бағалауға болмайтынын көрсетеді. Қуат көзі, контроллердің үйлесімділігі, қоршаған ортаға әсер ету, оптикалық өнімділік және техникалық қызмет көрсетуге қол жеткізудің барлығы соңғы жүйеге әсер етеді.

Жаяу жүргіншілер бағдаршамының белгілері мен модульдерін бағалайтын сатып алушылар үшін FAMA жобалық портфолиосы көлік инфрақұрылымын қолдану мысалдарын ұсынады, ал оның Бағдаршам модулі өнімдерінің ауқымы әртүрлі модульдік сигнал конфигурацияларын қамтиды.

FAMA - Қытайдағы бағдаршамдар индустриясындағы жетекші кәсіпорын бұл өнім деңгейіндегі дизайнды кеңірек бағдаршам және интеллектуалды көлік шешімдерімен біріктіреді.

Төмен қуатты жаяу жүргіншілер бағдаршамдары туралы жалпы сұрақтар

Төмен қуатты жаяу жүргіншілер бағдаршамы дегеніміз не?

Бұл салыстырмалы түрде төмен электр тұтынумен қажетті визуалды индикацияны қамтамасыз етуге арналған жаяу жүргіншілер сигналы. FAMA-ның төмен қуатты жаяу бағдаршам модулі жарықдиодты жарықтандыруды, тәуелсіз жобаланған қуат көзін, тұрақты ток жетекін және торлы схема дизайнын пайдаланады. Оның жарияланған шам қуаты модуль өлшеміне және сигнал күйіне байланысты өзгереді.

Жаяу жүргіншілер бағдаршамының модулі энергия шығынын қалай азайтады?

Энергияны тұтынуға жарық диодты жүктеме, драйвердің тиімділігі, жұмыс кестесі және электр дизайны әсер етеді. FAMA модулі төмен шам қуатын еуро стандартты қуат көзімен және 0,98-ге дейінгі қуат коэффициентімен біріктіреді. Бұл сипаттамалар кез келген бір параметрді толық қуат үнемдеу шарасы ретінде қарастырмай, бірге бағалануы керек.

Жарық диодты сәтсіз болғанда не болады?

Тор тізбегінің дизайны сәтсіз жарықдиодты нүктені автоматты түрде оқшаулауға арналған, бұл қалған жарық диодты моншақтар жұмысын жалғастыруға мүмкіндік береді және жалпы дисплей әсерін сақтауға көмектеседі.

Жаяу жүргіншілер бағдаршамы қанша уақытқа созылады?

FAMA осы модуль үшін ≥100 000 сағаттық жарық диодты қызмет ету мерзімін белгілейді. Толық жүйенің қызмет ету мерзімі әртүрлі болуы мүмкін, себебі қуат көзі, корпус, қоршаған орта жағдайлары, орнату сапасы және басқа компоненттер де өріс өнімділігіне әсер етеді.

Неліктен тұрақты ток жүргізу маңызды?

Тұрақты ток жүргізу LED жұмыс тогын реттейді және басқарылатын электрлік жұмыс жағдайын қамтамасыз етеді. Бұл тұрақты жұмысты қолдайды және жарық диоды массивіне қосымша электр кернеуін тудыруы мүмкін қажетсіз ток ауытқуын болдырмауға көмектеседі.

Электромагниттік үйлесімділік қозғалыс сигналының сенімділігіне қалай әсер етеді?

Бағдаршамдар басқа электрондық жабдықпен қатар жұмыс істейді. Басқарылатын гармоникалық бұрмалануы және сәйкес EMC сипаттамалары бар дизайн қажетсіз электрлік өзара әрекеттесуді азайтуға көмектеседі. FAMA бұл модуль үшін THD мәнін 10%-дан төмен көрсетеді, ал нақты жүйе деңгейіндегі EMC өнімділігі де орнатуға және қоршаған электр ортасына байланысты.

Жаяу жүргіншілер сигналының модулін таңдамас бұрын сатып алушылар нені салыстыруы керек?

Төмен қуатты жаяу жүргінші бағдаршам модулін бастапқы сатып алу бағаларын салыстыру арқылы таңдауға болмайды. Ұзақ мерзімді жол инфрақұрылымы жобалары үшін электрлік архитектура, ақаулық әрекеті, жұмыс тұтынуы, құрамдас кернеулер, ЭМҮ сипаттамалары және күтілетін техникалық қызмет көрсету талаптары арасындағы неғұрлым мағыналы салыстыру.

Тор тізбегі дизайны жеке жарық диоды сәтсіз болғанда не болатынын қарастырады. Еуро стандартты қуат көзі және 0,98-ге дейінгі қуат коэффициенті электр тиімділігі сипаттамаларын қарастырады. Тұрақты ток жетегі басқарылатын жарық диодты жұмыс тогын қамтамасыз етеді, ал THD 10%-дан төмен және кеңірек электрлік ортамен көрсетілген EMC дизайн мекенжайының үйлесімділігі.

Біріктірілген бұл сипаттамалар жаяу жүргіншілер бағдаршамын ұзақ мерзімді орналастыру үшін бағалауға толық негіз береді. Жол қозғалысы инженерлері, сатып алу топтары және интеллектуалды көлік жүйесінің интеграторлары үшін мақсат арзан сигнал сатып алу ғана емес. Ол электрлік және схемалық дизайны энергияны пайдалануды, ақаулық салдарын және қызмет көрсету талаптарын оның жұмыс істеу мерзімі бойы бақылауда ұстай отырып, тұрақты жаяу жүргіншілер көрсеткіштерін қолдайтын модульді таңдау болып табылады.
